Сверлильные станки и их классификация
Сверлильные станки относятся к классу металлорежущих станков. По своей сути процесс сверления это срез слоя металла (стружки) при помощи острой кромки сверла в сплошном материале. В данном случае сверло – это режущий инструмент, которое совершает одновременно как поступающее движение, так и вращательное.
При этом отличие станка от ручной электродрели состоит в том, что на станке производится сверление сквозных или глухих отверстий, рассверливание, зенкерование, нарезание резьбы, тогда как при помощи дрели можно производить только сверление неответственных отверстий.
Точность процесса сверления на сверлильном станке достигается за счет того, что станок имеет возможность регулировки, также подбором и правильной заточкой инструмента – сверла. Иногда для большей точности прибегают к такому приспособлению для сверления, как кондуктор.
Основными частями сверлильных станков являются шпиндель, коробка передач, коробка подачи вместе с механизмом подачи, рабочий стол и станина.
Сверление – это управляемый процесс, и в зависимости от способа его управления он делится на:
- ручное управление, при котором все настройки и процесс управляются вручную;
- полуавтоматическое управление, при котором подача производится при помощи электроники;
- автоматическое управление, где все процессы контролируются при помощи нажатия одной кнопки (ЧПУ);
- робототехника, которая осуществляет управление абсолютно без вмешательства человека.
Сверлильные станки имеют разное применение. По месту применения их разделяют на три группы.
- Станки для универсального применения, когда на одном станке можно делать различные виды операций, начиная от центровки, заканчивая чистовой нарезкой резьбы.
- Специализированные, при помощи которой выполняется обработка одной конкретной детали или заготовки. Такие станки изготавливаются из узлов, которые являются стандартными, однотипными.
- Станки специального назначения, которые применяются в массовом производстве. Обычно имеют не одну, а несколько шпиндельных головок.
Также различаются станки по расположению шпиндельной головки и её виду. Они могут быть: вертикально – сверлильные, при этом иметь как одношпиндельную головку так многошпиндельную головку;
- радиально – сверлильные; горизонтально – сверлильные, для сверления, например, отверстия в валу;
- горизонтально – центровальные;
- сверлильно – фрезерные на которых можно выполнять и ту и другую операцию, меняя оснастку.
Сверлильные станки в индивидуальном производстве и для дома – делаем правильный выбор
Если раньше сверлильный станок дома был редкостью, сейчас каждый мастер старается приобрести для дома небольшой компактный сверлильный станок, не говоря уже о средних и крупных мастерских. Выбор есть, причем много марок как зарубежных, так и российских производителей.
Посмотреть станки можно на сайте магазина ВСЕИНСТРУМЕНТЫ.РУ или на Яндекс Маркете
Среди зарубежных станков в основном покупают станки производства Китай, в такой же мере приобретают и Российское оборудование. Есть и немецкие станки, тайваньские, но они дороже стоят.
При покупке оборудования нужно обратить внимание на напряжение в сети в месте применения. Плохо, когда выбрав все параметры станка, оказалось что у вас сеть на 220 , а станку нужно 380 или наоборот.
Значит, перед покупкой нужно определиться – где будет стоять оборудование, что будете обрабатывать, какой это будет материал. Например, если у вас предстоят слесарные работы по металлу – выбираем по параметрам сверления по металлу, если вы столяр – значит, это будет обработка мягкого материала. Если работа будет разнообразная – станки,имеющие переключение на разные режимы работы – ваш выбор.
Причем, деревянные заготовки будут больше, чем металлические, в габаритах. Для этого нужно учесть ход шпинделя, размер от рабочего стола до шпиндельной головки. Будете ли использовать фрезерную обработку – от этого зависит конфигурация плиты. Нужно определиться также, насколько часто станок будет работать. От этого зависит запас прочности станка и его функция – для бытового использования или для профессиональных работ.
Профессионалам будут не лишни и различные дополнительные функции, которым обычно оснащается оборудование. Это может быть лазерная настройка, освещение рабочей зоны и прочее.
Неплохо, если вместе с оборудованием прилагается различного вида приспособления и оснастка, например, ключи, защита сверлильной головки и тому подобное.
Например, станок покупаете для дома, стоять в свободное время будет на балконе (как вариант). Для этого выбираем не большой и компактного размера, что бы было удобно установить на стол, а после работы можно было поднять и переставить на место хранения. Да и уровень шума нужно учитывать. Для маленькой мастерской в гараже или в мастерской при сарае – уровень шум не так важен. Дальше выбираем по остальным характеристикам.
Если у вас небольшое или средней руки предприятие – тогда основной выбор по мощности, скорости вращения шпинделя и дополнительным параметрам. Станок лучше выбирать напольный, причем согласно площади можно решать, покупать ли сразу несколько или все операции заменит один, но мощный, с возможностью выполнять как сверлильные, так и фрезерные работы.
Сверлильный станок «Калибр» и его возможности
Конечно, при покупке вы обязательно просмотрите ассортимент производителей, которые предлагают нужное вам оборудование. Как неплохой вариант, можно предложить продукцию, выпускаемую российского производителя – сверлильные оборудование ОАО « Калибр». Несмотря на то, что открытие завода состоялось в 1932 году, предприятие не остановилось в своём развитии, все новинки и технологии, которые применяются у зарубежных производителей – взяты на вооружении. Конечно, станки производятся не массово, а партиями, но на них сейчас хороший спрос.
Тем более, что производство полностью автоматизировано, контроль качества на каждом этапе производства, начиная от исходного материала. Работают как с индивидуальными заказами, так и с крупными дилерскими центрами.
Сверлильные станки этого предприятия предназначены для создания, как глухих отверстий, так и для сквозных, рабочая плита это предусматривает.
Можно производить сверление, нарезание резьбы, развёртывание, зенкерование и нарезания дисков из специальных листов.
Что бы выбрать станок для своих целей: выбирают по технической характеристике максимальный диаметр отверстия, который можно сверлить на данном станке, ход шпинделя и величину его вылета, а также скорость вращения головки.
На этих станках скорость вращения регулировать просто. Дл этого в ременном приводе находятся разного размера углубления, при помощи которых переключается скорость. Нужно выключить станок, перекинуть ремень и закрепляют в другом положении. Опять включают станок и работают при другой скорости.
Ассортимент сверлильных станков завода «Калибр»
Сверлильные станки «Калибр» предназначены для сверления дерева, пластмассы и металла. Выпускаются как для индивидуального применения, так и для профессионального.
Станок сверлильный “Калибр СС-13/400”
Станок укомплектован асинхронным двигателем и ременной передачей. Потребляет напряжение 220 В, его мощность 400 Вт, скорость вращения регулируется до 2650 об/минуту. Есть 5 ступеней скоростей. Диаметр сверла, которое может использоваться – 13 мм. Вес станка без упаковки 18 кг. Станок для бытового использования, продолжительность непрерывной работы на оборудовании не должна превышать 15 минут.
Купить этот сверлильный станок “Калибр СС-13/400” можно по цене от 5600 до 5900 рублей.
Станок сверлильный “Калибр СС-13/400А” имеет такие же характеристики, что и в предыдущий вариант, отличия небольшие. Можно дополнить, что ход рабочего стола составляет 200 мм, а максимальный ход шпинделя 50 мм
В комплект входят тиски для закрепления заготовки. Этот настольный сверлильный станок «Калибр» стоит 6045 рублей на сайте завода.
Станок сверлильный “Калибр СС-13С/350” – это бытовой вариант станка с мощностью двигателя 350 Вт и используемого напряжение 220 В, 5 – скоростной, с регулировкой скорости от 580 до 2650 оборотов в минуту, вес станка 18 кг, цена в таком же диапазоне.

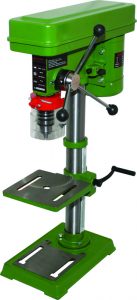

Станок сверлильный “Калибр СС-16/480” – на станке имеется 12 позиций переключения скоростей, с числом оборотов от 440 до 2650 оборотов в минуту. Его мощность повыше, 480 Вт. Патрон рассчитан на сверло с максимальным диаметром до 16 мм, рабочий стол регулируется по высоте, поэтому можно обрабатывать крупные заготовки. Имеет наклон стола, который даёт возможность сверление под углом до 45 градусов. Есть приспособление – ограничитель, указывающий на глубину сверления.
Станок сверлильный “Калибр СС-16/550” пожалуй наиболее распространённый среди покупателей, о чем судят отзывы о нём. Этот настольный сверлильный станок Калибр изготовлен из высококачественного металла, конечно, кроме защитного щитка, который изготовлен из пластика. Тяжёлая станина делает станок устойчивым, его можно использовать, установив даже на кухонном столе. Удобно работать на станке, ход очень плавный, без рывков. Нажав, на рукоятку для производства отверстия, её можно отпустить, она сама вернётся на своё место. Можно и блокировать сверло в нужном положении.
К преимуществам можно отнести то, что конструкция рабочего стола позволяет размещать там приспособления, дополнительную головку. Станок можно использовать и для фрезерных работ. Агрегат достаточно универсальный, безопасный за счет защитных экранов, малошумный, можно смело работать в квартире.
Его мощность, судя по названию – 550 Вт, количество переключаемых скоростей от 9 до 12,в зависимости от модификации, скорость регулируется от 280 до 2350 за минуту, в комплекте идут тиски стойка, защитный кожух, комплект необходимого инструмента. Цена зависит от модификации от 8930 рублей до 12300 рублей.

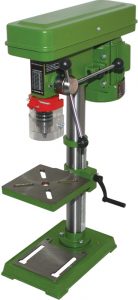

Станок сверлильный “Калибр СС-16D/600” может работать с диаметром сверла до 16 мм, станок более мощный, 600 Вт, вес 37 кг, может применяться для сверления изделий из металла, сплавов, пластмассы и дерева. Число оборотов до 2450 оборотов в минуту, количество переключения скоростей – 12. В Москве стоимость этого станка 8900 рублей. Ход шпинделя 65 мм, патрон ключевой и под конус Морзе.
Станок сверлильный “Калибр СС-20Е/800” является полупрофессиональным станком, достаточно тяжёлым, 65 кг. Его мощность 800 Вт, двигатель у него асинхронный однофазный, с количеством переключаемых скоростей – 12, обороты шпинделя до 2600 в минуту. Это достаточно мощный станок, с диаметром колонны 70 мм и ходом шпинделя 85 мм. Сверло, которое используется максимально – 20 мм. Имеет угол наклона стола в обе стороны на 45 градусов и имеется приспособление – ограничитель глубины сверления. Его примерная стоимость около 20000 рублей.
Есть из чего выбрать. Отзывы достаточно неплохие по сравнению с аналогичным оборудованием.
|
