Самоустанавливающиеся подшипники применяют в узлах, где возможно угловое смещение вала относительно корпуса или где сложно обеспечить идеальную соосность опор. Особенность их конструкции позволяет компенсировать определенный перекос без возникновения такого же неблагоприятного перераспределения нагрузки, как в обычных подшипниках, не рассчитанных на подобные условия.
Такие подшипники используют в вентиляторах, конвейерах, сельскохозяйственных машинах, текстильном оборудовании, дробилках и других механизмах. Но выбирать их только потому, что монтажные условия сложные, неправильно: необходимо учитывать величину перекоса, нагрузку, частоту вращения, жесткость вала и требования к точности позиционирования.
Что такое самоустанавливающийся подшипник
Самоустанавливающимся называют подшипник, конструкция которого допускает определенное угловое смещение между внутренним и наружным кольцами либо между осью вращения и опорой – в зависимости от типа исполнения.
Главная задача такой конструкции – снизить чувствительность подшипникового узла к небольшому перекосу. Это особенно важно, если вал прогибается под нагрузкой, корпус деформируется или соосность опор невозможно гарантировать во всех режимах работы.
При этом самоустановка не означает, что подшипник способен компенсировать любое смещение. Допустимый угол зависит от конструкции, размеров, нагрузки, зазора, исполнения уплотнений и рекомендаций производителя.
Какие бывают самоустанавливающиеся подшипники
Под этим названием объединяют несколько конструктивных решений. Они различаются по способности воспринимать радиальные и осевые нагрузки, допустимой частоте вращения, жесткости и условиям эксплуатации.
-

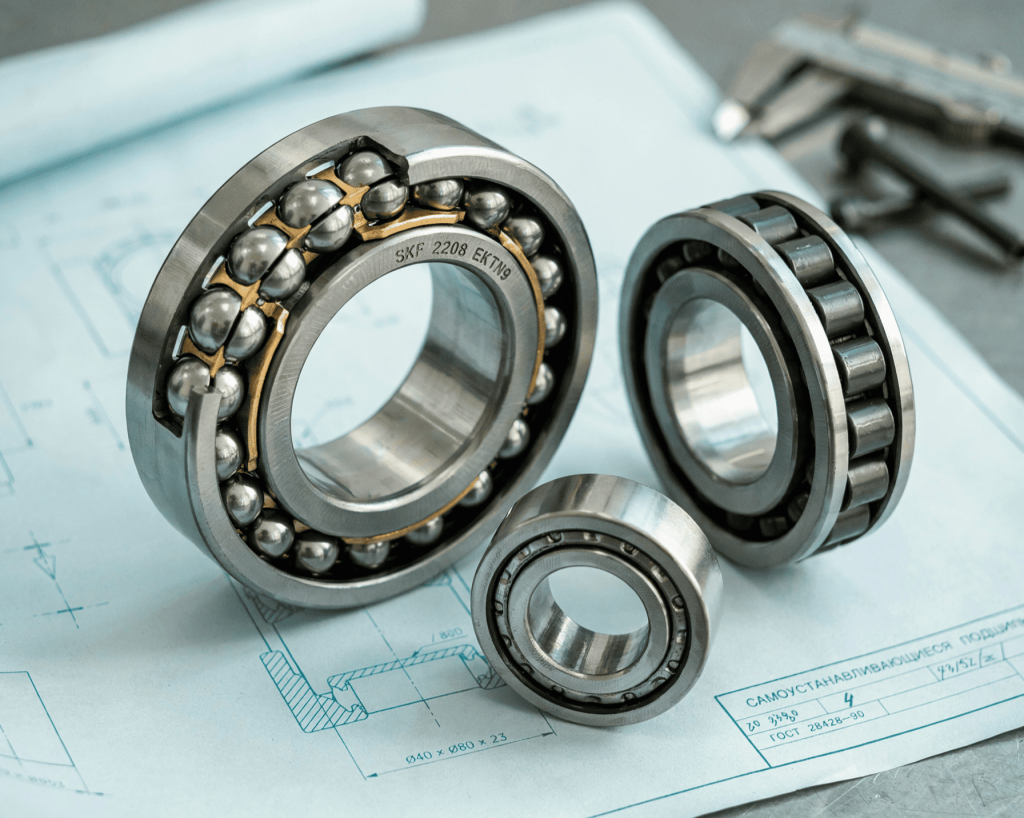

Самоустанавливающиеся шариковые подшипники
В самоустанавливающемся шариковом подшипнике наружное кольцо имеет сферическую дорожку качения, что позволяет внутреннему кольцу и комплекту шариков занимать положение с определенным угловым смещением относительно наружного кольца.
Такая конструкция подходит для узлов, где важны относительно высокая частота вращения и компенсация небольших перекосов при преимущественно радиальной нагрузке.
Основные особенности:
- компенсация ограниченного углового смещения;
- сравнительно низкое сопротивление вращению;
- возможность работы на высоких скоростях в пределах характеристик конкретного исполнения;
- пригодность для многих электродвигателей, вентиляторов и легких промышленных механизмов.
По сравнению со сферическими роликоподшипниками шариковые исполнения обычно имеют меньшую грузоподъемность при сопоставимых габаритах. Поэтому при значительных радиальных нагрузках, ударных воздействиях или тяжелых режимах их применимость нужно оценивать особенно внимательно.
-

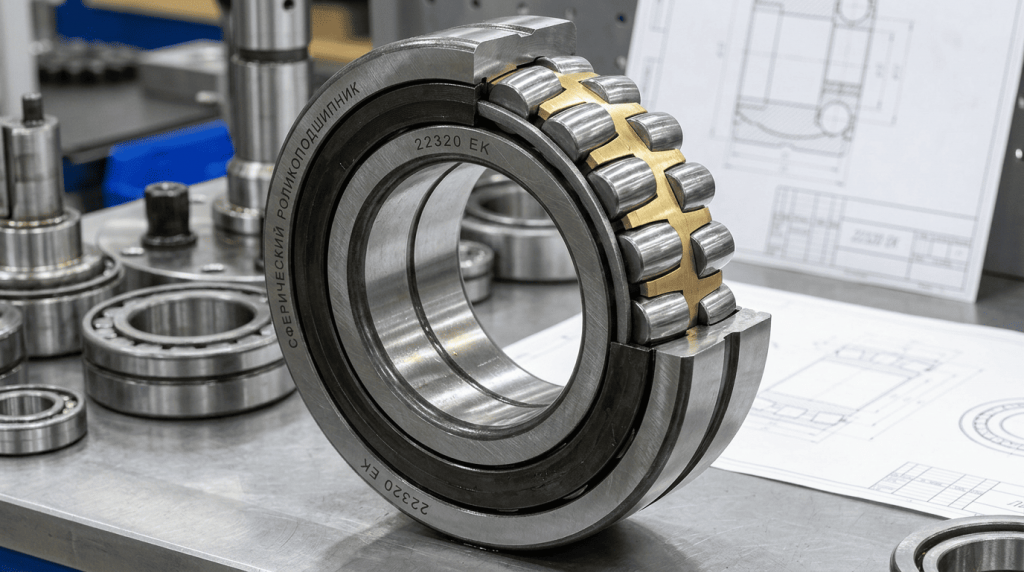

Сферические роликоподшипники
Сферические роликоподшипники также обладают способностью компенсировать определенный перекос. Их конструкция обычно включает два ряда бочкообразных роликов и сферическую дорожку качения наружного кольца.
Такие подшипники рассчитаны на высокие радиальные нагрузки и, в зависимости от исполнения, способны воспринимать значительные осевые нагрузки в обоих направлениях.
Их применяют в оборудовании, где одновременно присутствуют тяжелая нагрузка, возможный прогиб вала и сложные условия эксплуатации:
- конвейерные и транспортирующие системы;
- дробильное и горнодобывающее оборудование;
- бумагоделательные и металлургические машины;
- промышленное оборудование с тяжелыми вращающимися узлами;
- сельскохозяйственные и строительные машины.
Сферические роликоподшипники могут иметь разные исполнения по внутреннему зазору, сепаратору, смазке и другим параметрам. Эти особенности влияют на скорость, грузоподъемность, нагрев и допустимые условия работы.
-

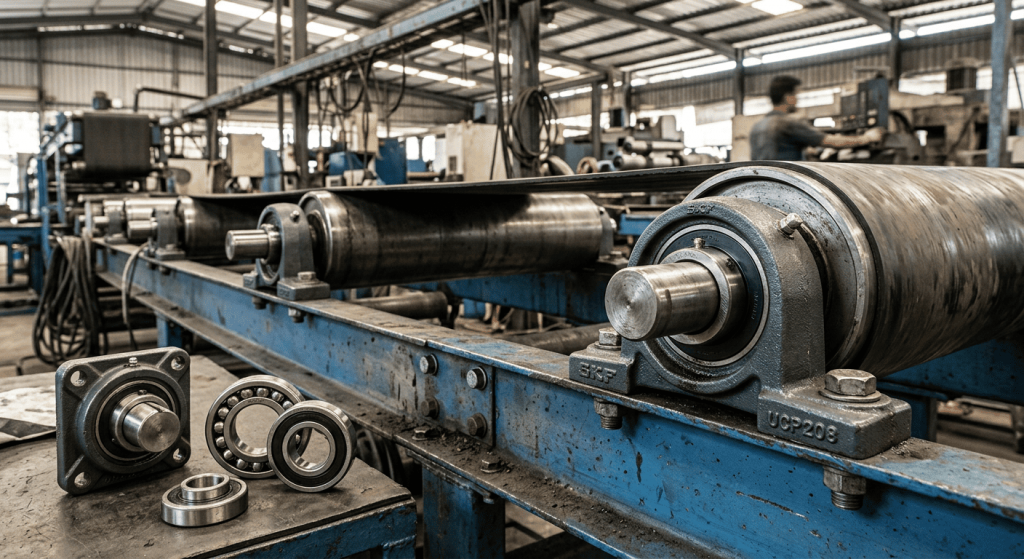

Самоустанавливающиеся подшипниковые узлы со вставными подшипниками
В промышленности также широко применяют вставные подшипники, устанавливаемые в корпусные опоры. В зависимости от конструкции наружная поверхность подшипника и посадочное место корпуса позволяют компенсировать определенное угловое смещение.

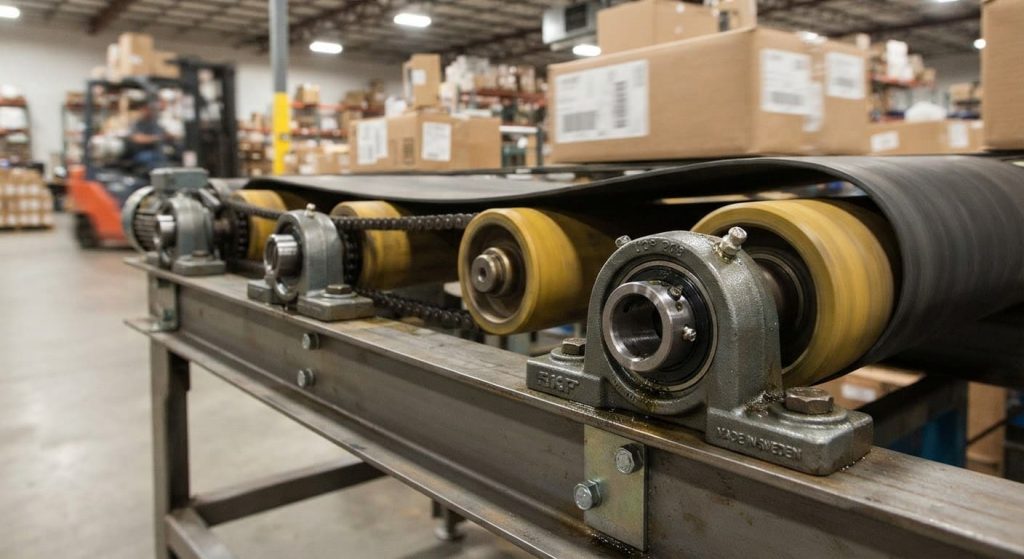

Такие узлы часто встречаются в конвейерах, сельскохозяйственной технике, вентиляционных установках и оборудовании общего назначения. Их преимущество – удобство монтажа и обслуживания, а также возможность приобретать подшипник и корпус как готовый узел.
Однако вставной подшипник в корпусной опоре не следует автоматически считать полным аналогом самоустанавливающегося шарикового или сферического роликоподшипника. Различаются способы фиксации на валу, допустимые нагрузки, возможность регулировки, защита от загрязнений и условия компенсации перекоса.
В каких случаях самоустанавливающийся подшипник необходим
Когда сложно обеспечить точную соосность опор. В длинных валах, крупных рамах и корпусных конструкциях сложно поддерживать идеальную соосность всех посадочных мест. Даже небольшие отклонения при монтаже могут создавать дополнительную нагрузку на подшипник, не рассчитанный на перекос.
Самоустанавливающаяся конструкция позволяет компенсировать определенное угловое смещение и уменьшить чувствительность узла к монтажным отклонениям.
При этом важно различать небольшой угловой перекос и серьезную несоосность. Если вал установлен с существенным смещением, опоры деформированы или посадочные поверхности изготовлены с нарушениями, установка самоустанавливающегося подшипника не заменит исправление геометрии.
Когда вал прогибается под рабочей нагрузкой. Длинный или недостаточно жесткий вал может прогибаться при вращении и изменении нагрузки. В результате оси подшипников и фактическая ось вала перестают совпадать идеально.
Самоустанавливающиеся подшипники могут быть полезны в таких условиях, поскольку допускают ограниченное угловое смещение. Особенно важно учитывать этот фактор в конвейерных механизмах, тяжелых машинах и оборудовании с протяженными валами.
Однако сам подшипник не устраняет прогиб. Если деформация превышает допустимые пределы, требуется проверить расчет вала, расстояние между опорами, жесткость конструкции и распределение нагрузки.
Когда возможна деформация корпуса. Под воздействием массы оборудования, усилий от приводов, температурных изменений или рабочих нагрузок корпусные элементы могут деформироваться. Это способно изменить взаимное положение опор и вызвать перекос подшипников.
Самоустанавливающееся исполнение может снизить влияние небольших угловых отклонений, но не рассчитано на компенсацию любой деформации корпуса. Если опора заметно смещается под нагрузкой, необходимо оценить жесткость основания и креплений.
Когда оборудование работает в тяжелых условиях. Для дробилок, конвейеров, горнодобывающих машин и другого оборудования характерны большие нагрузки, вибрация и иногда ударные воздействия. Если при этом возможен перекос вала, сферические роликоподшипники могут быть подходящим решением благодаря высокой грузоподъемности и способности компенсировать определенное угловое смещение.
Выбор должен учитывать не только величину нагрузки, но и ее характер: постоянная она или переменная, есть ли ударные составляющие, возникают ли осевые усилия и как меняются условия при запуске и остановке.
Когда важно снизить чувствительность узла к монтажным отклонениям. В серийном оборудовании и при ремонте машин условия сборки не всегда позволяют добиться одинаковой точности соосности всех опор. Самоустанавливающиеся подшипники могут сделать узел менее чувствительным к небольшим отклонениям.
Но использовать их как способ скрыть систематические ошибки монтажа не следует. Неправильно обработанный вал, поврежденное посадочное место или существенный перекос способны привести к преждевременному износу даже при использовании самоустанавливающегося исполнения.
Как выбрать самоустанавливающийся подшипник
Выбор начинается не с названия конструкции, а с анализа рабочих условий. Необходимо определить, какие нагрузки действует на опору, насколько велик возможный перекос и какие требования предъявляются к скорости, ресурсу и точности.
- Определить тип и величину нагрузки
Нужно установить, преобладает ли радиальная нагрузка, присутствуют ли осевые усилия и возникают ли ударные воздействия. Самоустанавливающиеся шариковые подшипники подходят для одних режимов, а сферические роликоподшипники — для других.
Если нагрузка сложная или меняется во времени, подшипник выбирают по расчетным условиям, а не только по диаметру вала.
- Оценить допустимый перекос
У каждого исполнения есть ограничения по угловому смещению. Их необходимо проверять в каталоге производителя с учетом конкретного размера и конструкции.
Допустимый угол может зависеть от нагрузки, внутреннего зазора, уплотнений и других параметров. Значение, указанное для одного типа или серии, нельзя автоматически переносить на другой подшипник.
Если ожидаемый перекос близок к предельному, следует дополнительно проверить геометрию вала, корпуса и опор. Работа на границе допустимых значений может снизить надежность узла.
- Учесть частоту вращения
При увеличении скорости возрастают требования к балансировке, смазке, тепловому режиму и точности монтажа. Самоустанавливающийся шариковый подшипник часто подходит для более высоких скоростей, чем тяжелое роликовое исполнение сопоставимого назначения, но универсального правила для всех серий нет.
Максимальную и допустимую рабочую частоту вращения нужно проверять по документации производителя с учетом типа смазки, нагрузки, зазора и способа установки.
- Проверить посадки и внутренний зазор
Самоустанавливающаяся конструкция не отменяет требований к посадкам колец. Чрезмерный натяг может уменьшить внутренний зазор, увеличить нагрев и ухудшить условия качения. Слишком свободная посадка при неподходящих условиях нагрузки может вызвать смещение или проворачивание кольца.
Внутренний зазор подбирают с учетом посадок, температуры, нагрузки и конструкции узла. Увеличенный зазор, например исполнение C3, не является универсальным улучшением и не должен выбираться без обоснования.
- Выбрать исполнение по смазке и защите от загрязнений
Пыль, влага, абразивные частицы и недостаток смазки способны существенно сократить ресурс подшипника. В зависимости от условий эксплуатации выбирают открытое исполнение, уплотнения, защитные элементы и подходящий способ смазывания.
Для тяжелых промышленных условий также важно предусмотреть возможность регулярного обслуживания, контроля состояния смазки и удаления загрязнений.
- Проверить ресурс и требования к надежности
Для ответственных узлов необходимо оценить базовый расчетный ресурс, эквивалентную нагрузку, режим работы и последствия возможного отказа. Важно учитывать, что расчетный ресурс не гарантирует конкретный срок службы: фактический результат зависит от смазки, загрязнения, монтажа, вибрации и других эксплуатационных факторов.
ДЛЯ ВАШЕГО ОБОРУДОВАНИЯ?
из широкого ассортимента прямо со склада
Самоустанавливающийся или обычный подшипник: что выбрать
| Критерий | Самоустанавливающийся шариковый подшипник | Сферический роликовый подшипник | Обычный радиальный подшипник |
| Компенсация перекоса | Предусмотрена конструкцией, в установленных пределах | Предусмотрена конструкцией, в установленных пределах | Обычно ограничена, зависит от типа |
| Радиальная грузоподъемность | Умеренная для сопоставимых габаритов | Высокая | Зависит от конструкции и серии |
| Осевые нагрузки | Ограниченные, зависят от исполнения | Возможны значительные осевые нагрузки в пределах характеристик | Зависит от типа подшипника |
| Высокие скорости | Часто подходит, если соблюдены ограничения | Допустимая скорость зависит от серии и режима | Зависит от конструкции |
| Типичные применения | Вентиляторы, электродвигатели, легкие механизмы | Конвейеры, тяжелые машины, дробилки | Узлы с контролируемой соосностью и соответствующей нагрузкой |
Таблица показывает общие различия, а не заменяет подбор по каталогу. Существуют разные серии и исполнения, поэтому окончательное решение принимают по характеристикам конкретной модели.
Какие ошибки допускают при выборе самоустанавливающегося подшипника
- Считают, что он компенсирует любую несоосность. Самоустановка допускает лишь определенное угловое смещение. Существенный перекос, деформация корпуса или неправильная геометрия посадочных мест требуют устранения первопричины.
- Выбирают подшипник только по диаметру вала. Одинаковый внутренний диаметр не означает одинаковую грузоподъемность, допустимую скорость, внутренний зазор или способность воспринимать осевую нагрузку. Необходимо сверять полное обозначение и характеристики.
- Не учитывают тип нагрузки. Шариковое и роликовое исполнения отличаются по грузоподъемности и допустимым режимам работы. Если подшипник рассчитан на более легкие условия, наличие способности к самоустановке не компенсирует недостаточную грузоподъемность.
- Не проверяют фактическую соосность после монтажа. Даже самоустанавливающийся подшипник необходимо устанавливать в исправный узел с корректными посадками и фиксацией. После сборки следует проверить свободное вращение, шум, вибрацию и температуру в предусмотренном режиме работы.
- Игнорируют смазку и загрязнение. Способность компенсировать перекос не защищает дорожки качения от абразива, влаги или недостатка смазки. Для надежной работы важны чистота сборки, правильная смазка и подходящие уплотнения.
Как правильно установить самоустанавливающийся подшипник
Хотя такая конструкция допускает определенное угловое смещение, правила монтажа остаются важными.
- Перед установкой проверяют размеры и состояние вала и корпуса, очищают посадочные поверхности, сверяют обозначение подшипника и подготавливают подходящий инструмент. Усилие при монтаже прикладывают к кольцу, которое устанавливается с натягом, не передавая его через тела качения.
- После установки проверяют фиксацию колец, правильность смазывания, отсутствие заедания и соответствие узла требованиям производителя. Затем оценивают вибрацию, шум и температуру при запуске и в рабочем режиме.
- Если после монтажа подшипник перегревается или шумит, не следует считать это нормальным следствием самоустановки. Необходимо проверить посадки, нагрузку, зазор, соосность и состояние сопряженных элементов.
Самоустанавливающиеся подшипники необходимы прежде всего там, где возможен ограниченный перекос вала относительно корпуса, прогиб вала или небольшое изменение соосности опор в процессе работы. Шариковые исполнения часто используют в сравнительно быстроходных и умеренно нагруженных узлах, а сферические роликоподшипники – в тяжелонагруженных механизмах.
При выборе учитывают не только возможность самоустановки, но и грузоподъемность, частоту вращения, внутренний зазор, посадки, смазку и условия эксплуатации. Такая конструкция помогает повысить надежность узла, но не заменяет правильного проектирования, монтажа и обслуживания.
Часто задаваемые вопросы
Чем самоустанавливающийся подшипник отличается от обычного?
Можно ли установить самоустанавливающийся подшипник вместо обычного?
Какой подшипник лучше выбрать для тяжелой радиальной нагрузки?
Подходит ли самоустанавливающийся шариковый подшипник для электродвигателя?
Как узнать допустимый угол перекоса?
Нужен ли самоустанавливающийся подшипник, если вал и корпус изготовлены точно?
Может ли самоустанавливающийся подшипник работать при постоянном перекосе?
Самоустанавливающийся подшипник не требует точного монтажа?
