Неправильная установка подшипника может привести к повышенному шуму, перегреву, вибрации и преждевременному разрушению узла. При этом новая деталь не обязательно будет иметь производственный дефект: причиной неисправности часто становятся ошибки при монтаже, неподходящая посадка, перекос колец или повреждение дорожек качения во время запрессовки.
Важно учитывать, что каждый из перечисленных признаков может указывать и на другие неисправности оборудования. Поэтому диагностировать проблему следует по совокупности симптомов, условиям работы и результатам проверки узла.
-
Содержание
Повышенный шум сразу после запуска
Один из наиболее заметных признаков неправильного монтажа – нетипичный шум, который появляется сразу после установки подшипника. Это может быть гул, металлический скрежет, щелчки, периодический стук или шуршание.
Характер звука зависит от причины неисправности:
- Гул или высокочастотный шум может возникать при повышенном трении, неправильном зазоре, недостаточной смазке или повреждении дорожек качения.
- Щелчки и периодический стук могут свидетельствовать о локальных повреждениях, загрязнении, посторонних частицах внутри узла или нарушении посадки.
- Скрежет – потенциальный признак серьезного повреждения, контакта деталей, недостатка смазки или попадания абразивных загрязнений.
Если шум возник непосредственно после замены подшипника, в первую очередь проверяют правильность выбранной детали, качество монтажа, состояние посадочных поверхностей, зазор и смазку.
Однако не всякий звук означает, что подшипник установлен неправильно. Источником шума могут быть зубчатая передача, муфта, ременной привод, электродвигатель или другая опора. Для локализации неисправности оценивают звук в разных режимах работы и сопоставляют его с вибрационными измерениями.
-
Подшипник быстро нагревается
Умеренный нагрев во время работы может быть нормальным: температура зависит от частоты вращения, нагрузки, типа смазки, конструкции узла и условий охлаждения. Насторожить должен быстрый или необычно сильный рост температуры после монтажа, особенно если он сопровождается шумом и вибрацией.
Возможные причины:
- чрезмерный натяг на валу или в корпусе;
- недостаточный внутренний зазор после монтажа;
- перекос колец или несоосность посадочных мест;
- недостаток смазки либо ее неподходящий тип;
- избыточное количество смазки, повышающее сопротивление вращению;
- чрезмерная предварительная нагрузка или ошибочная регулировка;
- повреждение тел качения и дорожек качения при установке.
Например, если подшипник с неподходящим внутренним зазором устанавливают на вал с большим натягом, рабочий зазор может уменьшиться сильнее, чем предусмотрено конструкцией. При нагреве внутреннего кольца и других элементов условия работы могут ухудшиться еще больше.
Температуру оценивают не только по абсолютному значению, но и по скорости ее изменения, стабильности после прогрева и требованиям изготовителя оборудования. Универсальной температуры, подходящей для всех подшипников, не существует.
Что проверить: посадки, внутренний зазор, смазку, соосность, нагрузку и динамику нагрева. Если температура быстро растет или появляются запах перегретой смазки, дым, сильный шум либо вибрация, оборудование необходимо остановить безопасным способом и выяснить причину.
-
Повышенная вибрация после установки
Вибрация может появиться сразу после запуска или постепенно усиливаться по мере работы. Если до замены подшипника узел работал нормально, а после монтажа вибрация заметно выросла, следует проверить качество установки.
Наиболее распространенные причины:
- перекос подшипника относительно оси вала;
- неправильная посадка внутреннего или наружного кольца;
- повреждение дорожек качения при передаче монтажного усилия через тела качения;
- загрязнение посадочных поверхностей;
- деформация корпуса или вала;
- неправильная регулировка зазора или предварительного натяга;
- нарушение балансировки сопряженных вращающихся деталей.
Вибрационная диагностика помогает определить характер проблемы. Например, локальные повреждения дорожек качения могут создавать характерные составляющие вибрационного сигнала, а несоосность и дисбаланс часто проявляются на частотах, связанных с вращением вала. Но интерпретировать спектр нужно с учетом конструкции оборудования, частоты вращения, нагрузки и состояния других элементов.
Простое измерение общей вибрации не всегда позволяет однозначно установить причину. Полезно сравнить показатели до и после замены, если такие данные имеются, а также оценить вибрацию в нескольких режимах работы.
-

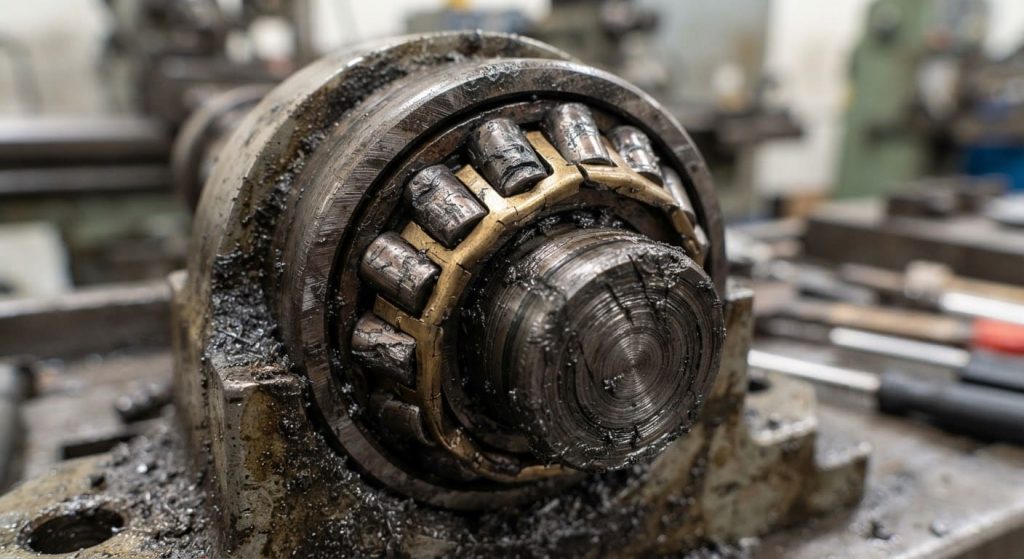

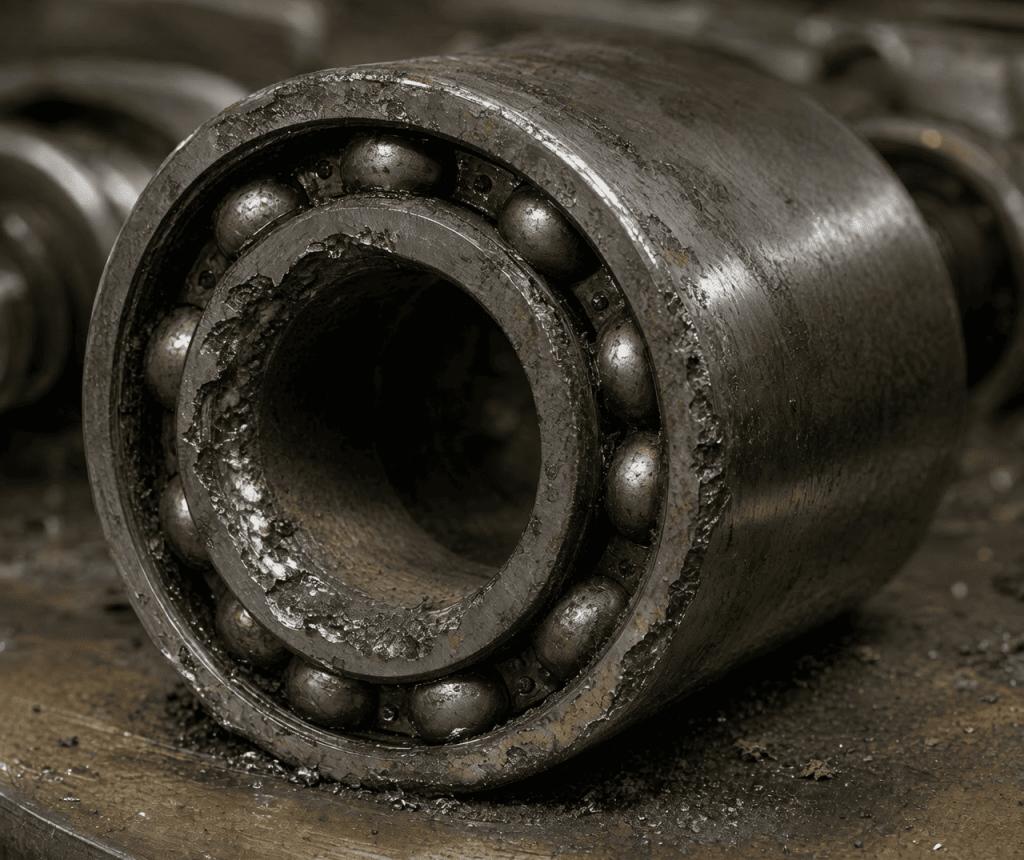

Быстрый износ и повреждение дорожек качения
Если после непродолжительной работы на дорожках качения появляются вмятины, задиры, отслаивание материала или локальные участки износа, необходимо проверить не только качество самого подшипника, но и технологию монтажа.
Особенно опасна ошибка, при которой усилие при запрессовке передают через тела качения. Например, если подшипник устанавливают на вал, а усилие прикладывают к наружному кольцу, нагрузка может пройти через шарики или ролики и повредить дорожки качения. В результате возникают локальные вмятины и микроповреждения, которые впоследствии становятся источниками шума и вибрации.
При демонтаже также можно повредить подшипник, если съемник установлен неправильно или усилие прикладывается не к тому кольцу.
На состояние дорожек влияют и другие ошибки:
- установка на загрязненное или поврежденное посадочное место;
- чрезмерный натяг;
- перекос колец;
- недостаточная смазка;
- попадание металлических частиц;
- нагрузка, превышающая расчетную.
Характер повреждений помогает определить вероятную причину. Равномерный износ, локальные вмятины, задиры и отслаивание материала имеют разные механизмы возникновения, поэтому осмотр должен проводить специалист, знакомый с диагностикой подшипниковых узлов.
-
Смазка вытекает, темнеет или быстро теряет свойства
Изменение состояния смазки может указывать на неправильный монтаж или ошибки при подготовке узла. Однако само по себе наличие небольшого количества смазки у уплотнения не всегда означает неисправность: оценивать нужно конструкцию подшипника, тип уплотнения, режим смазывания и рекомендации изготовителя.
Наиболее вероятные причины проблем:
- чрезмерное заполнение свободного объема смазкой;
- неподходящая вязкость или тип смазочного материала;
- смешивание несовместимых смазок;
- повреждение уплотнения при установке;
- перекос вала или кольца, влияющий на работу уплотнения;
- перегрев из-за чрезмерного натяга или недостаточного зазора;
- загрязнение смазки во время сборки.
Избыточное количество пластичной смазки может увеличивать сопротивление вращению и вызывать нагрев, особенно на высоких частотах вращения. Перегрев, в свою очередь, ускоряет окисление смазки и ухудшает ее рабочие свойства.
Если масло или смазка быстро темнеют, приобретают резкий запах, содержат металлические частицы либо вытекают из узла в необычном количестве, необходимо установить источник проблемы. Простое добавление свежей смазки не устраняет неправильную посадку, повреждение уплотнения или дефекты монтажа.
-
Появился люфт или внутреннее кольцо проворачивается на валу
Люфт, перемещение кольца относительно посадочного места или следы его проворачивания могут свидетельствовать о неправильно выбранной посадке, износе сопряженных деталей либо недостаточной фиксации узла.
Важно различать несколько явлений:
- Внутренний зазор подшипника – конструктивный зазор между кольцами и телами качения.
- Посадочный зазор или натяг – характер сопряжения кольца с валом либо корпусом.
- Люфт собранного узла – суммарное перемещение, которое зависит не только от подшипника, но и от конструкции опоры, крепежа и сопряженных деталей.
Если посадка слишком свободная для конкретной нагрузки, кольцо может смещаться или проворачиваться на валу либо в корпусе. Это приводит к фреттинг-коррозии, износу посадочной поверхности, образованию металлической пыли и ухудшению фиксации.
С другой стороны, чрезмерный натяг также опасен: он может уменьшить внутренний зазор и увеличить рабочую температуру.
При диагностике проверяют размеры вала и корпуса, допуски, состояние посадочных поверхностей, способ фиксации колец и характер нагрузки. Выбирать посадку только по номинальному диаметру подшипника нельзя – необходимо учитывать конструкцию узла и рекомендации изготовителя.
-
Подшипник выходит из строя вскоре после замены
Самый серьезный признак ошибки монтажа – повторная неисправность через короткое время после установки. Подшипник может начать шуметь, перегреваться, вибрировать, потерять плавность вращения или разрушиться.
Если проблема повторяется, нельзя ограничиваться очередной заменой детали. Необходимо найти первопричину. Среди возможных факторов:
- монтаж без подходящей оснастки;
- передача усилия через тела качения;
- неправильно выбранный внутренний зазор;
- несоответствующая посадка;
- несоосность вала и корпуса;
- чрезмерная или недостаточная смазка;
- загрязнение при сборке;
- несоответствие подшипника нагрузке и частоте вращения;
- неисправность вала, корпуса, муфты или другого сопряженного элемента.
Например, если новый подшипник каждый раз быстро перегревается, причиной может быть не брак детали, а чрезмерный натяг или ошибка в регулировке. Если же подшипник повторно повреждается на одном и том же участке дорожки качения, стоит проверить характер нагрузки, геометрию посадочного места и возможный перекос.
При разборке важно зафиксировать состояние смазки, уплотнений, колец, тел качения и посадочных поверхностей. Фотографии повреждений, данные о температуре и вибрации, а также сведения о режиме работы помогают установить причину отказа.
ДЛЯ ВАШЕГО ОБОРУДОВАНИЯ?
из широкого ассортимента прямо со склада
Как проверить правильность установки подшипника
Если после монтажа появились шум, нагрев или вибрация, рекомендуется действовать последовательно:
- Проверить обозначение детали. Сверить тип подшипника, размеры, внутренний зазор, уплотнения и другие исполнения с требованиями оборудования.
- Осмотреть узел и посадочные места. Исключить заусенцы, загрязнения, повреждения, деформацию вала и корпуса.
- Проверить монтаж. Убедиться, что усилие прикладывалось к кольцу, устанавливаемому с натягом, а используемый инструмент соответствовал операции.
- Проверить посадки и фиксацию. Сопоставить фактические размеры с требуемыми допусками, оценить состояние сопряжений.
- Проверить соосность и регулировку. Исключить перекос, неправильную установку крышек, чрезмерный натяг или ошибочную регулировку.
- Оценить смазку. Проверить ее тип, количество, совместимость и чистоту, а также состояние уплотнений.
- Провести контрольный запуск. Если сборка соответствует требованиям, контролировать шум, вибрацию и температуру по мере выхода оборудования на рабочий режим.
Не следует продолжать работу только ради проверки, если уже наблюдаются сильный скрежет, быстрое повышение температуры или выраженная вибрация. Такие симптомы могут привести к серьезному повреждению подшипника и сопряженных деталей.
Как избежать ошибок при монтаже подшипников
Профилактика начинается с подготовки узла. Перед установкой необходимо сверить обозначение детали, проверить размеры и состояние посадочных поверхностей, подготовить подходящий инструмент и обеспечить чистоту рабочего места.
Основные правила:
- Не передавать монтажное усилие через тела качения.
- Не наносить удары непосредственно по кольцам и другим элементам подшипника.
- Использовать подходящую оснастку для запрессовки, съема или монтажа с нагревом.
- Не нагревать подшипник открытым пламенем.
- Соблюдать требования к посадкам, зазорам и предварительному натягу.
- Не загрязнять подшипник и смазку во время сборки.
- Использовать смазочные материалы, соответствующие рабочим условиям.
- Проверять соосность и состояние сопряженных элементов.
- После сборки контролировать шум, вибрацию и температуру.
Способ монтажа выбирают с учетом типа подшипника, величины натяга, конструкции узла и рекомендаций производителя. Универсального метода, одинаково подходящего для всех подшипников, не существует.
Правильность установки подшипника напрямую влияет на ресурс и надежность оборудования. Шум, перегрев, вибрация, утечка смазки, люфт и ранний отказ – повод проверить монтаж, посадки, зазор, соосность и условия работы. Чем раньше установлена первопричина, тем ниже риск повреждения вала, корпуса и других компонентов механизма.
FAQ
Может ли новый подшипник шуметь из-за неправильной установки?
Почему подшипник нагревается сразу после замены?
Как понять, что подшипник повредили при запрессовке?
Можно ли продолжать работу, если подшипник немного шумит?
Что важнее проверить в первую очередь: смазку или посадку?
Почему новый подшипник повторно выходит из строя?
Нужно ли смазывать новый подшипник перед установкой?
