Короткий ответ: как укрепить стенки котлована

Стенки котлована укрепляют откосами, временными креплениями, шпунтовым ограждением, распорками, анкерами, буронабивными сваями или комбинированной системой. Способ выбирают по условиям площадки: глубине выемки, устойчивости грунта, уровню грунтовых вод, близости зданий и подземных коммуникаций. Если стенки нельзя сделать пологими, грунт осыпается или рядом есть постройки, чаще применяют расчетное ограждение котлована.

Укрепление нужно продумать до выхода экскаватора на площадку. Котлован становится опасным не в момент обрушения, а раньше: когда неправильно оценили грунт, воду, нагрузку у бровки или способ крепления. Поэтому безопасные земляные работы начинаются с исходных данных, а не с попытки удержать стенки уже после выемки.

Для ориентира используют простое правило: при свободной площадке и устойчивом грунте рассматривают откосы; при стесненных условиях и риске осыпания — расчетное ограждение; при сложных грунтах и воде — усиленную систему с контролем. Главная цель укрепления — сохранить устойчивость стенок и не допустить просадок, повреждения сетей и аварийной остановки работ.

Когда укрепление стенок котлована обязательно

Укрепление стенок котлована обязательно, если есть риск осыпания, оползания, подтопления или смещения грунта. Даже плотный грунт может потерять устойчивость после дождя, вибрации, откачки воды или движения тяжелой техники рядом с бровкой. Поэтому глубина важна, но она не единственный критерий безопасности.

Опасным бывает не только большой строительный котлован. Небольшая выемка рядом с фундаментом, дорогой, теплотрассой, водопроводом или кабельной линией тоже может требовать крепления. В таких условиях грунт воспринимает не только собственный вес, но и внешние нагрузки от соседних объектов.

Стенки котлована нужно укреплять, если:

• котлован имеет значительную глубину;
• грунт рыхлый, песчаный, насыпной или водонасыщенный;
• на участке высокий уровень грунтовых вод;
• рядом находятся здания, дороги, заборы или подпорные стены;
• под землей проходят инженерные коммуникации;
• нельзя сделать широкие откосы;
• на бровке будет работать техника или складироваться материал;
• проект предусматривает вертикальные стенки;
• работы идут в плотной городской застройке.

Если у котлована нет запаса по месту, грунту и воде, его нельзя считать безопасным по умолчанию. Способ укрепления должен подбираться под конкретную площадку, а не по примеру соседнего объекта. Решение, которое подходит для сухой глины, может оказаться ненадежным в водонасыщенном песке.

Почему стенки котлована осыпаются

Стенки котлована осыпаются, когда грунт перестает удерживать собственный вес и внешние нагрузки. Обычно проблема возникает из-за сочетания нескольких факторов: слабого грунта, воды, глубины, вибраций, техники и нарушения порядка разработки. Сначала появляются мелкие осыпания, затем трещины по бровке, смещение стенки и просадка рядом с котлованом.

Частая причина — неверная оценка грунта. Насыпной грунт, рыхлый песок, супесь, водонасыщенные слои и неоднородное основание ведут себя нестабильно после выемки. Пока грунт находится в массиве, его поддерживают соседние слои. После разработки боковая поддержка исчезает, и стенка начинает двигаться внутрь котлована.

Грунтовые воды усиливают проблему. Вода снижает сцепление частиц, создает дополнительное давление, размывает основание и осложняет работу техники. Если откачивать воду без расчета, можно получить вынос мелких частиц, просадку соседних участков и ухудшение устойчивости грунта.

Еще один риск — нагрузка у края котлована. Склад металла, автокран, самосвал, бетонные блоки или временная дорога возле бровки увеличивают давление на стенку. Даже рассчитанное ограждение может получить перегрузку, если площадка используется не по принятой схеме.

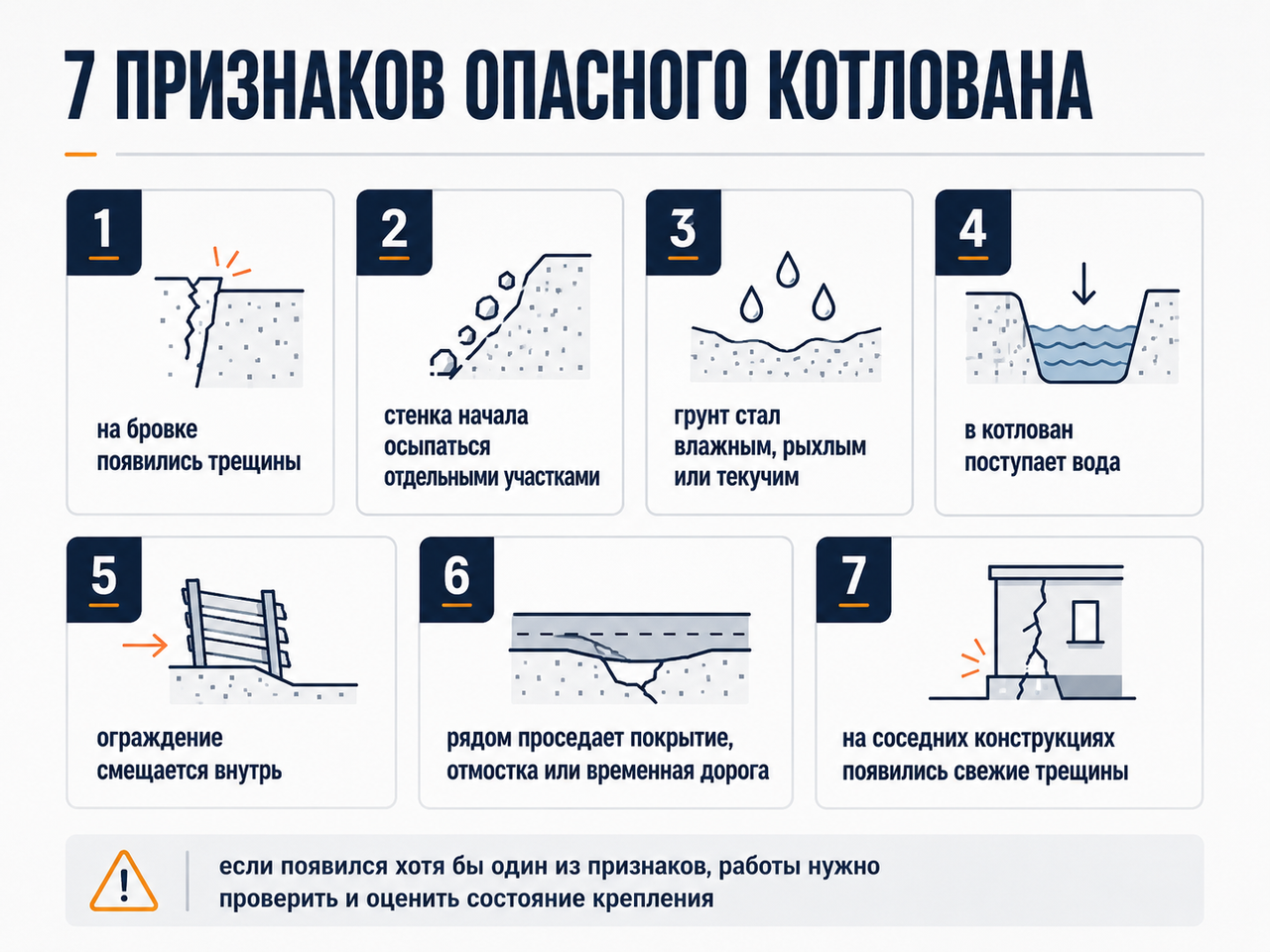

Такие признаки нельзя считать обычной частью земляных работ. Если котлован уже показывает деформации, нужно проверять схему крепления и прекращать операции, которые могут усилить смещение грунта. Чем раньше обнаружена проблема, тем проще усилить стенки без аварийной остановки объекта.

Чем укрепить стенки котлована

Стенки котлована можно укрепить разными способами: откосами, временными креплениями, шпунтом, сваями, распорками, анкерами или комбинированной системой. Универсального решения нет: каждый способ работает в своих условиях и имеет ограничения. Правильный выбор зависит от того, насколько устойчив грунт и какие риски есть вокруг выемки.

Откосы

Откосы — самый простой способ укрепить котлован без вертикального ограждения. Грунт срезают под безопасным углом, чтобы стенки не обрушались внутрь выемки. Такой вариант подходит, если участок просторный, грунт устойчивый, вода не мешает, а рядом нет зданий и коммуникаций. Главный минус откосов — потребность в свободной площади.

Временное крепление

Временное крепление применяют для небольших котлованов и траншей. Деревянные или металлические элементы удерживают стенки на короткий период и снижают риск локального осыпания. Такой способ подходит для простых условий, но не заменяет расчетное ограждение при глубокой выемке, слабом грунте или высоком уровне воды.

Шпунтовое ограждение

Шпунтовое ограждение используют, когда нужно создать прочную вертикальную или почти вертикальную стенку. Шпунт Ларсена образует металлическую стену из профилей, соединенных замками, и воспринимает боковое давление грунта. Такой способ применяют при разработке котлованов, траншей, берегоукреплении, временных ограждениях и работах рядом с существующими объектами.

Преимущество шпунта — компактность и расчетная работа конструкции. Шпунтовая стенка экономит место, удерживает грунт, снижает риск осыпания и помогает ограничить приток воды через стенки котлована. При необходимости ее усиливают распорками, поясами жесткости или анкерами.

Буронабивные сваи

Буронабивные сваи применяют для глубоких и ответственных котлованов. Из свай формируют жесткое ограждение, которое воспринимает боковое давление грунта и может работать рядом с существующими зданиями. Такой способ часто выбирают, когда нужно снизить вибрационное воздействие и контролировать деформации.

Распорки и анкеры

Распорки и анкеры не заменяют ограждение, а усиливают его. Они удерживают шпунтовую стенку или другое крепление от смещения внутрь котлована. Распорки ставят внутри котлована, а анкеры заводят в грунтовый массив за стенкой. Выбор зависит от ширины котлована, глубины, подземных сетей и доступности площадки.

Комбинированные системы

На сложных объектах часто используют не один способ, а систему. Шпунт может работать вместе с распорками, анкерами, водопонижением, дренажом и мониторингом деформаций. При непрерывном водопонижении круглосуточная нагрузка ложится на дренажные насосы и строительную технику, в приводных узлах которых используются надежные промышленные подшипники. Такое решение может быть дороже на старте, но снижает риск переделок, простоя техники и повреждения коммуникаций.

Как выбрать способ укрепления: пошаговая инструкция

Выбор способа укрепления начинается не с цены и не с наличия материала. Сначала нужно понять, как будет работать стенка котлована после выемки грунта. После этого можно выбирать откосы, шпунт, сваи, распорки, анкеры или другое решение.

Шаг 1. Определить глубину котлована

Глубина напрямую влияет на давление грунта. Чем глубже котлован, тем выше нагрузка на стенки и тем строже требования к креплению. Важно учитывать не только конечную отметку дна, но и этапность разработки: стенка может быть устойчивой на первой стадии и потерять устойчивость после дальнейшего углубления.

Шаг 2. Проверить тип грунта

Тип грунта определяет, как стенка поведет себя после выемки. Глина, песок, супесь, суглинок, насыпной грунт и водонасыщенные слои имеют разную устойчивость. Инженерно-геологические изыскания показывают состав, плотность, влажность, слабые слои и уровень воды. Без этих данных подрядчик и проектировщик работают с допущениями.

Шаг 3. Учесть грунтовые воды

Грунтовые воды меняют поведение котлована сильнее, чем кажется на старте. Вода давит на ограждение, снижает устойчивость грунта, осложняет разработку и может вызвать вынос частиц основания. Если вода находится выше дна котлована, могут потребоваться водопонижение, дренаж, герметизация замков шпунта или изменение схемы разработки.

Шаг 4. Оценить расстояние до зданий и дорог

Котлован рядом со зданием требует более жесткого контроля деформаций. При выемке грунта меняется нагрузка на основание рядом со стенкой, и это может повлиять на фундамент, отмостку, дорожное покрытие или сети. Чем чувствительнее соседняя конструкция, тем важнее жесткость ограждения и мониторинг перемещений.

Шаг 5. Найти подземные коммуникации

Подземные сети могут попасть в зону смещения грунта, погружения шпунта или устройства анкеров. Водопровод, канализация, газопровод, теплотрасса и кабельные линии нужно найти до начала работ. Исполнительные схемы желательно проверять на площадке, потому что старые сети не всегда расположены там, где указано в документах.

Шаг 6. Проверить, можно ли делать откосы

Откосы подходят только там, где есть свободная площадь. Если откос выходит за границы участка, приближается к фундаменту или пересекает коммуникации, такой способ становится рискованным. В этом случае применяют шпунтовые стенки, свайные ограждения или другие расчетные системы.

Шаг 7. Выбрать тип ограждения

Тип ограждения выбирают по сочетанию условий. Для временных котлованов часто рассматривают шпунт Ларсена, потому что его можно погрузить, использовать на период работ и затем извлечь. Для сложных объектов могут потребоваться сваи, анкеры, распорки или комбинированная схема.

Ограждение нельзя сравнивать только по цене за метр. Важно учитывать материал, монтаж, сроки, доставку, технику, риски, возможность извлечения и влияние на дальнейшие работы. Решение с низкой ценой закупки может стать дорогим, если задержит стройку или потребует усиления.

Шаг 8. Подобрать способ погружения

Для шпунта важен не только профиль, но и способ погружения. Вибропогружение, забивка и статическое вдавливание по-разному воздействуют на грунт и соседние объекты. Рядом со старыми зданиями, слабыми фундаментами или чувствительными коммуникациями метод выбирают особенно аккуратно, чтобы снизить вибрации и риск деформаций.

Шаг 9. Заложить контроль во время работ

Даже правильно выбранное укрепление нужно контролировать на площадке. Во время разработки проверяют смещения ограждения, состояние бровки, приток воды, работу распорок и появление трещин. На сложных объектах применяют геодезический мониторинг.

Когда нужен шпунт Ларсена

Шпунт Ларсена нужен, когда стенки котлована нельзя безопасно удержать откосами или простым временным креплением. Его применяют при глубокой выемке, слабых грунтах, высоком уровне грунтовых вод, плотной застройке и нехватке места на площадке. Шпунтовая стенка позволяет сделать ограждение компактным и расчетным.

Шпунт особенно полезен там, где важно ограничить смещение грунта. Котлован рядом с дорогой, зданием, промышленным объектом, складом или инженерными сетями требует жесткой системы удержания стенок. В таких условиях открытый откос может быть невозможен, а слабое крепление — опасно.

Если по расчету требуется металлическая шпунтовая стенка, важно заранее определить профиль, длину, объем и схему поставки. Для первичной оценки можно изучить характеристики шпунта Ларсена, а окончательное решение принимать после инженерно-геологических изысканий и расчета ограждения под конкретный котлован.

Шпунт Ларсена чаще выбирают, если:

• котлован расположен в стесненных условиях;
• нужно сделать вертикальные стенки;
• рядом есть здания, дороги или коммуникации;
• грунт склонен к осыпанию;
• есть приток грунтовых вод;
• нужно быстро устроить временное ограждение;
• после завершения работ шпунт планируют извлечь;
• нужно усилить стенку распорками или анкерами.

При этом шпунт не выбирают автоматически для любого котлована. Если есть достаточно места, грунт устойчивый, вода не мешает, а глубина небольшая, откосы могут быть рациональнее. Правильный выбор — это сравнение рисков, условий и стоимости всего цикла работ.

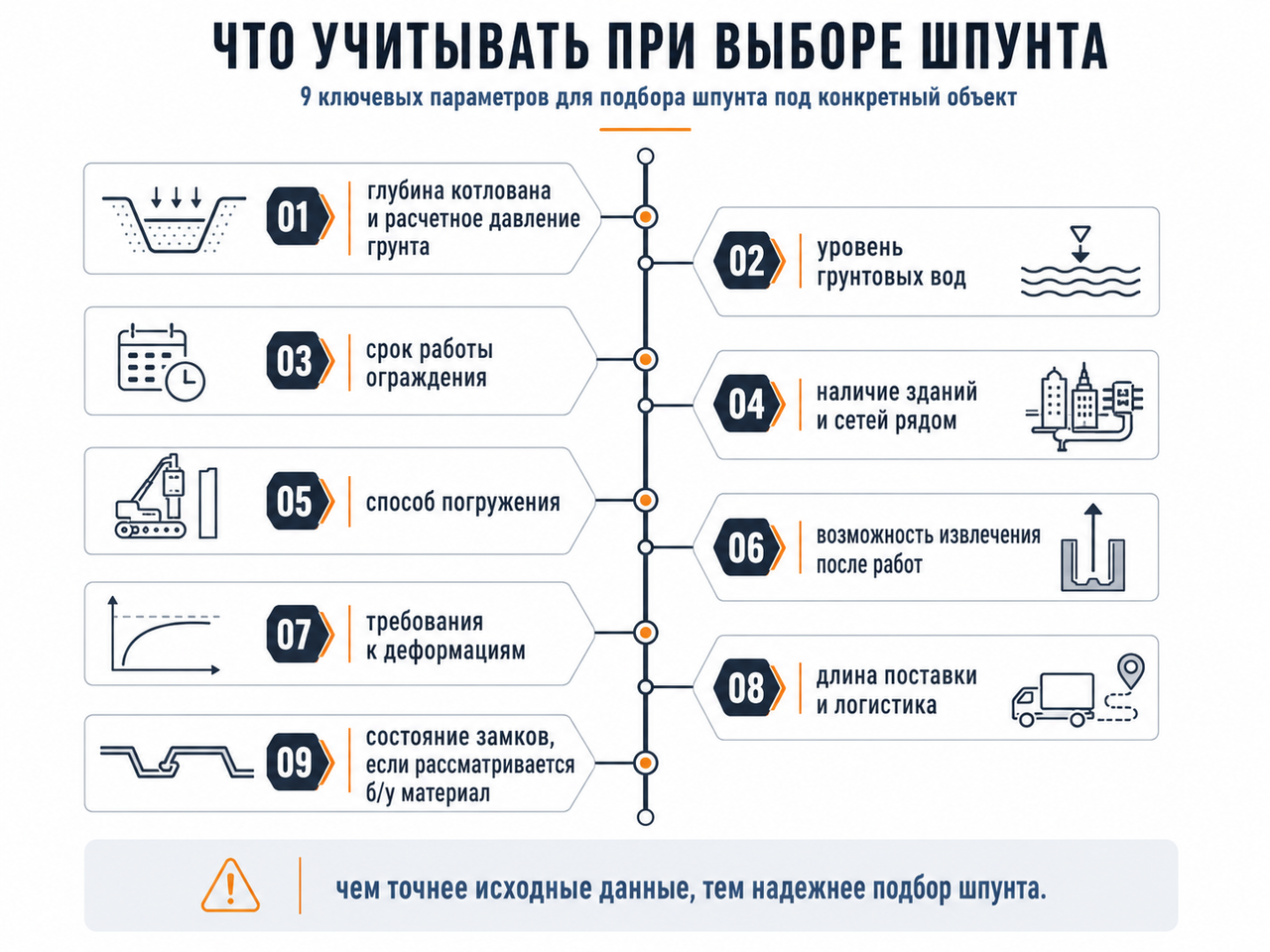

Как выбрать шпунт и схему крепления

Выбор шпунта начинается с расчета нагрузки на стенку. Профиль должен выдерживать давление грунта, воды, техники и соседних объектов с учетом глубины погружения. Недостаточно взять популярную марку или ориентироваться только на массу металла.

Для котлована важны длина шпунта, геометрия профиля, прочность стали, состояние замков и возможность погружения в конкретный грунт. Слишком короткий шпунт может не обеспечить устойчивость, а неподходящий профиль даст лишние деформации. Если стенка высокая, грунт слабый или рядом есть нагрузка, шпунтовую стенку усиливают поясами, распорками или анкерами.

Снабженцу важно не подменять инженерный выбор закупочной логикой. Самый дешевый шпунт может не подойти по длине, прочности, замкам или условиям погружения. В результате экономия на материале превращается в задержки, усиление конструкции, повторную поставку или риск повреждения объекта.

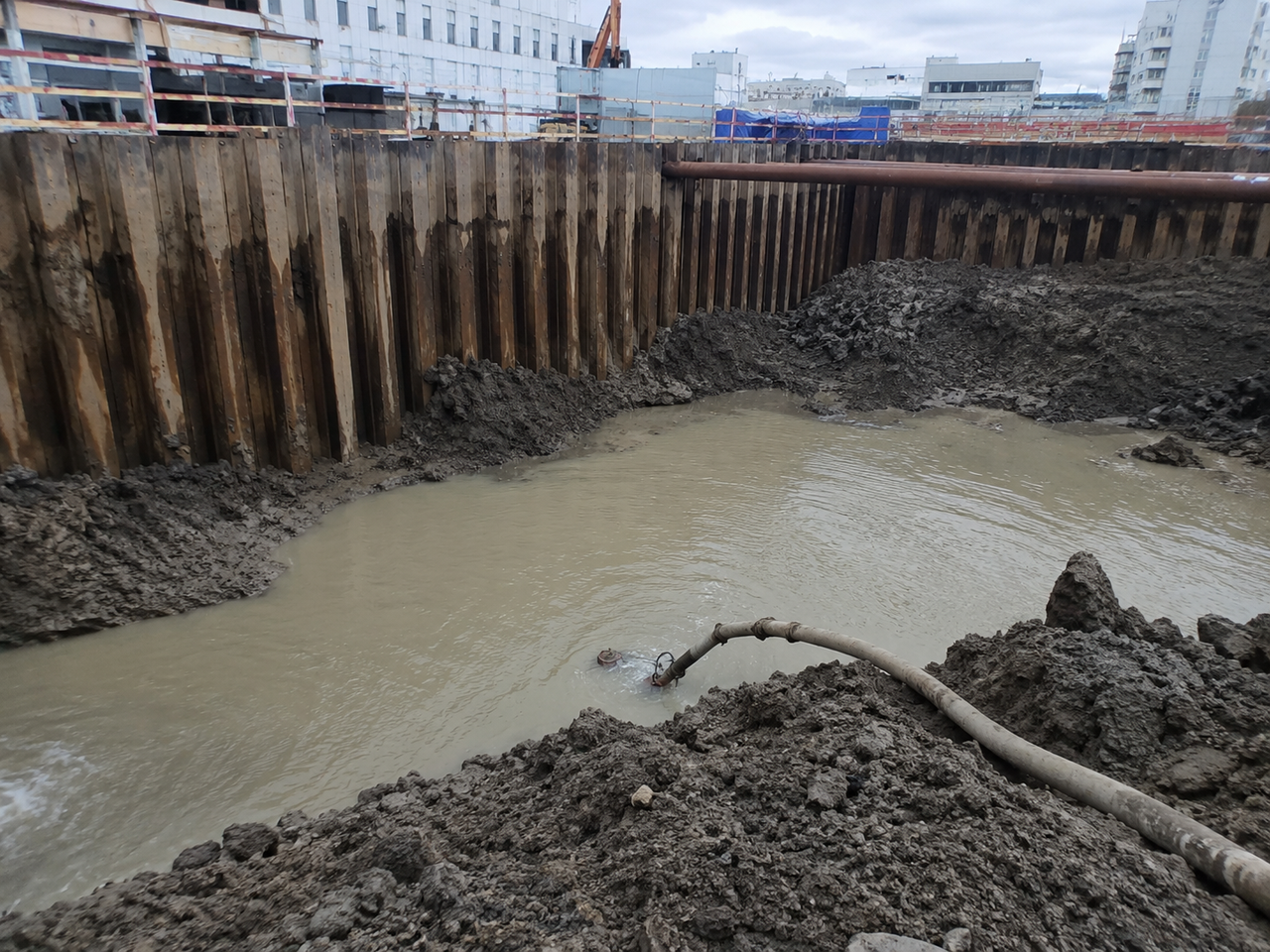

Что делать, если в котловане грунтовые воды

Если в котлован поступают грунтовые воды, сначала нужно определить источник и объем притока. Вода может идти через дно, стенки, песчаные прослойки, старые коммуникации или нарушенный водоносный слой. От этого зависит, поможет ли дренаж, водопонижение, герметизация или изменение схемы ограждения.

Шпунтовое ограждение может снизить приток воды через стенки, но не всегда решает проблему полностью. Замки шпунта ограничивают фильтрацию, но при высоком напоре и сложных грунтах может потребоваться дополнительная защита. Иногда применяют герметизацию замков, инъекционные работы, иглофильтры или дренажные системы.

Опасная ошибка — просто поставить насос и откачивать воду без проверки последствий. Неконтролируемое водопонижение может вынести мелкие частицы грунта, ослабить основание и вызвать просадки рядом с котлованом. Особенно это критично в плотной застройке, где рядом находятся фундаменты, дороги и коммуникации.

При грунтовых водах нужно проверить:

• на какой отметке находится уровень воды;
• как меняется вода по сезонам;
• есть ли песчаные и водоносные прослойки;
• какой приток ожидается при разработке;
• можно ли безопасно откачивать воду;
• нужна ли герметизация ограждения;
• как водопонижение повлияет на соседние здания;
• куда будет отводиться вода с площадки.

Как укреплять котлован рядом со зданиями

Котлован рядом со зданиями требует оценки зоны влияния. При выемке грунта меняется работа основания рядом с выемкой, поэтому даже небольшое смещение стенки может отразиться на фундаменте, отмостке, дорожном покрытии или сетях. Чем ближе здание к бровке, тем строже требования к ограждению.

Особенно осторожно работают рядом со старыми домами, промышленными зданиями, подпорными стенами и сооружениями с неизвестным состоянием фундаментов. Небольшие подвижки грунта могут проявиться трещинами, перекосами, просадкой отмостки или повреждением вводов коммуникаций. Поэтому до начала работ желательно обследовать соседние конструкции и зафиксировать их состояние.

Перед разработкой котлована рядом со зданиями нужно:

• определить расстояние до фундаментов;
• проверить тип и состояние соседних зданий;
• найти подземные коммуникации;
• рассчитать допустимые деформации;
• выбрать метод погружения с учетом вибраций;
• заложить мониторинг перемещений;
• ограничить складирование материалов у бровки;
• контролировать состояние ограждения на каждом этапе.

Что проверить перед началом работ

Перед началом работ нужно собрать исходные данные. Без них невозможно понять, какой способ укрепления будет безопасным и достаточным. Чем подробнее подготовка, тем ниже риск остановки работ, аварийного усиления и споров с подрядчиком.

Инженерные данные

• инженерно-геологические изыскания;
• глубина котлована;
• тип и слои грунта;
• уровень грунтовых вод;
• расчетные нагрузки;
• наличие слабых и насыпных грунтов;
• сезонные изменения воды и влажности.

Условия площадки

• расстояние до зданий и дорог;
• наличие подземных коммуникаций;
• возможность устройства откосов;
• доступ техники;
• место для складирования материалов;
• ограничения по шуму и вибрациям (https://stopsound.ru/);
• условия вывоза грунта и водоотведения.

Проектные решения

• тип ограждения;
• глубина погружения шпунта или свай;
• необходимость распорок и анкеров;
• схема разработки котлована;
• порядок монтажа креплений;
• меры против грунтовых вод;
• контроль деформаций;
• план действий при отклонениях.

Ошибки при укреплении котлована

Большинство проблем с котлованом возникает не из-за одной грубой ошибки, а из-за цепочки мелких упрощений. Сначала сокращают изыскания, потом выбирают крепление по цене, меняют порядок работ и поздно замечают деформации. В результате объект получает задержки, усиление конструкции и лишние расходы.

Ошибка 1. Выбирать способ без геологии

Нельзя надежно укрепить стенки котлована, если неизвестны грунт и вода. Визуальная оценка не заменяет инженерно-геологические данные. Слой плотного грунта сверху может скрывать слабую прослойку ниже, а сухой участок в другой сезон может стать водонасыщенным.

Ошибка 2. Считать откосы универсальным решением

Откосы подходят не всегда. Если на площадке мало места или рядом есть здания, откос может создать больше проблем, чем решить. Он занимает площадь, приближается к соседним конструкциям и может пересечь зоны коммуникаций.

Ошибка 3. Экономить на длине и жесткости ограждения

Слишком слабое ограждение может деформироваться уже во время разработки. Шпунт, сваи или крепления должны соответствовать расчетной нагрузке, а не только бюджету закупки. Если стенка сместится, последующее усиление будет сложнее и дороже.

Ошибка 4. Не учитывать грунтовые воды

Вода способна быстро изменить устойчивость котлована. Если ее не учесть заранее, могут появиться размыв, фильтрация, вынос грунта и подтопление дна. Откачка без расчета тоже опасна, потому что влияет на соседние основания.

Ошибка 5. Складировать материалы у бровки

Грунт возле бровки нельзя нагружать без проверки. Склад шпунта, бетонные блоки, техника или самосвалы увеличивают давление на стенку. Даже расчетное ограждение может получить перегрузку, если площадка используется не по проектной схеме.

Ошибка 6. Менять порядок работ без согласования

Порядок разработки котлована влияет на устойчивость стенок. Если снять грунт быстрее, чем предусмотрено проектом, или задержать монтаж распорок, ограждение может получить лишнее смещение. Этапность работ нужно соблюдать так же строго, как размеры и отметки.

Ошибка 7. Не контролировать деформации

Отсутствие контроля делает проблему невидимой до последнего момента. Трещины, смещение шпунта, просадка бровки и приток воды должны фиксироваться сразу. Чем раньше обнаружено отклонение, тем проще усилить систему без аварийной остановки.

Чек-лист безопасного котлована

Этот чек-лист можно использовать перед проектированием, закупкой материалов и началом земляных работ. Он помогает быстро понять, хватает ли данных для выбора способа укрепления стенок котлована. Если часть пунктов не закрыта, лучше вернуться к подготовке, чем исправлять ошибки в процессе строительства.

Проверьте исходные условия

• известна глубина котлована;
• есть данные по грунтам;
• известен уровень грунтовых вод;
• определены слабые и насыпные слои;
• учтены нагрузки от техники и соседних объектов;
• проверено расстояние до зданий;
• найдены подземные коммуникации.

Проверьте выбранный способ укрепления

• понятно, можно ли делать откосы;
• выбран тип ограждения;
• рассчитана глубина погружения;
• подобран профиль шпунта или другой элемент ограждения;
• проверена необходимость распорок;
• проверена возможность применения анкеров;
• выбран способ погружения;
• учтены ограничения по вибрациям и шуму.

Проверьте организацию работ

• согласована очередность разработки грунта;
• понятен порядок установки креплений;
• отведено место для техники и материалов;
• запрещено лишнее складирование у бровки;
• предусмотрен водоотвод;
• назначен контроль состояния стенок;
• есть план действий при притоке воды;
• есть план усиления при появлении деформаций.

Мини-инструкция для заказчика

Заказчику не обязательно самому рассчитывать ограждение, но важно понимать порядок действий. Чем точнее сформулирована задача, тем ниже риск получить неподходящее решение или неполную смету. Особенно это важно при закупке шпунта, выборе подрядчика и сравнении разных технологий.

Шаг 1. Соберите данные об объекте

Подготовьте глубину котлована, размеры, схему участка, данные по грунту, уровень воды и информацию о соседних объектах. Без этих данных подрядчик будет считать с допущениями, а допущения могут изменить стоимость и технологию.

Шаг 2. Опишите ограничения площадки

Укажите, есть ли рядом здания, дороги, заборы, сети, воздушные линии, ограничения по шуму и подъезду. Иногда именно ограничения площадки определяют способ укрепления, а не сам котлован.

Шаг 3. Проверьте смету и контроль

В смете должны быть понятны материал, доставка, погружение, извлечение, распорки, анкеры, водопонижение, проектирование и дополнительные работы. До начала работ также нужно зафиксировать, кто контролирует стенки, воду, смещения и состояние соседних объектов.

Ответы на частые вопросы

Как укрепить стенки котлована быстро?

Быстро укрепить стенки можно только после оценки условий площадки. Для простых условий подходят откосы или временное крепление, для стесненных и сложных объектов чаще применяют шпунтовое ограждение. Самый быстрый метод не всегда безопасен: если стенка начнет смещаться, аварийное усиление займет больше времени, чем нормальная подготовка.

Чем укрепить стенки котлована от осыпания?

Стенки котлована от осыпания укрепляют откосами, креплениями, шпунтом, сваями, распорками или анкерами. Если грунт рыхлый, водонасыщенный или рядом есть здания, простого крепления может быть недостаточно. В таких условиях требуется расчетное ограждение и контроль деформаций.

Когда шпунт Ларсена лучше откосов?

Шпунт Ларсена лучше откосов, когда на площадке мало места, стенки должны быть вертикальными, рядом есть здания или грунт склонен к осыпанию. Откосы требуют свободной площади, а шпунтовая стенка удерживает грунт почти по границе котлована.

Что делать, если в котловане появилась вода?

Если в котловане появилась вода, нужно определить источник притока и проверить устойчивость стенок. Вода может потребовать водопонижения, дренажа, усиления ограждения, герметизации или изменения порядка работ. Простая откачка насосом не всегда решает проблему.

Какой способ укрепления котлована самый надежный?

Самого надежного способа для всех условий не существует. Надежным будет то решение, которое рассчитано под конкретную глубину, грунт, воду, нагрузки и ограничения площадки. Для одного объекта подойдут откосы, для другого — шпунт с распорками, для третьего — свайное ограждение с анкерами и мониторингом.

Нужно ли укреплять небольшой котлован?

Небольшой котлован тоже может требовать укрепления, если грунт слабый, есть вода или рядом расположены здания и коммуникации. Глубина важна, но она не единственный фактор риска. Иногда неглубокая выемка у фундамента опаснее, чем более глубокий котлован на свободной площадке.

Безопасный котлован начинается с расчета

Укрепление стенок котлована — это не отдельная операция после выемки грунта, а часть инженерной подготовки объекта. Сначала нужно понять условия площадки, а затем выбрать откосы, шпунт Ларсена, сваи, распорки, анкеры или комбинированную схему. Такой подход снижает риск осыпаний, подтопления, просадок и аварийной остановки работ.

Самая опасная стратегия — начинать работы с надеждой, что грунт удержится сам. Котлован без расчета может осыпаться, повредить соседние сети или вызвать просадку рядом стоящих конструкций. Чем раньше выявлены риски, тем дешевле и спокойнее их устранить.
