Как поменять выжимной подшипник

Экономическая ситуация, стоимость запчастей, внедрение нового оборудования и его обязательная сертификация – все это влияет на стоимость услуг авторемонта. Сэкономить в этой ситуации можно – нужно только заняться самостоятельным ремонтом наиболее типичных поломок автомобиля.

Устройство и принцип действия выжимного подшипника

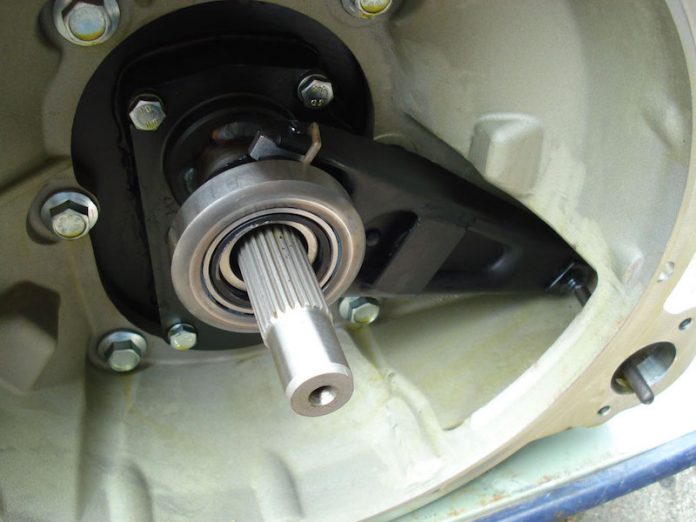

Как поменять выжимной подшипникОдна из таких неприятных ситуаций – выход из строя выжимного подшипника. От его работы зависит качество сцепления автомобиля и его функционирование. Выжимной подшипник передает момент силы на ведущий диск. Усилие необходимо для включения и выключения системы сцепления автомобиля. Поэтому проблемы в работе подшипника сказываются на качестве вождения.

Типичная ситуация – отсутствие сцепления при переключении передач, автомобиль заводится не сразу, с пробуксовкой. Хорошо, если такие вещи не приводят к созданию аварийной ситуации. К счастью упорный механизм сцепления система «капризная». Неполадки в ее работе сразу заметны по характерному звуку при вождении. В этом случае требуется немедленный ремонт выжимного подшипника.

Работа роликового подшипника обеспечивается жесткостью электромеханических тяг. Упорное усилие гидравлического подшипника формирует гидравлическая система. Чем жестче подшипник, тем дольше срок его эксплуатации. Как видно, в силу принципа работы системы сцепления и устройства подшипника возможные проблемы связаны с эксплуатационным износом детали. В этом случае ремонт осуществляется заменой старого выжимного подшипника.

Если знать, как поменять выжимной подшипник самостоятельно, то нет необходимости посещать дорогостоящие сервисные центры и автомастерские. Заменить выжимной подшипник, как и поменять опорный подшипник, самостоятельно может каждый.

Как поменять выжимной подшипник: этапы и порядок работ

Заменить выжимной подшипник, как и поменять подвесной подшипник не составляет технической сложности. Процесс замены выжимного подшипника затрудняется необходимостью проведения дополнительных операций. Для того, чтобы установить новый выжимной подшипник нужно демонтировать коробку передач. В этом случае без подготовительных работ не обойтись.

Операция трудоемкая, поэтому чтобы не повредить коробку передач понадобится дополнительная пара рабочих рук, подручный инструмент, домкрат. Хорошо если есть гаражная яма или эстакада. Все работы проводятся в три этапа:

  • подготовительные работы;
  • демонтаж коробки передач;
  • замена выжимного подшипника.

Для проведения всей ремонтной операции необходимы следующие инструменты:

  • Домкрат для установки автомобиля в рабочее положение.
  • Кирпичи для фиксации авто в ремонтном положении.
  • Держатель сцепления.
  • Новый выжимной подшипник.
  • Гаечные ключи. Лучше сразу удостовериться, что в комплекте есть ключ — восьмерка. Он понадобится для демонтажа брызговика двигателя.
  • Отвертка для демонтажа выжимного подшипника.
  • Резервуар для слива трансмиссионной жидкости при демонтаже старого выжимного подшипника. Для этих целей подойдет любая техническая емкость.

После того, как набор инструментов подготовлен, остается расположить авто на эстакаде. Подготовительные работы – это самый трудоемкий этап всего процесса, без которого не обойтись. Последовательность операций в этом случае следующая:

  1. Отключаем клеммы аккумуляторной батареи под капотом автомобиля.
  2. Далее отсоединяем аккумулятор: для этого отключаем провод массы от картера сцепления.
  3. На этом этапе понадобится ключ — восьмерка для демонтажа брызговика электродвигателя. Брызговик жестко крепится саморезами к боковым крыльям. С помощью ключа восьмерки откручиваем крепления самого брызговика и боковых элементов. Производим снятие брызговика с помощью отвертки.
  4. Следующее действие – отключение привода и датчика реверсивного хода. В этом случае будет отсутствовать тяга для срабатывания коробки переключения и реверсного хода. Для этого понадобится ослабить крепление хомута. В качестве элемента крепежа используется болт. С помощью ключа на тринадцать ослабляем болт и, пользуясь отверткой, отсоединяем хомут от КПП.
  5. Подготовительные работы для демонтажа коробки переключения передач закончены. Необходимо зафиксировать автомобиль с помощью кирпичей и домкрата в ремонтном положении. Для этого используем домкрат, кирпичи, упоры. Ослабляем крепежные винты колес, работаем домкратом и фиксируем с помощью кирпичей автомобиль в ремонтном положении. Далее полностью демонтируем колеса.

На этом подготовительные работы закончены. Можно приступать к непосредственному демонтажу коробки передач.

Демонтаж коробки передач

Демонтаж коробки передач не требует профессиональных навыков и специальных умений, необходимо точно соблюдать порядок действий.

Снятие выжимного подшипника

  1. Снимаем крышку картера на сцеплении. Предварительно нужно отсоединить рычаг подвески. Для этого при помощи ключа на семнадцать откручиваем крепежные элементы поворотного кулака и шаровой опоры. После этого демонтируем винт крепления растяжки к рычагу.
  2. Далее демонтируем крепежи опор силового агрегата и самой коробки переключения передач. Для этих целей в силовой установке применяются винты, а коробка передач крепится с помощью болтов.
  3. Аналогично снимаем нижнюю крышку картера сцепления.
  4. Можно приступать к самому ответственному фронту работ – демонтаж опор агрегата и самой коробки передач. Операции следует проводить внимательно и осторожно. Желательно прибегнуть к дополнительной помощи, чтобы не повредить коробку передач.
  5. Ставим под двигатель автомобиля кирпичи и с помощью ключа на семнадцать начинаем демонтировать элементы крепления опоры агрегата к кузову машины. Устанавливаем домкрат под коробку передач и отсоединяем сцепление от двигателя. Для этого необходим ключ на девятнадцать, с помощью которого откручиваем винт крепления картера и блока цилиндров.
  6. Отводим коробку передач от мотора до выхода первичного вала. Демонтаж коробки переключения передач окончен. Теперь можно приступать к установке нового выжимного подшипника.

Установка выжимного подшипника

Сняв коробку передач, нам необходимо знать последовательность дальнейших действий, как поменять выжимной подшипник.

Установка выжимного подшипника

  1. Вначале необходимо оценить состояние старой детали. Если на ней замечены следы эксплуатационного износа, значит, вы верно определили причину ненормальной работы коробки передач. Неисправная деталь, если ее прокрутить, будет издавать характерный неприятный хруст. Если причины неисправности определены верно, можно приступать к установке нового подшипника.
  2. Для этого с помощью отвертки разводим концы фиксатора муфты. Разъединяем держатели прижимного кольца – «лепестки пружины». Демонтируем выжимной подшипник с муфты выключения сцепления.
  3. Далее осуществляем проверку правильности крепления и установки. В нормальном рабочем состоянии выжимной подшипник должен вращаться вокруг своей оси свободно без характерных звуков. Выступающая часть подшипника должна быть расположена в сторону муфты. Используем машинное масло в качестве элемента смазки вала и устанавливаем подшипник на валу.
  4. Если установка осуществлена верно, переходим к креплению с помощью держателя прижимного кольца. Выполняем всю последовательность действий в обратном порядке.

Замена подшипника окончена.
