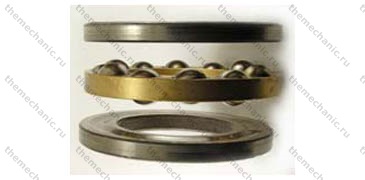

Подшипник 8322

Общая информация о шариковом подшипнике

Шарикоподшипники 8322 применяются в парах вращения для снижения воздействия силы трения. Такие подшипники требуют не так много пластичной смазки и более просты при обслуживании. Если сравнивать с трением скольжения, трение качения, в разы меньше.

Инженерная особенность шарикоподшипника 8322 заключается в наличии внешней обоймы размером 190 мм, внутреннего кольца диаметром 110 мм и сепаратора (разделителя для обойм, в котором расположены шарики) диаметром 31.75 мм.

Методы монтажа шариковых подшипников

Больше всего распространены следующие способы монтажа шариковых подшипников:

• Аксиальная фиксация вала в двух опорах. Шариковые подшипники в таком случае монтируются враспор. Наружной обоймой опираются на заплечики вала и в торцы крышек корпуса. Данный метод подходит при малой длине шпинделя.
• Продольный монтаж вала в одной опоре, скользящая во второй. Скользящая опора воспринимает только перпендикулярную оси вращения шпинделя нагрузку и не мешает движению шпинделя. Именно поэтому в ее конструкции употребляют радиальный шарикоподшипник. Главный недочет данного метода - малая жесткость вала.

Использование шарикоподшипников

Подшипники могут повреждаться по причине деформации при повышенной нагрузке, истирания при попадании в него грязи, и из-за усталостного растрескивания от приложенного напряжения. Тела качения и кольца трескаются из-за перекоса и сильных ударов.

Износ подшипников уменьшают благодаря своевременной фильтрации масла и применения уплотнителей.

Как маркируют шариковые подшипники

Условное обозначение подшипников шариковых производится в согласовании с шаблоном Y YY Y Y YY, где:

• 2 цифры справа - посадочный диаметр, если он в рубежах 20 - 495 мм, в таком случае диаметр определяется путем умножения этих двух цифр на 5
• 3 цифра справа - серия шарикоподшипника (сверхлегкая - 9 и 8, особо легкая - один и 7, легкая - цифрами два, средняя - 3, средняя широкая - цифрами 6, легкая широкая - цифрами пять, тяжелая - 4)
• седьмой знак - серия ширин
• 4-й символ справа - определяет тип (радиальный шариковый сферический - 1, упорно-радиальный шариковый - 8, радиальный шариковый - 0, радиально-упорный шариковый - 6 и упорный)
• 5-я и 6-я цифра справа - разновидность подшипника (наличие канавок, буртов или защитных шайб)

Полноценное обозначение подшипника создается соединением его обозначения и условного обозначения завода-изготовителя. Справа от обозначения также может помещаться доп условное обозначение касательно материала подшипника и его характеристик. Обозначение класса точности располагают слева от маркировки, через дефис.

Фиксация шарикового подшипника 8322

Затяжка с помощью гаечного соединения (распространенный способ). Затяжка гайками обеспечивает крепкую фиксацию подшипника и даёт возможность совершить монтаж подшипника с маленьким допуском.

Безгаечные виды крепления не могут обеспечить силовую затяжку. Для этого необходимы дополнительные посадки или повышение прочности вала.

В шариковых подшипниках 8322, способных нести малую нагрузку, можно применить крепление с использованием окружных фиксаторов, произведенных из круглой проволоки. Поскольку закрепить концевые подшипники с помощью планки или подкладной шайбы, установленные под резьбовые штыри, не обеспечивает полноценной фиксации.

Материалы

Из-та того, что детали можно применять при довольно большом диапазоне условий, то их изготавливают из разнообразных материалов.

При изготовлении шарикоподшипников больших размеров чаще всего используют науглероженные стали - 15Г1, 18ХГТ, 20Х2Н4А. Обоймы и шарики подшипников в основном предназначены для работы при температурах ниже 120оС в неагрессивной среде. В качестве материала используются специальные хромистые стали марок ШХ15СГ, ШХ20СГ, ШХ15 и ШХ4.

В качестве материала для шарикоподшипников 8322 используются теплопрочные стали, коррозийно-стойкие, низколегированные.

Часто в роли материала для производства сепаратора употребляют текстолит. Помимо металлического сплава, в качестве используемого материала для шаров применяют четырёхазотистый трехкремний. Из-за низкого коэффициента трения, такие подшипники широко употребляют в проектировании скоростных узлов.

Отрицательные черты и достоинства

К плюсам шарикоподшипников 8322 можно отнести:

• малый момент пуска
• нет потребности в частой смазке и уходе
• обширный ассортимент и заменимость
• возможность воспринимать аксиальные нагрузки
• скорость вращения
• малое трение

Положительных сторон множество, этим объясняется повсеместное применение шариковых подшипников 8322.0.

Шариковые подшипники 8322 не избавлены от некоторых минусов, а именно:

• меньшая несущая способность
• малая устойчивость к ударным воздействиям
• более массивные если сравнивать с подшипниками скольжения
• гул, производимый при большой скорости вращения

Чтобы увеличить работоспособность, их производят с четырехточечным пятном контакта. С этой целью внутреннее или внешнее кольцо изготавливается двойным. Шариковые подшипники активно применяют в авиастроении и промышленности.

Упорный подшипник 8322

Ключевые характеристики

Подшипники шариковые 8322 имеют такие параметры:

• возможность работы при изначальном косом монтаже
• возмещение прижимающих сил
• стабильность к тяжеловесным и усиленным нагрузкам
• диапазон рабочих температур -35...плюс сто пятидесяти С

Они могут употребляться в роли поворотных опор. Подшипники 8322 эффективны при использовании на небольших оборотах, в частности в домкратах, тихоходных валах, металлорежущих станках и преобразователях движения. Шарикоподшипники могут лишь по минимуму нагружаться в радиальном направлении.

Употребление и устройство

Механизм относится к разновидности разъемных, что может дать возможность любую из двух частей подшипника при необходимости устанавливать отдельно. Кроме шариковых подшипников с плоскими плотными кольцами делаются элементы с самоустанавливающимися обечайками, употребляемые в деталях в синтезе с доп. обечайками-прокладками. Строение шарикоподшипников 8322 состоит из сепараторов, колец и шариков диаметром 31.75 мм.

Механизмы сходят с конвейера в нескольких типах: двойные и одинарные. Все типы имеют свойства усваивать сильные аксиальные перегрузки. В числе двойных наибольшее распространение приобрела серия 38000 - с тремя кольцами. Более популярные - одинарные подшипники: серии 8000 - основная конструкция, восемнадцатитысячной серии - с самоустанавливающимися кольцами, 688000 - с кожухами и пр.

Размеры, точность движения и припуски отвечает ДИН 620 (Подшипники качения. Допуски для упорных подшипников) и исо 104:1994 / Дин 711. Подшипники качения. Стандарт содержит характеристики двойных и одинарных подшипников. Упорный шариковый подшипник 8322 - подмножество шарикового подшипника качения, на которые действует ГОСТ 7872–89.
