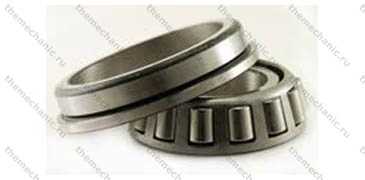

Подшипник 67207

Общая информация о роликовом подшипнике

Смазка и материалы

В ряде ситуаций обоймы роликоподшипников изготавливают из стали марки 18ХГТ. Большая твердость внешних пленок при большой вязкости остальной массы втулки повышает показатели ударной крепости. Эти обоймы подвергают цементации с последующей закалкой.

Кольца роликоподшипников больших размеров и крупногабаритные тела качения (ролики) выполняются из стали типа 20Х2Н4А. До закалки кольца цементируют на глубину где-то четыре мм. Длительность технологического процесса науглероживания составляет около семи дней.

После закалки твердость колец шириной меньше 35 миллиметров и тел качения до пятидесяти пяти мм из сталей ШХ15 располагается в интервалах 60 - 65 единиц шкалы HRC. Ролики и кольца из сплава стали 20Х2Н4А в закаленном состоянии имеют твердость порядка 58 - 65 по шкале HRC. Втулки толщиной больше тридцати пяти миллиметров и немалые ролики калятся до пятидесяти девяти - шестидесяти четырех единиц HRc.

В качестве смазки нашли применение масла и консистентные смазки. Подача смазочных материалов может производится с фронтальной части подшипника роликового. Для модификаций с пластиковым сепаратором нужно инспектировать сочетаемость ПА PA66 и пластичной смазки.

Для роликов, колец чаще всего используют закаленные хромистые высокоуглеродистые сплавы. Для больших роликов и обойм размером от 10 до 30 миллиметров могут применяться стали вроде ШХ15СТ. Для колец толщиной до 10 миллиметров и калибрах роликов до двадцати двух миллиметров применяются сплавы стали типа ШХ15. Обоймы толщиной больше тридцати миллиметров делают из стали наподобие ШХ20СТ.

Штампованный стальной центрируемый по телам качения (роликам) сепаратор обозначается JP3. Для роликовых подшипников 67207 употребляются также латунные вибростойкие, железные сепараторы. Сепаратор из латуни имеет в обозначении M1.

Для смешанных подшипников ролики делают из SiN3. сталей. Сепаратор изготавливают из латуни. Каленые обоймы производят из хромистых подшипниковых. Смешанные роликоподшипники позволяют:

• нарастить обороты
• повысить надежность и живучесть узла
• приобрести диэлектрические характеристики
• снизить шум
• уменьшить инертность
• понизить фрикцию

Фирма NTN благодаря термической обработке гарантирует тепловой интервал 195 град. для исполнения TS3 и двести пятьдесят град. для модификации TS4. Тепловой диапазон применения роликовых подшипников качения цилиндрических однорядных в интервале от минус тридцати до ста пятидесяти градусов. Для моделей с ПА сепаратором с усилением кремниевой нитью разрешены температуры до ста двадцати градусов.

Специфика монтажа и применения роликоподшипников

При установке кольца с натягом на вал необходим разогрев кольца. После монтирования делается смазка, контролируется простота верчения роликоподшипника. Решительно запрещено передавать нагрузку сквозь ролики или сепаратор. Через сборную втулку осуществляется установка требуемой обоймы роликоподшипника.

Перед тем, как установить делают подготовку роликовых подшипников. После подготовки и до противокоррозионной защитной отделки подшипник может храниться менее 2х часов. Для расконсервации используют подогретое до 100 градусов масло. Промывку роликоподшипника проводят в бензине или особых составах.

Проверяется соосность мест посадки, прямизна шпинделя. Напыляется тонкий налет смазки. Проверяется чистота поверхностей, габариты, качество установочных плоскостей. Испытываются каналы подачи смазки.

Подшипники роликовые качения 67207 применяются при повышенных радиальных усилиях и умеренных оборотах:

• для мощных насосов
• на осях механизмов обработки металла
• в узлах машинного и жд транспорта
• для сильно нагруженных преобразователей
• в крупногабаритных электродвигателей

Подшипник 67207 контролируют визуально на полное отсутствие внешних недостатков. Проводят проверку легкости верчения втулок. Контролируют в соответствии с надлежащей ТНПА люфты.

Если имеется ограничение в максимальном диаметре, то используются роликовые подшипники качения без внутреннего или внешнего кольца. После термообработки посадочная плоскость полируется и шлифуется с необходимой прецезионностью. Поверхность вала или корпуса под дорожку тел качения термически упрочняется до значений твердости примерно 60…65 единиц HRC.

Плюсы и минусы роликовых подшипников качения 67207

К несовершенствам роликовых подшипников 67207 относятся:

• жесткие требования к соосности опор
• меньшие разрешенные обороты
• огромное выделение тепла, шум

Особенность вида контакта (линейный) позволяет подшипникам:

• обеспечить очень большую прочность опор
• полтора, 2 раза превысить грузоподъемность близких по размерам шариковых подшипников
• убавить габариты стоек
• качественнее выдерживать ударные, вибро нагрузки

Роликовым 67207 зовется подшипник с прямолинейным контактом тел качения и внутренних дорожек обойм. Он состоит из сепаратора, большого диаметром 72/77 мм и внутреннего диаметром 35 мм колец, роликовых тел качения. Отношение длины и калибра тел качения роликов меньше двух с половиной. Если отношение иное, то можно выделить отдельный класс игольчатых подшипников.

Подшипники оснащенные сепараторами долговечны, воспринимают более высокие угловые скорости. Роликоподшипники 67207 без сепараторов оснащены большим числом роликов. Эти подшипники выдерживают большие нагрузки на нормальных скоростях вращения.

Радиально-упорный роликовый подшипник 67207

Подшипник роликовый радиально-упорный 67207 - изделие, применяемое в разнообразных отраслях промышленности для удержания сил, рождающихся при эксплуатации разных механизмов. Изготавливается по гост 3189-89 (Подшипники шариковые и роликовые).

Устройство и применение67207

Изделия 67207 стали обязательной частью поворотных узлов в полиграфическом, металлургическом, станкостроительном, ПТ парке оборудования. Роликовые подшипники этого типа применяются в нагнетателях, отвесных осях, экструдерах, вентиляторах, генераторах, редукторах.

Идеальный вариант: употребление подобного вида подшипников в комбинации с другими, нивелирующими аксиальные усилия. Радиально-упорные подшипники 67207 удерживают главным образом радиальные, комплексные нагрузки.

Подшипники 67207 делаются из металла марки 100Cr6 по стандарту SAE52100. Существуют закрытые и открытые типы изделий, и устройства с малыми или большими обоймами, воспринимающими значительные аксиальные напряжения. В комплект радиально-упорных роликоподшипников входит полиамидный сепаратор. Определенные модификации обладают сепаратором из сплава.

Виды подшипников

Строение каждого вида обеспечивает прочность, высокую износоустойчивость и бесперебойную работу. Подшипники роликовые радиально-упорные 67207 выпускаются в 4 вариациях: опорный, 4 и 2 рядные, с повышенным углом конусности. Выбирая изделие надлежит помнить следующие факторы:

• характеристики и вид нагрузки
• требуемый эксплуатационный ресурс
• частоту движения шпинделя
• условия использовании

Также надо принимать во внимание размеры, тип сепаратора, уровень шума радиально-упорных подшипников 67207.
