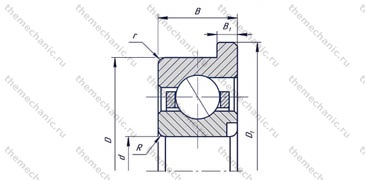

Подшипник 5-6467/630ЛУ
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+74951486333 zakaz@themechanic.ruДоставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте themechanic.ru/catalog/
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Маркировка | 5-6467/630ЛУ |
| КЛАССИФИКАЦИЯ ПОДШИПНИКА | |
| Вид подшипника | подшипник качения |
| Вид тела качения | шариковый |
| Вид воспринимаемых нагрузок | радиально-упорные |
| ПОСАДОЧНЫЕ РАЗМЕРЫ | |
| Внутренний диаметр, диаметр отверстия внутреннего кольца | 630 |
| Наружный диаметр подшипника | 708 |
| Ширина подшипника | 22 |
| Масса подшипника | 10 |
| ХАРАКТЕРИСТИКА ПОДШИПНИКА | |
| Категория | промышленные |
| КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ | |
| Особенности конструкции | предназначены для восприятия радиальных и осевых нагрузок. Их способность воспринимать осевую нагрузку зависит от угла контакта, представляющего собой угол между плоскостью центров шариков и прямой, проходящей через центр шарика и точку касания шарика с дорожкой качения. С увеличением угла контакта осевая грузоподъемность возрастает вследствие уменьшение радиальной. По скоростным характеристикам радиально-упорные подшипники не уступают радиальным однорядным. Увеличение угла контакта приводит к снижению допускаемых частот вращения и увеличению воспринимаемой подшипниками односторонней осевой нагрузки. В подшипниках типов 36000, 46000 и 66000 предусмотрен скос на наружном кольце, необходимый для сборки на заводе-изготовителе. При монтаже и эксплуатации разъему подшипников препятствует замок, образованный между дорожкой качения и скосом. Сепаратор центрируется по внутреннему кольцу. Подшипники устанавливают на жестких двухопорных валах с небольшим расстоянием между опорами, а также в узлах, где требуется регулирование зазора в подшипниках при монтаже или в процессе эксплуатации. В процессе эксплуатации зазоры в сдвоенном подшипнике с наружными кольцами, обращенными друг к другу широкими (типы 236000, 246000 и 266000) или узкими (типы 336000, 346000 и 366000) торцами, не регулируются. Начальный зазор между внутренними кольцами у подшипников типов 236000, 246000 и 266000 (при осевой фиксации на валу) и между наружными кольцами подшипников типов 336000, 346000 и 366000 (при осевой фиксации в корпусе) имеет минимальное значение или полностью ликвидируется. В последнем случае в опоре создается предварительный натяг, с помощью которого устраняется осевая и радиальная игра вала или корпуса в процессе работы узла, увеличиваются грузоподъемность комплекта подшипников, их жесткость, точность вращения и долговечность. Подшипники одного комплекта невзаимозаменяемы с подшипниками другого комплекта того же типа. Подшипники типов 236000, 246000 и 266000 воспринимают радиальные, комбинированные и двусторонние осевые нагрузки, обеспечивают угловую жесткость опоры, могут применяться в «плавающих» опорах без фиксирования наружных колец в осевом направлении. Подшипники типов 336000, 346000 и 366000 воспринимают радиальные, комбинированные и двусторонние осевые нагрузки при меньшей угловой жесткости опор, чем у подшипников типов 236000, 246000 и 266000. Допустимые нагрузки для подшипников типов 236000, 246000, 266000 и 336000, 346000, 366000 по сравнению с соответствующими однорядными подшипниками: радиальная - больше в 1,8 раза; осевая (в обе стороны) - такая же, как у однорядного подшипника. Подшипники типов 436000, 446000 и 466000, обращенные друг к другу разноименными торцами, воспринимают (по сравнению с однорядными подшипниками) почти двойную одностороннюю осевую нагрузку. Их применяют в узлах с очень большими осевыми усилиями при достаточно высокой частоте вращения, когда упорные подшипники не могут быть использованы. При более значительных осевых усилиях применяют комплекты из трех и четырех однорядных подшипников. У подшипников с разъемным внутренним (тип 176000) или наружным (тип 116000) кольцом профили дорожек качения образованы двумя дугами со смещенными центрами. Шарик касается колец в четырех точках. Подшипники могут воспринимать радиальную, а также двустороннюю осевую нагрузку, которая не должна превышать 70% неиспользованной допустимой радиальной нагрузки. Их применяют в опорах с жесткой двусторонней осевой фиксацией, а также для восприятия чисто осевой нагрузки, когда подшипники других типов не подходят по скоростным или нагрузочным характеристикам и нежелательно регулирование зазора в подшипнике в процессе эксплуатации. Подшипники 178000 используют с целью обеспечения высокой точности при большой скорости вращения в шпинделях станков в паре с цилиндрическими ролико-подшипниками |
Общая информация о шариковом подшипнике
Достоинства и минусы
Преимущества:
- небольшой момент пуска
- не нужна постоянная лубрикация и уход
- малое трение
- быстроходность
- способность противостоять аксиальным перегрузкам
- широкий ассортимент и заменимость
Положительных сторон немало, чем и обусловлено широкое применение шарикоподшипников 5-6467/630ЛУ.
Подшипники шариковые 5-6467/630ЛУ имеют ряд недочетов, а именно:
- более крупные по сравнению с подшипником скольжения
- низкая несущая способность
- "нежность" конструкции
- шум, издаваемый на больших частотах вращения
Чтобы поднять работоспособность, их производят с четырехточечным пятном контакта. Для этого внешняя или малая обойма делается двойной. Шариковые подшипники широко применяются в самолето-строении и сельскохозяйственном машиностроении.
Маркировка подшипников
Условное обозначение шарикоподшипников выполняется в соответствии с шаблоном Y YY Y Y YY, где:
- 4-й символ справа - определяет тип (упорно-радиальный шариковый - 8, радиальный шариковый сферический - 1, радиальный шариковый - 0, упорный и радиально-упорный шариковый - 6)
- 6 и 5-я цифра справа - разновидность подшипника (наличие канавок, буртов или защитных шайб)
- седьмая цифра - характеристика ширины
- 2 цифры справа - посадочный диаметр
- 3-я цифра справа - серия шарикового подшипник (сверхлегкая - 8 и 9, особо легкая - цифрами один и семь, легкая - два, средняя - цифрами 3, средняя широкая - 6, легкая широкая - цифрами 5, тяжелая - цифрами 4)
Полная маркировка подшипника образовывается соединением его условного обозначения и обозначения завода-изготовителя. По правую сторону от условного обозначения также может располагаться вспомогательное условное обозначение материала шарикового подшипника. Класс точности располагают слева от маркировки, через дефис.
Варианты установки шариковых подшипников
Больше всего распространены следующие способы фиксации шарикоподшипников:
- Осевое защемление вала в двух опорах. Подшипники в таком случае ставятся враспор. Они опираются на заплечики шпинделя и в торцы крышек корпуса. Данный метод подойдет при небольшой длине шпинделя.
- Аксиальная фиксация шпинделя в одной опоре, а другую опору делают "скользящей". Эта опора воспринимает исключительно радиальную нагрузку и не мешает движению шпинделя. Поэтому в ее конструкции используют радиальный шарикоподшипник. Основной недостаток такого метода - малая жесткость вала.
Подшипники нуждаются в меньшем количестве жидкой смазки и просты при обслуживании. Если сравнивать с трением скольжения, трение качения, значительно ниже. Подшипники шариковые 5-6467/630ЛУ употребляются в узлах вращения для снижения трения.
Конструктивная отличительная черта подшипника шарикового 5-6467/630ЛУ заключается в наличии внешней обоймы размером 708 мм, сепаратора (предназначается для отделения обойм, в котором находятся шарики) и внутреннего кольца диаметром 630 мм.
Правильная эксплуатация шарикового подшипника
Тела качения и обоймы могут трескаться из-за перекосов и сильных ударов. Подшипники могут быть повреждены из-за искривления при повышенной нагрузке, износа при попадании в него грязи, а также из-за усталостного растрескивания от возникающего напряжения.
Износ шариковых подшипников снижают путем своевременной фильтрации масла и использования уплотнителей.
Материалы
Так как данные шариковые подшипники можно применять при обширном диапазоне условий, то их производят из различных материалов.
При изготовлении крупных шариковых подшипников применяются науглероженные стали - 20Х2Н4А, 18ХГТ, 15Г1. Шары и кольца шариковых подшипников чаще всего предназначены для работы при температуре ниже 120 град. по Цельсию. Используются хромистые стали марок ШХ20СГ, ШХ4, ШХ15 и ШХ15СГ.
Для шариковых подшипников 5-6467/630ЛУ применяются низколегированные, латунь, Al и бронза.
Кроме стали, в качестве материала для шариков применяют четырёхазотистый трехкремний. Благодаря невысокому показателю коэффициента трения, подшипники хорошо используются в проектировании скоростных приборов. Часто в качестве материала для изготовления сепараторов употребляют текстолит.
Как крепятся подшипники 5-6467/630ЛУ
Закрепление с помощью гаечного соединения (наиболее распространенный способ). Затяжка гайками дает надежное осевое крепление подшипника и даёт возможность совершить установку подшипника с минимальным натягом.
Виды крепления без гайки не могут сделать надежную затяжку. Для этого потребуются прибавочные посадки либо повышение прочности шпинделя.
В малонагруженных подшипниковых узлах допускается применить крепеж с применением кольцевых стопоров, изготовленных из круглой проволоки. Поскольку закрепить концевые подшипники с помощью планки или подкладной шайбы, установленные под резьбовые штыри, не может обеспечить надежной затяжки.
Радиально-упорный подшипник 5-6467/630ЛУ
Подшипник качения радиально-упорный 5-6467/630ЛУ используют в различных узлах. Работа его основана на движении тел качения по специальным дорожкам. Все устройство помещено в сепаратор. Канавки находятся на зеркале внешних обойм.
Конструктивные особенности
Рабочие сепараторы подшипников 5-6467/630ЛУ выпускают чаще всего из стекло полиамида. Порою используют стальные сплавы и латунь. Со стороны тел качения присутствует повышенный кагат для упора и уклон на одном кольце радиально-упорного шарикоподшипника с другой стороны.
Расчётный градус контакта составляется двенадцать градусов. Фаска борта обоймы предоставляет опцию вмонтировать в радиально-упорном шарикоподшипнике 5-6467/630ЛУ большое число шаров и увеличить тоннажность. Процент аксиальной нагрузки на радиально-упорный подшипник составит приблизительно 70 % от неиспользованной радиальной.
До 150% статической нагрузки воспринимает упорно-радиальный подшипник с углом наклона двадцать шесть град.. Поворот 15 градусов позволяет воспринять аксиальную нагрузку в границах до семидесяти пяти процентов от неутилизированной возможной лучевой.
Между контактируемыми частями имеется точечное пятно контакта. Свойства конструкции могут весьма повысить скорость вращения. Величина момента трения в зазоре канал-шарик самый маленький.
С повышением угла контакта падает величина частоты вращения и происходит рост аксиальной грузоподъемности. Путем изменения величины градуса контакта регулируют грузонесущую способность и потенциальную скорость вращения. Со снижением градуса растет рабочая частота и снижается продольная тоннажность. Шариковые подшипники 5-6467/630ЛУ принимают воздействия больших постоянных и динамических напряжений.
Основные параметры 5-6467/630ЛУ
Имеется несколько типов упорно-радиальных подшиников. На наши упорно-радиальные шариковые подшипники распространяется ГОСТ 3189-89 и ГОСТ 831-75. Виды и характеристики регламентируются стандартами.
Основным значением шариковых подшипников 5-6467/630ЛУ является большая динамическая и статическая нагрузка. Очень большую роль имеют посадки и максимальная частота вращения. В перечень главных параметров входит долговечность и точность.
Подавляющее большинство изделий оснащено массивными сепараторами с окошками. Особые требования предъявляют к смазке. Несвоевременная смена смазки либо неправильные добавки уменьшают длительность работы сепаратора. Шариковые подшипники 5-6467/630ЛУ надежны при долговременной эксплуатации в среде с большими температурами.
Особенности монтажа
Шариковые подшипники поступают с изготовления сразу пригодными к установке. Разрешается их применение с ранее поставленным радиально-упорным шарикоподшипником при условии соблюдения нужного внутреннего аксиального промежутка. Напряжения распределяются пропорционально. В добавочных конструкциях нет необходимости.
Для нормальной работы нужна постоянная незначительнейшая нагрузка упорно-радиального шарикоподшипника качения. В ходе эксплуатации в обстоятельствах больших скоростей исполнение этого условия очень важно. Силы инерции и фрикции провоцируют проскальзывание шариков по дорожке. Шумы и вибрационные воздействия во время работы говорят о нарушении соосности в ходе монтажа радиально-упорных шарикоподшипников.
Нашли применение упорно-радиальные шарикоподшипники в электродвигателях и металлорежущих станках. Устанавливают упорно-радиальные шарикоподшипники 5-6467/630ЛУ во многих узлах.
