Подшипник 226906К

Общая информация о шариковом подшипнике

Область применения шариковых подшипников 226906К (лучше всего для следующих вариантов использования):

• эксплуатационные недочеты в виде отклонения от оси вала
• мелкие диаметры валов
• немалая частота вращения
• маленькие нагрузки
• радиальные напряжения

Главные плюсы: очень высокая точность, богатый ассортимент, бесшумность, противодействие перемещению шаров слабо зависит от частоты вращения и приложенной нагрузки и может составлять 0,0005 - 0,001 сантиметров, повсеместная применяемость, скорость вращения, незначительное биение. Недостаток - слабая нагрузоустойчивость.

Делаются по: ЕТУ 100, ТУ 37.006.153-89, ГОСТ 520-2011, СТ СЭВ 6427-88), ГОСТ 1 8338-75 (СТ СЭВ 3795-82), ГОСТ 10058-90 (ИСО 1224-84, ИСО 8443-86.

Основные признаки, по которым характеризуют подшипник 226906К:

• высота обоймы (H)(малой (B) и внешней(T)): принято сливать в одну характеристику, так как совпадают
• dmin равный 32 мм: посадочный диаметр малого кольца - соответствует D шейки шпинделя
• вес (кг): 1-й единицы либо тысячи - чаще применяют на этапе конструкторской разработки для расчета массы проектируемой машины
• установочный диаметр (Dmax): диаметр внешнего кольца - существенен при выборе, затем чтобы быть уверенным, что подшипник станет в узел

Принцип действия: качение круглых тел качения в желобах колец

Самый распространенный вариант. Форма тела качения сфера. Шарикоподшипник может эффективно противостоять сдвигу рабочего вала в радиальном направлении и неэффективен в осевом. Шариковый подшипник 226906К относят к семейству подшипников качения. Принцип действия: качение тел качения (шариков) по беговым дорожкам наружных колец. Один из самых общераспространенных разновидностей подшипника.

В состав шарикового подшипника включаются: внешнее кольцо, шарик, сепаратор и внутреннее кольцо. Сепаратор нужен для направления тела качения что дает рост рабочей скорости шарикоподшипника. Сепаратор подшипника бывает мехобработанным, вырубным (штампованным) или из полимера.

Вырубленный прессом сепаратор делается из сплава стали с невысоким процентом углерода в соответствии с НД ЕН10111:2000. Произведенный при помощи мех обработки сепаратор изготавливают из конструкционной стали марки St 52 в соответствии с EN 10025:2004 либо латуни (CW612N)CuZn39Pb2 согласно НД ИСО1652:1998 (медь и её сплавы). Фотополимерный сепаратор изготовляют из полиэфирэфиркетона (PEEK), стеклотекстолита, ПА-6.

Выпуском шарикоподшипников 226906К занимается большое количество фирм: ОАО "Харьковский подшипниковый завод", ОАО "Бакинский подшипниковый завод", ОАО "Десятый подшипниковый завод" или ОАО "Самарский подшипниковый завод".

Композитные шары выпускают из Si3N4 по ИСО 26602-2017. Материал стальных шариков: ШХ-15СГ в соответствии с ГОСТ 4727; сверхчистая хромоуглеродистая сталь со сквозной закалкой (аналог 1.3505 по ISO 683-17:1999); сталь NitroMax. Металлические шарики делаются согласно ГОСТ 3722-2014. Шар подшипника размером 12.303 мм может быть термообработан до таких параметров твердости: порядка 65 единиц по HRC.

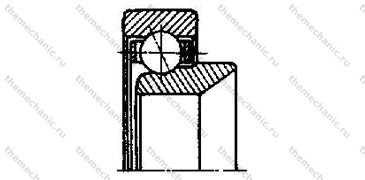

Радиально-упорный подшипник 226906К

Инженерная особенность - смещение дорожек качения внешнего кольца калибром 72 мм относительно малого диаметром 32 мм в линейном направлении. Величина смещения беговых дорожек отражает контактный угол, характеризующий тоннажность.

Могут эксплуатироваться в рабочей среде при температуре более 100 градусов Цельсия. Изделия обеспечивают работоспособность хрупких осей при высоких величинах продольных усилий. Применяются для габаритного оборудования. Двухрядные шариковые подшипники отлично воспринимают радиальные усилия и осевые напряжения в 2-ух противоположных по вектору приложения направлениях.

Проектный контактный угол абсолютно любого вида подшипников - 36 градусов и меньше. При росте угла контакта радиально-упорного шарикоподшипника 226906К возрастает аксиальная мощность, с уменьшением – радиальная.

Подшипник шариковый радиально-упорный 226906К - механизм для динамического механизмов и машин, противостоящий воздействию усилий, воздействующих в продольном направлении и под прямым углом ему.

Однорядный шарикоподшипник 226906К воспринимает действие различных по плоскости приложения напряжений одной направленности. Подшипник инсталлируется в паре с таким же подшипником, противостоящим усилиям в обе стороны.

Радиально-упорные шарикоподшипники 226906К эффективно работают в тяжелых условиях прокатных станов. Монтаж подшипников потребует строгого выдерживания соосности шпинделей для избежания биения тел качения о плоскость дорожек, что выражается через шум и вибрацию.

По устройству, радиально-упорные подшипники 226906К изготавливают:

• по стандарту 832-78 – сдвоенные (дуплекс)
• по ГОСТ 831-75 (Подшипники шариковые радиально-упорные однорядные), стандарту 8995-75 (Подшипники шариковые радиально-упорные однорядные) - однорядные разъемные и неразъемные
• cогласно ГОСТ 4252-75 - двухрядные
