Торцовочная пила с протяжкой

55

Торцовочные пилы и их виды

Торцовочные пилы как инструмент достаточно удобны в работе и имеют преимущества перед другими инструментами, которые используются для работ с деревом. К тому же этот инструмент можно применять для распиловки цветных металлов, пластиковых материалов, ламината и тому подобных материалов.

Главное преимущество, что торцовка имеет небольшой вес, при этом работы производятся быстро и с соблюдением  точности работ и под необходимым углом.

Этот вид пил применяют в основном в мебельном производстве, при производстве монтажных работ по строительству, а также в столярных цехах или домашних мастерских.

Выпускаемые модели от разных производителей имеют общие черты – это принцип работы, разница в конструкции, которая у каждого производителя своя. Это и понятно, так как это обычно защищено патентом.


По виду этот инструмент имеет три вида:

  1. стационарные;
  2. ручные;
  3. гибридные.

Первый вид наиболее устойчивый, крепится на специальной литой станине, чем обеспечивается высокое качество работы. Выполняет обычно, как поперечную резку, так и продольную. Применяется такое оборудование в основном в больших столярных цехах, так как ему нужно сравнительно большую территорию, да и по цене такой станок стоит более 200000 тысяч рублей.

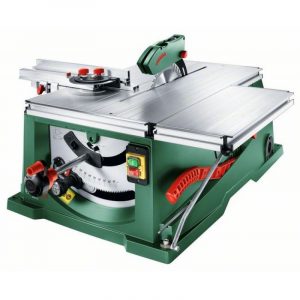

Торцовочный станок на облегчённой станине, произведённый компанией Бош

Есть полуоблегчённые станки, с более легкой станиной, которые не столь производительные, но заслуживают своё внимание. По цене они более дешевые, например, станок Бош по цене 27000 рублей. Количество моделей в продаже намного меньше, чем у второго вида.

Второй вид, ручные пилы, используются только для поперечной резки, но их преимущество в том, что они дают большее качество, чем остальные виды пил. Кроме того, можно производить рез под определённым углом. Разнообразие инструментов достаточно большое.

Торцовочная ручная пила Бош с функцией распила под углом

Гибридные пилы сочетают в себе и продольные и поперечные работы за счет расклинивающего ножа и диска. Конечно, как и любой комбинированный инструмент, он не обеспечивает должного качества и не может быть долговечным.

Выбирая пилу, конечно, это учитывается.

Торцовочная пила с протяжкой – что это

Конструкция торцовочной пилы достаточно простая, её можно увидеть на приведенной ниже схеме.

Схематическое изображение торцовочной пилы с протяжкой

Двигатель, который устанавливается на торцовку, может быть как асинхронным или коллекторным. Коллекторный пользуется большим спросом, так как он дает большее количество оборотов, чем асинхронный, обслуживать его практически не нужно, только периодическая замена щёток. Асинхронный же имеет больший срок службы, работает с меньшим шумом, но мощность его меньше.

По расположению двигателя стандартно он размещается справа, но в последних моделях его стали устанавливать сзади, что дает возможность лучше видеть рабочее место при работе.

Передача устанавливается ременная или зубчатая. При ременной переключать передачи проще, но ремень иногда может проскальзывать при его изношенности.

В моделях с прямой передачей эту проблему решили, но показатели скорости вращения у таких пил хуже.

Станина изготавливается из облегченных материалов, таких как алюминий или магний. Защитный кожух защищает работающих с инструментом от травм.

Что увеличить возможность торцовки, в неё встраивается протяжной механизм. При этом на двух  параллельных рейках монтируется функциональный модуль, что позволяет свободному передвижению пильного диска в процессе резки. Этот механизм является подвижный в виде кругообразной части, имеющей возможность движения до достижения выставленных размеров относительно угла. При этом ширина изделий, с которыми можно работать, увеличиваться. Он крепится при этом на станине

Выбирая торцовочную пилу по дереву с протяжкой, нужно учесть некоторые моменты.

Есть опции в пиле, которые являются основными, а есть дополнительными.

В качестве основных можно назвать сам стол для пиления, к которому прикреплены с одной стороны стойка, с другой стороны пильный диск, который движется сверху грифа.

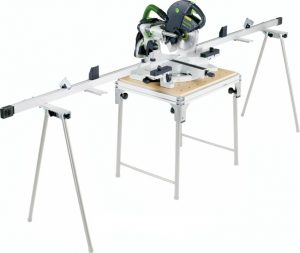

Стол для пиления как один из необходимых и сложных элементов торцовочной пилы

Он считается и самой сложной частью инструмента. Для пилы с протяжкой имеет гриф большей длины, чем у обыкновенной. Необходимым дополнением является также зажимная рукоятка, без которой невозможно зафиксировать стол относительно основания пилы и фиксатор, при помощи которого производится настройка наиболее применяемых углов. Также необходимо иметь в комплектации шкалу с разметкой углов, от 0 до 45 градусов и надёжную фиксацию стола по выбранному углу. Встроенные струбцины и разного вида упоры помогают фиксировать заготовку для обработки.

Как обычно, в комплект входят и подставки под станину, которые расширяют площадь основания.

Необходимой опцией является плавный пуск и защита от неожиданного электрического пробоя по корпусу.

Электроника является дополнительной опцией, и её наличие не является необходимой.

При этом хотелось бы отметить, что электронные настройки очень помогают при более точной настройке и работе торцовочных пил. Это также относится  и к лазерной наводке и подсветке, которая хоть и полезная, но существенно влияет на цену торцовочной пилы с протяжкой. Дополнительной опцией является и функция подключения пылесоса.

Как правильно выбрать и купить торцовочную пилу с протяжкой

Если есть необходимость в приобретении торцовочной пилы, конечно же нужно решить, какие характеристики и опции должны быть у инструмента согласно  его предполагаемой эксплуатации.

Естественно, как и любой инструмент, который будет использоваться время от времени, покупать нужно бытовой инструмент со стандартным необходимым набором функций и небольшой мощности. Если инструмент используется для постоянной работы и является средством дохода, тут желательно приобрести универсальную пилу с дополнительными функциями, которые значительно облегчают работу. Сам протяжной узел помогает работать с заготовками с толщиной и шириной больше, чем у стандартных пил.

Следующим и важным пунктом, влияющим на выбор инструмента, есть его безопасность в работе. Такие пилы считаются самыми травмоопасными.  Поэтому защитный кожух и  такая функция, при помощи которой блокируется случайный пуск пилы. Вес пилы также важен, ведь инструмент нужно держать в руках. Инструмент должен быть удобен в работе и это немаловажно. Если он изначально неудобен в использовании, это скажется на производительности.

Конечно, для профессионального использования выпускается инструмент большей мощностью, чем для бытовых целей, соответственно, вес его будет больше, как и габариты.

В зависимости от нужных размеров, которые будут производиться, подбирается и размер пильного диска, а соответственно, и мощность торцовки. Желательно размер диска в диаметре должен быть не менее 200 мм.

Также нужно обратить внимание на материал, из которого изготовлены узлы пилы и станина. Металл должен быть соответственного качества, пластиковые детали должны присутствовать в минимальном количестве.

Все технические характеристики выбираются исходя из вышеуказанных требований и способа эксплуатации: мощность, крутящийся момент и остальное.

Выбор по модели торцовочной пилы с протяжкой

Как указывалось выше, моделей торцовочных выпускается достаточно, что бы при покупке было растеряться. Ставить вопрос: какая лучшая торцовочная пила с протяжкой, думается, будет неправильно. Каждый хозяин инструмента понимает, что то, что хорошо для одних условий работы, может быть неприемлемо для других условий.

Для начала неплохо бы посмотреть рейтинг торцовочных пил с протяжкой, посмотреть их характеристики

Наибольшее количество положительных отзывов, как обычно, отмечается у торцовочная пила с протяжкой от компании Макита, Бош, весьма неплохо отзываются о немецким производителем Матабо.

Торцовочная пила Макита с протяжкой

Например, марка Makita LS 0714, по цене 27 800 рублей имеет неплохую мощность 1010 Втс размером диска 190 мм, при этом имеет дополнительные опции, такие, как пылеудалительная система, подсветка.

Немного дешевле стоит пила, имеющая 4, 7 из 5 отличных отзывов, выпускаемая компанией Метабо.  Например, KGS 216M при цене от 15300 рублей, она мощная, до 1500 Вт, а размеры пильного диска 216 мм. Кроме этого, из полезных опций имеется плавная регулировка скорости, подсветка, лазерная указка, система удаления пыли (возможность подключение пылесоса), блокировка срабатывания шпинделя. Кроме того, в комплект поставки входит, как и положено, упор, зажим для заготовки, сам пылесборник.

Протяжка позволяет обрабатывать достаточно широкие заготовки.

Регулируемый наклон до 47 градусов и угловая скорость 5000 оборотов, возможность резки тонкостенного металла.

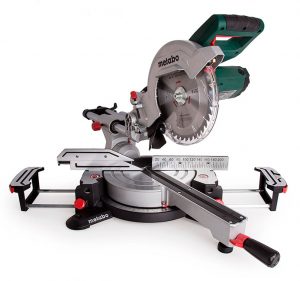

Metabo-KGS-216-M, торцовочная пила

Её можно рекомендовать в качестве недорогой торцовочной пилы с протяжкой. Если интересует бюджетный вариант пил, можно рассмотреть Зубр, Интерскол. Это российская марка, но Зубр производится в Китае, а Интерскол в Татарстане. По качеству исполнения для бытового инструмента Зубр заслужено может получить оценку 4, тем более цена такой пилы от 7800 рублей. Пила Интерскол может легко использоваться и для профессиональных работ, инструмент изготавливается добротно, конструкция продуманная. Недостаток – это плохая работа пылесборника и подключение пылесоса требует доработки. По цене она может стоит от 11000 рублей.

Как недорогой бюджетный вариант можно рассматривать торцовочную пилу, имеющую протяжку, с маркой Р.I.Т.. Имея основание из металлического литья, которое может фиксироваться к столу, она имеет хороший запас мощности. К тому же имеет хорошую цену, от 7000 рублей и выше, в зависимости от модели.

Если вы для себя не решили, какую торцовочную пилу с обязательной протяжкой выбрать, что бы ваши запросы были решены и не было слишком дорого, попробуйте изготовить пилу своими руками. Для этого можно использовать болгарку,  ручную циркулярную пилу.

Изготовить её в домашних условиях просто. Достаточно посмотреть несколько видео и чертежи.

Сам маятниковый механизм, который должен быть в такой конструкции, легко изготовить из деревянной доски, да и корпус изготавливается из неё. Собирается маятник на болте длинномере.

Остальное – ваши возможности и ваша фантазия.
