Резцы для токарного станка по металлу

Токарные работы и виды резцов, которые применяются для токарных работ

Изготовить идеально круглую сферу, изготовить червячную передачу, или выточить просто втулку или подобные работы невозможно без применения токарного станка. Этот станок , который состоял из таких деталей, как колесо, крепкая бечёвка и ножная подача, был изобретен очень даже давно и использовался, в основном, для обработки дерева. Уже тогда мастера знали, что сделать круг вручную практически невозможно.

Станкостроение развивается, токарные станки сейчас используются не только на предприятиях, но и в домашних мастерских.

Токарные работы, особенно работы по металлу связаны с применением специальных инструментов — резцов, без которых работа на станке не представляется возможной. На качество и гарантированную точность размеров при изготовлении деталей влияет геометрия резца, правильность заточки, материал, который применяется для его изготовления и, естественно, мастерство токаря.

Резцы для работ по металлу состоят из двух частей, это державка, при помощи которой инструмент крепится на стойке и рабочая часть резца или головка, которая участвует в процессе обработки.


По виду они различаются по тому, в какую сторону идет подача. Могут быть левыми, применяемыми в случае правой подачи и правыми, применяемые в случае подачи влево.

Также различают следующие виды резцов для токарного станка по металлу:

  1. резцы для черновой обработки металла или обдирочные;
  2. получистовые резцы, которыми производится окончательная обработка в размер;
  3. чистовые резцы или доводочные, которыми в основном завершают работу;
  4.  резцы для сверхточной обработки.

По способу изготовления они делятся на:

  1. цельные, изготавливаемые полностью из стали с легирующими добавками;
  2. резцы с напайками из специальных твердых сплавов, являются самыми применяемыми;
  3. резцы, у которых твердосплавные пластины прикручиваются при помощи специальных крепёжных приспособлений;
  4. сварные, где рабочая часть приварена к державке, используются редко.
Различие резцов по способу изготовления

По конструкции есть четыре основных типа:

  1. прямые, у которых головка находится по одной линии с державкой;
  2. изогнутые, у которых форма державки имеет изгиб;
  3. отогнутые, у которых между головкой и державкой есть угол;
  4. оттянутые, для глухих и сквозных отверстий, головка имеет меньший размер, чем державка, и имеет небольшой угол.
Виды резцов по конструкции

Далее делятся резцы по назначению или виду работ.

Виды токарных резцов

Особенности заточки токарных резцов

При затачивании резцов по металлу для токарного станка нужно понимать, что это процесс, к которому нужно отнестись очень серьезно, и зависит и от назначения резца и от его конструкции и материала, из которого он изготовлен. Что бы процесс заточки прошел правильно, нужно знать все элементы конструкции головки резца, которую нужно затачивать. Конечно, этому можно научиться и в учебном заведении соответствующего профиля, но попробуем разобраться.

Есть рабочая поверхность, которая состоит из двух типов поверхностей: рабочей, по которой отходит стружка при точении и две задних, основной и вспомогательной в зависимости от того, какой из них резец обращен к заготовке. Пересечение этих кромок дают нам режущую кромку.

Конструкция рабочей части резца

А место, где пересекаются две задние кромки, называется вспомогательной режущей кромкой

При пересечении этих двух кромок, режущей и вспомогательной, образуется так называемая вершина резца. Это хорошо представлено на схеме.

Если взять, соответственно схемы, главную заднюю поверхность головки и её переднюю поверхность, получим угол заострения; задний главный угол получается, если возьмём заднюю основную поверхность и плоскость резания; передний главный угол составляют передняя поверхность головки и плоскость, которая отстоит от плоскости резания на 90 градусов. Если взять сумму этих углов, она всегда должна быть 90 градусов.

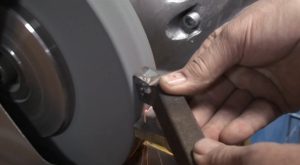

Заточка токарного резца по металлу на точильном станке

Зная геометрию резца, заточку произведете правильно. Наиболее применяемым является круг из абразива соответствующей зернистости.

Параметры и углы заточки резцов

Зернистость зависит от материала, из которого изготовлена рабочая часть резца – из легированной стали или твердосплавных напаек. В первом случае лучше отдать предпочтение заточным кругам, имеющим среднее зерно и изготовленными на основе специального корунда, во втором случае лучше использовать карборунд. Перед самим процессом необходимо посмотреть несколько видео, что бы не испортить дорогостоящий резец.

Например, можно посмотреть такие:

Выбор и покупка токарных резцов

Если предстоит купить резцы для токарного станка по металлу, нужно научиться их правильно выбирать. Резец подбирается в зависимости от того, какую деталь вам нужно обработать, из какого она будет материала, какой формы будет деталь и какую чистоту поверхности нужно получить. Если, к примеру, это будет цилиндрическая деталь без внутреннего отверстия, нужен проходной отогнутый, проходной прямой или  упорный резец. Материал, из которого изготовлена будущая деталь, в основном влияет на материал, из которого будет изготовлен резец – легированная сталь, инструментальная или резец с напаянными пластинами.

От этого во многом зависит цена резцов для токарного станка по металлу.  Хотя и производитель также играет роль в ценообразовании.

Например, очень широкий выбор резцов российского производства. Если взять резец, который имеет  пластину, изготовленную из твердого сплава Т5К10, напаянную согласно технологии, Храпуновского инструментального завода, отрезной для токарного станка по металлу, его цена будет от 2200 рублей. Марка эта достаточно известна, как в России, так и за пределами страны, хорошее качество, нормальные цены. Если брать резцы, изготовленные из легированной стали, их цена будет от 91 до 340 рублей в зависимости от формы.

Резец Храпуновского инструментального завода

Большой выбор резцов от российско- китайской компании Техносталь. Резцы неплохие, цена доступная, 180 -270 рублей в среднем. Судя по отзывам, резцы требуют дополнительной шлифовки и заточки, в остальном инструмент работоспособный. Он изготавливается согласно ГОСТ 18878 -73, согласного которого минимальное сечение резцов h*b может быть 8*8 мм, например, это резец с обозначением 2100-0201 правый и 2100 -0202 левый с в пластиной, изготовленной из твердого сплава ВК6впаяной согласно технологической карте, также резцы для токарного станка по металлу могут быть 10*10 мм, 12*12 мм до 32*20 мм. Первые три размера применяются для резцов, которые используются  для настольного токарного станка по металлу.

Гост посмотреть можно по ссылке ниже.

Также размеры резцов представлены в соответствующих ГОСТах.

Наборы резцов и их самостоятельное изготовление

Если покупать резцы и затем их самостоятельно доводить и затачивать, можно заказать резцы для токарного станка по металлу такому специалисту, который специализируется на этих работах и имеет соответствующий металл, можно изготовить самодельные, особенно это касается инструмента для настольного токарного станка по металлу, то есть малоразмерных резцов, имеющих такое сечение, как 8*8 мм, 10*10 мм, 12*12 мм.

Набор резцов со сменными пластинами

Сменные резцы для токарного станка по металлу или правильнее назвать сменные пластины, которые крепятся на державке, можно  применять покупными, а также можно изготовить самому ввиду их высокой цены. Для обработки небольших деталей они вполне подойдут. Такими резцами можно обрабатывать чугун, высоколегированную сталь. Если нужно обрабатывать цветной металл, применяются пластины, изготовленного из специального синтетического алмаза.

Небольшого размера резцы для настольного станка можно также изготовить из старых сверл по металлу, из частей сломанной пилы и тому подобных материалах.

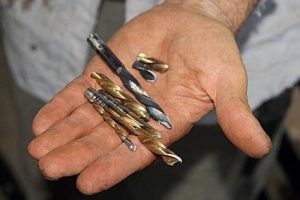

Сверла по металлу, вышедшие из строя, вполне подойдут для переделки их в резцы

Что касается наборов резцов по металлу, можно посоветовать продукцию компании Энкор КНР, например 5 штук резцов будет стоить 1680 рублей. Кстати, продукция компании отличается не только дешевизной, но и относительным качеством.

Набор резцов Энкор

Можно приобрести и набор из 8 штук из стали HSS от компании VISPROM, Россия, за 5100 рублей, размер  державки 10*10 мм, которая выпускает различного вида металлообрабатывающие станки. Конечно, покупать в комплекте резцы намного выгоднее, чем покупать по одному. Отзывов на них ни хороших, ни плохих нет.

Набор резцов от компании VISPROM, Россия

Есть недорогой комплект от компании JET, Зубр, NEXTTOOL. Последнее наименование используют для работ мягких металлов и пластика.
