Сварка и оборудование, при помощи которого этот процесс происходит

Сварка это — соединение двух материалов путём плавления. При помощи высокой температуры края соединяемых материалов  расплавляются, перемешиваются между собой, образуя однородный сварочный шов. Очень часто, за исключением некоторых видов сварки, в этом процессе участвует и материал электрода. Высокая температура достигается за счет электрической дуги между электродом и свариваемым материалом, электронного луча, лазерного луча, газовой сварки и таким же способами, вызывающими плавление металла.

Большую часть соединений приходится на металлические детали, но в последнее время сварка широко начала использоваться для соединений изделий из пластмассы, керамики и сочетаний этих материалов.

Естественно, сам процесс сварки небезопасен. Нужно соблюдать особенную технику безопасности, что бы не попасть под поражение электрическим током, ожогом как роговицы глаз, так и различных частей тела, как инфракрасным излучением, так и ультрафиолетовым, а также брызгами от расплавленного металла.

Источников для создания электрической дуги и её поддержания бывает несколько. Это трансформаторные источники, инверторные, выпрямители. Есть и такие как сварочные агрегаты, которые работают по принципу двигателя внутреннего сгорания.

Самое большое применение из этих аппаратов приходится на  сварочные трансформаторы, а также инверторные сварочные аппараты постоянного тока.  Если посмотреть инвертор, он использует в работе токи высокой частоты,  при этом работая за счет встроенных внутри силовой электроники, а также небольших по размеру трансформатора — преобразователя. Как достоинство  этого аппарата можно отметить компактность, вес, для бытового использования он достаточно небольшой, до 5 кг, а также энергопотребление, которое  достаточно низкое.


Сварочный инвертор

К минусам можно отнести цену, которая выше, чем у сварочных трансформаторов, особенно у профессиональных сварочных аппаратов инвертор постоянного тока, особые требования к температуре и влажности окружающей среды. Он реагирует на перепад напряжения в сети и его ремонт достаточно таки дорогой по сравнению с общей стоимостью.

Если рассматривать трансформаторный сварочный аппарат, его преимуществом будет простота конструкции. Трансформатор, который является основой аппарата, обеспечивает напряжение сети до необходимого для проведения сварки. Он питается переменным током из сети,  при этом  получаем или постоянный или переменный ток это в зависимости от схемы работы аппарата. Они имеют невысокую стоимость, и при поломке отремонтировать их не сложно.

Сварочный трансформатор

Подразделяются аппараты по мощности, по количеству рабочих мест, присоединяемых к одному трансформатору и напряжением, и по сети: однофазные или трёхфазные.

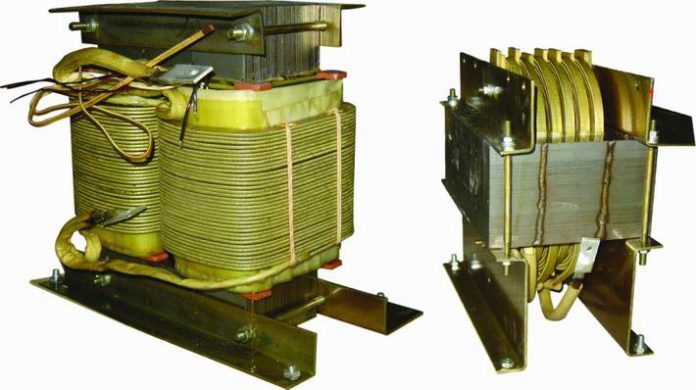

Дроссель для сварочного аппарата постоянного тока

Еще необходимой деталью конструкции трансформатора является дроссель для сварочного аппарата постоянного тока, который используется как усилитель в электродных аппаратах, так и в полуавтоматах.

Дроссель для сварочного аппарата постоянного тока, схема.

Его ещё называют катушкой индуктивности. Эта деталь улучшает работу трансформатора и представляет собой специальный провод, который наматывают вокруг сердечника из ферромагнита. Что бы проще объяснить – напряжение, которое подается на катушку на выходе, повышает, причем плавно, силу тока. Если менять полярность, сила тока уменьшается, опять — таки плавно, без скачков. Это очень важно для равномерного горения электрической дуги и, соответственно, для качества сварки, а также защита при колебаниях напряжения в сети.

Эффективность дросселя определяется по такому параметру, как индуктивность. Она измеряется в такой величине, как Гн. (Генри), что означает что через дроссель , имеющий индуктивность 1 Гн,  при напряжении 1В в течение 1 секунды может пройти только 1А тока.

Количество витков на катушке и индукция взаимосвязаны по принципу прямой пропорции.  Очень часто дроссель изготавливают своими руками, тем более, что схем в интернете достаточно, как и описаний, как это сделать. Поэтому высчитывать количество витков, возводить их в квадрат не обязательно.

Сварочные аппараты постоянного и переменного тока,  в чём у них разница

Эти сварочные аппараты имеют разные сварочные дуги. Отсюда и разница в применяемых электродах. При покупке электродов это следует учитывать. Но не только в этом отличие, основное отличие идет по устройству самого сварочного трансформатора.

Сварочный аппарат переменного тока

Как описывалось выше, сварочный трансформатор имеет под своим корпусом сердечник в виде замкнутого магнитопровода, а также как первичную, так и вторичную обмотку. Электрический ток проходит через первичную обмотку, намагничивая при этом сердечник. Магнитный поток, который получается при этом, на вторичной обмотке вырабатывает переменный ток, напряжение которого напрямую зависит от того, сколько витков намотано на вторичную обмотку. Так получается переменный ток. Если сравнивать сварочный трансформатор постоянного тока, в его конструкции присутствует выпрямитель, который и делает ток постоянным.

Схема трансформатора

Сама сварка переменным и постоянным током при сравнении показывает, то что последняя обеспечивает более качественный сварной шов за счет того, что значение тока стабильное, не имеет нулевых значений и дуга горит постоянно. Получается хорошее расплавление кромок, при этом уменьшается количество дефектов в самом сварном шве, что улучшает качество шва. Кроме того, само  разбрызгивание расплавленного металла значительно уменьшается, чем снижаются затраты на зачистку шва после остывания.

Какой  лучше купить сварочный аппарат постоянного тока

Если рассматривать покупку сварочного аппарата, конечно, выбирают из двух категорий: для сварки в домашних условиях и для сварки в промышленных условиях, для профессионалов. Для работ в квартире, в доме, в гараже лучше всего подойдут бытовые модели понижающих трансформаторов. Они могут быть с несколькими дросселями или с одним или двумя  реостатами. Главное в выборе это однофазный аппарат с 220 в, хотя имеются такие, которые имеют переключение по сетям, 220 или 380 вольт.

Амперметр для измерения силы тока

Чем большую силу тока выдает аппарат, тем его цена выше, так как тем большую толщину металла он может варить.

Если стоит цель купить сварочный аппарат постоянного тока для домашнего использования, можно рекомендовать величину силы тока от 50 до 160 А, не выше. При выборе нужно знать, в основном какие работы и с каким металлом будут проводиться, как часто будет эксплуатироваться оборудование и сколько денег можете потратить на покупку, как самого оборудования, так и на обязательные комплектующие и тем более средства индивидуальной защиты при сварке.

Сварочный бытовой аппарат

Более частым в применении является аппарат для ручной дуговой сварки плавящимся электродом, который покрыт флюсом, так называемая сварка MMA.

Виды электродов при ручной дуговой сварке.

Применяется, как вариант, также сварка неплавящимся электродом или называют ещё: сварка TIG, но в домашних условиях она применяется не очень часто, но этот метод пригоден для сварки тонколистовой стали, например, для ремонта автомобиля, деталей из алюминия.

Цена на сварочный аппарат постоянного тока, например, Зубр, Фубаг, Ресанта , Антика -3300 рублей- 3800 рублей.

Если рассматривать импортное оборудование, можно предложить германский аппарат KRÜGER, он стоит от 5500 рублей.

Схема сварочного аппарата

Конечно, можно сделать сварочный аппарат постоянного тока самому. Это для специалиста не составит труда, если есть доступ к материалам, из которых его можно изготовить. Вместо корпуса можно взять за основу раму. Также нужен источник питания, который имеет высокую мощность. Все инструкции можно узнать в интернете.

Самодельный сварочный аппарат

Трехфазные сварочные аппараты постоянного тока

Для работы в автомастерских, в различных цехах небольших предприятий, нужны аппараты с большими величинами тока на выходе, они должны работать от сети с трёхфазным током. В самом устройстве имеются от 6 до 12 диодов, которые подключены параллельно и последовательно в электрической схеме.

Схема профессионального сварочного аппарата с дополнительными функциями

Такой промышленный сварочный аппарат постоянного тока позволяет сваривать металлы различной толщины. На хорошем аппарате можно проводить и сварку, и резку металла. Также к ним можно подсоединить и два и три рабочих места и вести работу одновременно.

Трёхфазный аппарат имеет переключение как  на 220, так и на 380 вольт. Они наиболее применимы на предприятиях, так как качество соединения при их использовании получается высоким.

В основном применяются сварочные аппараты  постоянного тока на 380 вольт. В быту такие не применяются в виду того, что в доме 380 вольт практически не бывает. Стандартно применяется сварочный ток, равен 300 А. Все промышленные аппараты имеют солидный вес, поэтому их устанавливают на колёса. Их вес может достигать 100 кг, они все имеют защиту от короткого замыкания.
