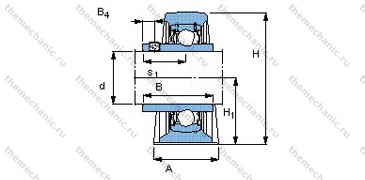

Подшипник SYM1.1/2TF/AH

Общая информация о подшипниковом узле

Из каких материалов проектируют корпусные подшипники

Дабы дать ответ на этот вопрос, необходимо обсудить его конструкцию.

Подшипниковый узел состоит из следующих элементов:

• самого корпуса
• тел качения
• защитного уплотнения
• ниппеля либо пресс-масленки, служащей для подачи смазки в узел
• наружной обечайки которая служит для фиксации подшипника в корпусе

Корпус подшипникового узла обычно выполняется из чугуна, алюминиевого или цинкового сплава, аустенитной или особой стали, реже из пластмассы.

Сам внутренний подшипник изготовлен из хромистой или некорродирующей стали. Порой для их производства применяют другие сплавы или полимеры.

Также есть конструкции, состоящие из 2 подшипников, их называют двуопорными. Часто применяется для конструирования вентиляторов. Масленки для подачи смазочных материалов в этих узлах также две.

Уплотнения в корпусном подшипнике марки SYM1.1/2TF/AH употребляются с целью избежания выливания масла, и для предохранения узла от пыли или иных загрязнений. Выбор типа уплотнения может зависеть от таких параметров:

• от рабочей температуры и окружной скорости вращения подшипника
• от параметров окружающей среды
• от вида смазки и способа ее подвода

Помимо этих факторов, немаловажную роль в подборе уплотнения играет его цена. Уплотнения для корпусных подшипников подразделяют по виду их размещения:

• бесконтактные – между подшипниками и прочими элементами конструкции есть промежуток
• контактные – расположены между вращающимися деталями подшипникового узла

Материалами для уплотнений применяют фторэластомер, фетр, резина или каучук синтетические, войлок, тефлон, кожа.

Минусы и преимущества корпусных подшипников

Подшипники в корпусе марки SYM1.1/2TF/AH наделены такими преимуществами:

• выносливость к вибрациям и большая оборотистость
• простой и абсолютно способ крепежа на шпиндель
• полная заменеямость, благодаря несложности и потребительскому свойству конструкции
• обладают большой нагрузочной способностью – выдерживают значимые аксиальные и радиальные напряжения
• выполнять разборку и установку узла очень легко
• подшипниковый узел защищен от проникновения загрязнений и пыли и прочих веществ в камеру подшипника
• более продолжительный период использования

Важнейшим минусом подшипниковых узлов SYM1.1/2TF/AH является их неумение компенсировать аксиальное смещение.

Подшипниковые узлы SYM1.1/2TF/AH обширно используются в различных промышленных отраслях – в насосном, конвейерном, в сельском машиностроении, в пищевой и химической промышленности, другом специализированном оборудовании и в ремонтно-строительной технике.

Крепеж подшипниковых узлов

Корпусные подшипники, как и обычные, бывают шариковыми, роликовыми и по типу скольжения. Но тип их монтирования разный.

Для закрепления на плоскости применяется стационарный вид опорного узла UCP на лапах. С тем чтобы сконструировать схему с плавающей опорой, применяют 2 подшипниковых узла, притом шпиндель закрепляют винтом во втулке одного из них, а во втулке второго шпиндель передвигается свободно. Укрепляется этот подшипник при помощи штырей.

Для установки на конструкцию, располагающуюся перпендикулярно оси вращения подшипника, применяются фланцевые опорные узлы. Фиксируется этот узел с помощью четырех штырей.

Натяжные подшипниковые узлы монтируются на направляющие, позволяющие ему свободно двигаться, а в отверстие пропускают вал или предназначающаяся для движения его по направляющим цепь, в зависимости от назначения подшипника.

Подшипниковые узлы SYM1.1/2TF/AH закрепляются резьбовым соединением, притом неподвижный тип чрезвычайно распространенный и легкий в сборке.

Подбор подшипниковых узлов сообразно маркировок и типами корпусов самих подшипников от разных изготовителей можно выполнить при помощи различных таблиц.

Производители подшипниковых узлов

Подшипниковые узлы уже давно стали отдельной частью в индустрии подшипников. Ведутся работы по поиску новых конфигураций и разновидностей уплотнений, а также новых материалов для подшипников и корпусов. Благодаря новым разработкам в данной сфере, они стали все более легковесными и прочными.

Самыми крупными изготовителями корпусных подшипников можно назвать такие фирмы, как: TSC, FBJ, SKF, ASAHI, KDF, FYH, FKL, ISB, NSK, FAG. Продукты этих брендов являются самой выгодной по признаку цена/качество.

Однако самыми качественными торговыми марками в изготовлении подшипниковых узлов по праву считаются такие компании, как SNR, KOYO, NTN, INA. Продукция этих марок гарантирует самый высокий срок долговечности, прочности, а также надежности в работе.

Закрепляются подшипниковые узлы марки SYM1.1/2TF/AH при помощи винтов или болтов. Иногда наружное кольцо подшипника и корпус являются одним целым, вертятся исключительно внутреннее кольцо размером 38.1 мм диаметром 38.1 мм и вал. Но иногда бывает и прямо противоположный вариант.

Для достижения сопряжения с остальными частями механизма, корпусной подшипник бывает снабжен нерезьбовыми или резьбовыми монтажными отверстиями. Подшипники, введенные в специально отведённый корпус для наилучшего крепежа, именуются корпусные подшипники или подшипниковые узлы.

Стационарный подшипниковый узел SYM1.1/2TF/AH

Монтаж и эксплуатация

Стационарные подшипниковые узлы SYM1.1/2TF/AH устанавливаются на проходные валы или хвосты валов при помощи фасок. Фиксация механизма происходит 3 методами:

• стягивающие муфты
• хомут или обруч эксцентрика
• штифт

В работе на стационарный подшипниковый узел воздействуют силы нагружения и небольшие силы растяжения. Оболочка стационарных подшипниковых узлов обеспечивает бесперебойную работу при перепадах температуры эксплуатации, интенсивных нагрузках. В роли уплотнителей для таких подшипников применяются лабиринтные или сальниковые уплотнители, манжеты с армированием, что помогает подшипникам работать при значительных вибрациях.

Конструктив

Механизмы характеризуются надежностью, износоустойчивостью, ремонтопригодностью. Новые стационарные подшипниковые узлы SYM1.1/2TF/AH обладают легкоразъемной конструкцией, обеспечивающую удобство монтажа, сборку, применение и делаются на высокоточном парке станков.

Стационарный подшипниковый узел SYM1.1/2TF/AH складывается из:

• прибора подачи смазочных материалов и шпинделя
• частей закрепления, уплотнителей
• самого подшипника качения
• металлического корпуса

Применение

Подшипники нашли широкое распространение при выпуске горнодобывающего инструмента, в машиностроении, в целлюлозной индустрии. Механизм со стационарными подшипниками используется на металлургических предприятиях. Стационарные подшипниковые узлы SYM1.1/2TF/AH употребляются в индустриальных вентиляторах, буксовых узлах, воздуходувных устройствах, конвейерах.

Выполняется по ГОСТ 32769 (Узлы подшипниковые конические букс железнодорожного подвижного состава). Конструкции отвечают интернациональным стандартам DIN EN 1561. Стационарный подшипниковый узел SYM1.1/2TF/AH - инженерный компонент, включающий в себя блок корпуса и сам подшипник.
