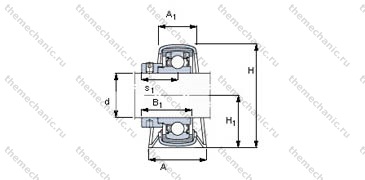

Подшипник P1.5/16WF

Общая информация о подшипниковом узле

Из каких материалов делают корпусные подшипники

С тем, чтобы дать ответ на этот вопрос, следует обсудить его конструкцию.

Корпусной подшипник состоит из:

• внешнего кольца, которое предназначается для фиксации подшипника в корпусе
• самого корпуса
• шаров
• ниппеля или пресс-масленки, для поставки смазки в узел
• защитного уплотнения

Корпус подшипника чаще всего выполняется из некорродирующей или конструкционной стали, чугуна, цинкового или алюминиевого сплава, реже из пластика.

Сам внутренний подшипник сделан из аустенитной или хромистой стали. Иной раз для производства применяют другие сплавы или полимеры.

Также есть конструкции, состоящие из двух подшипников, их называют двуопорными. Обычно употребляется для проектирования вентиляторов. Масленки для подачи смазки в этих узлах тоже 2.

Уплотнения в подшипниковом узле марки P1.5/16WF используются для избежания выливания масла, и для предохранения узла от грязи или прочих загрязнений. Выбор разновидности уплотнения зависит от нескольких параметров:

• от условий внешней среды
• от типа смазки и способа ее подвода
• от рабочей температуры и скорости вращения подшипника

Кроме данных условий, немаловажную роль в выборе уплотнения исполняет его цена. Уплотнения для узлов подразделяются по виду их расположения:

• бесконтактные – между подшипниками и прочими частями конструкции узла есть зазор
• контактные – располагаются между вращающимися элементами корпусного подшипника

В качестве материалов для уплотнений применяют резина или каучук синтетические, войлок, фетр, фторэластомер, тефлон, кожа.

Недостатки и преимущества подшипниковых узлов

Подшипники в корпусе марки P1.5/16WF имеют следующие плюсы:

• подшипниковый узел защищен от проникновения загрязнений и пыли и прочих веществ в корпус подшипника
• осуществлять демонтаж и сборку узла очень легко
• выносливость к вибрациям и большая оборотистость
• длинный срок использования
• надежный и простой метод крепления на ось
• имеют большую нагрузочную способность – переносят значимые аксиальные и радиальные нагрузки
• полная взаимозаменяемость, благодаря простоте и функциональным характеристикам механизма

Главным минусом подшипниковых узлов P1.5/16WF считается их неспособность уравновешивать осевое перемещение.

Подшипниковые узлы P1.5/16WF обширно применяются во многих индустриальных направлениях – другом специальном оборудовании, в химической и пищевой промышленности, в аграрном машиностроении, в строй технике, конвейерном и в насосном.

Подчас внешнее кольцо подшипника и корпус являются единой конструкцией, вращаются только внутренняя обечайка диаметром 33.337 мм и вал. Но иногда бывает и обратный вариант. Крепятся корпусные подшипники марки P1.5/16WF с помощью штырей или винтов.

Индустрия производства корпусных подшипников

Корпусные подшипники уже стали отдельным направлением в индустрии подшипников. Благодаря новым разработкам в данной сфере, они стали более легкими и прочными. Ведутся работы по поиску новейших форм и типов уплотнений, а также новых материалов для корпусов и подшипниковых узлов.

Среди самых популярных изготовителей подшипниковых узлов можно выделить такие фирмы, как: ASAHI, FKL, FYH, FBJ, FAG, NSK, KDF, ISB, SKF, TSC. Изделия этих брендов стали самой выгодной по показателю цена/качество.

Но самыми качественными брендами в изготовлении корпусных подшипников называются такие компании, как KOYO, INA, NTN, SNR. Подшипники этих марок обеспечивает большой уровень долговечности, прочности, а также надежности в работе.

Закрепление корпусных подшипников

Подшипниковые узлы, так же, как и обычные, бывают шариковыми, роликовыми и скольжения. Но вид их закрепления разный.

Для монтирования на плоскости применяется неподвижный тип опорного узла UCP на лапах. Крепится этот узел при помощи штырей. Для того чтобы сконструировать схему с плавающей опорой, применяют 2 таких подшипниковых узла, притом вал фиксируют при помощи винта во втулке одного из них, а во втулке второго вал передвигается свободно.

Для монтажа на конструкцию, располагающуюся перпендикулярно оси вращения подшипникового узла, используются фланцевые опорные узлы типа UCF. Укрепляется такой узел с помощью четырех штырей.

Натяжные корпусные подшипники устанавливаются на направляющие рейки, дающие ему возможность двигаться, а в отверстие проходит ось или предназначающаяся для перемещения его по направляющим цепь, в зависимости от назначения подшипника.

Корпусные подшипники P1.5/16WF чаще всего крепятся резьбовым соединением, причем неподвижный тип самый распространенный и простой в монтаже.

Подбор подшипниковых узлов согласно видами корпусов и маркировок самих подшипников от разнообразных производителей можно сделать при помощи различных таблиц.

Для обеспечения сопряжения с иными частями конструкции, подшипниковый узел бывает снабжен нерезьбовыми или резьбовыми технологическими отверстиями. Подшипники, поставленные в специально отведённый корпус для лучшего крепежа, получили название подшипниковые узлы или корпусные подшипники.

Стационарный подшипниковый узел P1.5/16WF

Стационарный подшипниковый узел P1.5/16WF - конструктивный компонент, включающий внешний корпус и подшипник. Изделия соответствуют интернациональным стандартам DIN ЕН 1561. Выпускается по ГОСТ 32769-2014.

Монтаж и эксплуатация

В роли уплотнения для подшипников применяются сальниковые или лабиринтные уплотнители, манжеты с армировкой, что позволяет подшипникам работать при значительных вибрациях. Корпус стационарных подшипниковых узлов обеспечивает надежную службу при усиленных нагрузках, перепадах температуры. В работе на подшипниковый узел действуют давление и маленькие силы растяжения.

Стационарные подшипниковые узлы P1.5/16WF устанавливаются на сквозные валы или концы валов с помощью фасок. Фиксирование подшипника выполняется тремя технологиями:

• хомут или обруч эксцентрика
• стяжные муфты
• штифт

Сфера применения

Подшипники широко распространены при производстве горнодобывающего снаряжения, в машиностроении, в целлюлозной индустрии. Механизм со стационарными подшипниками эксплуатируется на металлургических предприятиях. Стационарные подшипниковые узлы P1.5/16WF используются в конвейерах, буксовых узлах, промышленных вентиляторах, воздуходувных механизмах.

Конструктив

Механизмы отличаются надежностью, износостойкостью, ремонтопригодностью. Нынешние стационарные подшипниковые узлы P1.5/16WF обладают легкоразъемной конструкцией, гарантирующую простой монтаж, использование, наладку и производятся на высокоточном парке оборудования.

Стационарный подшипниковый узел P1.5/16WF состоит из:

• самого подшипника качения
• железного корпуса
• уплотнительных элементов, частей крепления
• оси и устройства подачи смазочных материалов
