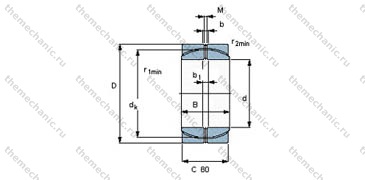

Подшипник GEP630FS

Общая информация о подшипнике скольжения

Регулируемые и нерегулируемые подшипники разнятся возможностью перемены величины зазора между шпинделем и втулкой. Для регулировки может использоваться перемещение втулки с дырой в виде конуса по отношению к конической цапфе вала. Для шпинделей в форме цилиндра используются сжимаемые разрезные втулки подшипника либо многоклиновые настраиваемые вкладыши.

Материалы и смазывание опор

Лучшим материалом для тяжелонагруженных втулок или вкладышей считается баббит следующих марок: Б88, Б83С, Б83. Это сплав свинца с добавками или олова меди, никеля, сурьмы. Используемым материалом осей или направляющих чаще всего является науглероженая или аустенитная сталь.

При малом количестве ударов применяются дешевые втулки из антифрикционного или серого чугуна. Бронзовые втулки применяют при высоких или средних значениях скоростей и нагрузок. Низкий коэффициент трения-скольжения по стальному сплаву дает сплав Cu с оловом, Fe, Al, Zn, Pb – бронза.

Для малых скоростей и нагрузок используются подшипники из текстолита, капролона, фторопласта. При недостаточности смазки чаще всего используют металлокерамические, метало-графитовые втулки. При больших нагрузках устанавливают металлофторопластовые, би-металлические втулки.

Действенная смазка обеспечивает износостойкость опоры скольжения, ограждает шарнир от образования ржавчины. Смазка понижает фрикцию, изнашивание в подшипнике. Именно благодаря графитовой смазке выполняется отвод образующегося тепла.

Для ответственных узлов трения, высоких оборотов, больших нагрузок применяются жидкие трансмиссионные, индустриальные масла. Пограничное либо сухое трение при коэффициенте от 0,1 до пяти десятых допустимо исключительно в неответственных парах трения при маленьких скоростях. В случае полужидкостного трения значение коэффициента трения достигает от восьми сотых до 0,8. При незначительных скоростях и невысоких нагрузках употребляют густые смазки. Для функционирования при повышенных температурах можно применять твердые лубриканты с использованием графита, дисульфида молибдена. Хорошие параметры функционирования подшипника появляются при жидкостном трении с значением коэффициента от одной до 0,05.

Есть гидро-динамический и гидро статический методы подачи масла. При гидро-динамическом методе смазка вовлекается в зазор движущимся шпинделем. В гидро-статические подшипники масло закачивается при помощи насоса.

Преимущественно подшипники скольжения GEP630FS используются для установки крутящихся осей. Они могут воспринимать исключительно радиальные, упорно-радиальные или осевые напряжения. По назначению выделяют опоры вращения и линейного движения.

Самый простой способ использования неразборной опоры – втулка в корпусе либо расточке боковой стороны устройства. У них корпуса также разбираются по оси разъема вкладышей. У разъемных, втулка состоит из 2-ух вкладышей. Исходя из способа монтирования имеется разъемные или неразъемные подшипники.

При большой длине шпинделя и желании гарантировать прецизионную соосность применяются шарообразные опоры. Втулки этих подшипников крепятся в корпусах по сферической плоскости. В случае перекоса вала они поворачиваются и компенсируют несоосность.

Плюсы, отрицательные черты, сферы использования

Главные преимущества подшипников скольжения GEP630FS:

• малая трудозатратность производства, технологическая элементарность
• способность работы при значительных радиальных скоростях
• небольшая стоимость
• высокая нагрузочная способность
• тихая работа
• небольшие радиальные размеры
• элементарность ремонта
• хорошая стойкость к вибро, ударным перегрузкам

Для стального шпинделя с закалкой в втулке из текстолита лубрикантом является обычная вода. Применение подшипников скольжения упрощает проектирование, сборку узлов. Для комбинации полимер - сталь нержавеющая возможна работа непосредственно в пищевых, агрессивных средах без смазывания.

Ключевые отрицательные черты подшипников скольжения GEP630FS:

• повышенный износ трущихся поверхностей
• небольшое количество и узкий ассортиментный выбор серийных размеров
• повышенное трение и износ при включении
• значимые осевые размеры опор
• необходимость высококачественной смазки
• трудность в эксплуатации

Благодаря своим достоинствам подшипники применяются:

• для устройств требующих разъемных опор
• для малоответственных, "медленных" конструкций
• для внушительных нагрузок
• при очень маленьких либо больших диаметрах валов
• при значительных оборотах валов
• в условиях сильных вибраций, ударных нагрузок

В подшипнике GEP630FS трение осуществляется по соприкасающимся плоскостям. Многие узлы трения при небольших скоростях и нагрузках в лубрикантах не нуждаются. Для снижения трения, отбора теплоты в область касания механизмов подается лубрикант. Для деталей образующих опору подбираются комбинации материалов с наименьшим значением силы трения.

Для доставки, распределения смазки в корпусе, внутреннем кольце осуществляются отверстия и канавки. Подшипник скольжения марки GEP630FS состоит из втулки, наружного корпуса диаметром 900 мм, механизма подачи смазки. Вращение оси или прямолинейное смещение направляющей во втулке выполняется с зазором.

Подшипник скольжения радиальный GEP630FS

Опоры скольжения GEP630FS – масло, преимущества, отрицательные черты

Минусы:

• повышенные пусковые моменты
• большие затраты на обслуживания
• значительный износ
• увеличенные радиальные габариты

Железный вал во фторопластовой втулке при небольших оборотах не требует смазывания. Для понижения отвода тепла, фрикционного сопротивления, снижения износа в подшипниках скольжения употребляется смазка. Для гидростатических масел используется ее подвод насосом. При гидродинамическом способе масло нагнетается в зазор сопряжения проворачиванием шпинделя.

Достоинства:

• конструктивная простота
• небольшие радиальные размеры: 630x900x450 мм
• дешевизна
• реальность изготовления при небольшом объеме токарной и фрезерной обработки
• хорошая функциональность при высоких оборотах
• стойкость при ударах, вибрациях

Подшипник скольжения радиальный GEP630FS – особенности конструкции

Подшипник скольжения радиальный является втулкой из нескользящего материала с канавками и отверстиями для доставки и распределения смазки. Нужен для компенсирования высоких лучевых нагрузок. Такая опора обычно содержит устройство подвода смазочных материалов, корпус, противоскользящую втулку. Для простоты сборки подшипник скольжения может запрессовываться в блок корпуса механизма.

При обычном уровне напряжения и значительных оборотах соотношение диаметра и длины подшипников равняется 0,4…0,7. Для повышенных скоростей вращения и усилий принимают 0,5…0,9. При больших усилиях и небольших оборотах отношение длины и диаметра следует находиться в пределах от 0.8 до 1.2. При незначительных нагрузках рекомендуемое соотношение продолжительности подшипника к малому диаметру надлежит находиться в пределах от 0.3 до 0.4.
