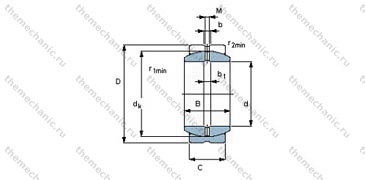

Подшипник GE140ES

Общая информация о подшипнике скольжения

Регулируемые и нерегулируемые подшипники разнятся опцией перемены величины зазора между осью и втулкой. Для регулировки можно применять перемещение втулки с коническим отверстием по отношению к цапфе в виде конуса вала. Для шпинделей в форме цилиндра применяются сжимаемые втулки с разрезом подшипника либо многоклиновые налаживаемые вкладыши.

Достоинства, недостатки, области употребления

Основные преимущества подшипников GE140ES:

• бесшумная работа
• дешевизна
• простота, малая трудозатратность выпуска
• способность работы при значительных оборотах
• простота починки
• малые радиальные размеры
• очень высокая нагрузочная способность
• стойкость к вибрационным, ударным нагрузкам

Для комбинации фторпласт - нержавейка возможно применение в пищевых, агрессивных средах без смазки. Для стального закаленного вала в текстолитовой втулке в качестве смазки применяют воду. Использование подшипников упрощает компоновку, конструирование узлов машин.

Главные недостатки подшипников скольжения GE140ES:

• существенные продольные размеры опор
• важность хорошей смазки
• высокий износ поверхностей
• небольшое количество и узкий ассортимент серийных размеров
• сложность использовании
• увеличенное трение и износ в момент включения

Именно благодаря особым преимуществам подшипники скольжения применяются:

• при высоких оборотах осей
• в случаях сильных ударных нагрузок, вибраций
• для значительных нагрузок
• для малоответственных, низкооборотных конструкций
• при маленьких или больших диаметрах шпинделей
• для механизмов требующих разъемных опор

Материалы и смазывание опор

Материалом осей или направляющих часто является углеродистая либо некорродирующая сталь. Наилучшим материалом для тяжелонагруженных втулок или вкладышей считается баббит марок Б83С, Б83, Б88. Это сплав свинца с добавками или олова меди, никеля, сурьмы.

При малом количестве ударов используются недорогие втулки из антифрикционного или серого чугуна. Бронзовые втулки используются при повышенных либо средних значениях нагрузок и скоростей. Малый коэффициент трения по стали гарантирует сплав меди с оловом, цинком, свинцом, алюминием, железом – бронза.

Для незначительных скоростей и усилий применяются подшипники скольжения из инженерного пластика, капролона, фторпласта. При больших нагрузках устанавливают биметаллические, металлофторопластовые втулки. В условиях нехватки смазочных материалов могут использоваться металлокерамические, металлографитовые втулки.

Благодаря смазке производится вывод образующейся тепловой энергии. Действенная смазка гарантирует долговечность опоры, сохраняет шарнир от ржавчины. Смазка уменьшает трение, истирание в подшипнике скольжения.

Краевое или сухое трение с коэффициентом от одной десятой до 0,5 позволительно лишь в малоответственных механизмах при не очень больших скоростях. Для функционирования при высоких значениях температур употребляются твердые лубриканты с использованием дисульфида молибдена, графита. В случае полужидкостного трения коэффициент может составлять от 0,08 до восьми десятых. При маленьких скоростях и невысоких нагрузках употребляют густые смазки. Хорошие условия работы подшипника образуются при жидкостном трении с коэффициентом от 0,01 до пяти сотых. Для ответственных узлов трения, значительных нагрузок, высоких оборотов употребляются жидкие промышленные, трансмиссионные масла.

Некоторые узлы трения при небольших оборотах и нагрузках в лубриканте не нуждаются. Для уменьшения трения, отбора теплоты в зону касания узлов подводится масло. Для узлов составляющих опору выбираются сочетания различных материалов с наименьшим коэффициентом трения. В подшипнике GE140ES фрикция осуществляется по соприкасающимся плоскостям.

Существуют гидро-динамический и гидростатический варианты подачи смазочных материалов. В гидро-статические подшипники смазка подается при помощи насоса. При гидродинамическом способе смазка увлекается в смазочное отверстие вращающимся шпинделем.

Исходя из технологии монтирования выделяют разъемные или неразъемные подшипники скольжения. У разъемных подшипников втулка изготовлена из двух вкладышей. Самый распространенный вариант неразъемной опоры – втулка в собственном корпусе либо расточке боковины механизма. У них корпуса тоже разбираются по оси разъема вкладышей.

Преимущественно подшипники GE140ES применяются для монтажа крутящихся валов. По предназначению различают опоры вращения и линейного перемещения. Они воспринимают только радиальные, упорно-радиальные или осевые нагрузки.

Подшипник марки GE140ES состоит из антифрикционной втулки, корпуса диаметром 210 мм, механизма смазки. Спин вала или линейное передвижение направляющей во втулке происходит с зазором. Для подачи, распределения жидкой в наружном кольце, внутреннем кольце осуществляются дырки и канавки.

При большой длине вала и сложности гарантировать точную соосность чаще всего используют шарообразные опоры. Втулки таких подшипников крепятся в корпусах по круглой плоскости. В случае перекоса шпинделя они проворачиваются и компенсируют отклонения о оси.

Подшипник скольжения радиальный GE140ES

Подшипник скольжения радиальный GE140ES – недостатки, плюсы, лубрикация

Недостатки:

• большие затраты на обслуживания
• высокие пусковые моменты
• значительный износ
• большие радиальные габариты

Основные преимущества опор скольжения GE140ES:

• оптимальная функциональность при высоких скоростях вращения
• реальность изготовления при небольшом объеме фрезерной и токарной обработки
• простота конструкции
• низкая стоимость
• небольшие радиальные размеры: 140x210x90 мм
• стойкость при вибрациях, ударах

Железный шпиндель во фторопластовой втулке при маленьких кручениях не требует смазывания. Для гидростатических масел употребляется ее подвод насосом. Для снижения понижения износа в подшипниках скольжения, фрикционного сопротивления, теплоотвода используется масло. При гидродинамическом методе смазка подается в зазор соединения проворачиванием шпинделя.

Подшипник скольжения радиальный GE140ES – особенности конструкции

При значительных скоростях вращения и обычном уровне напряжения соотношение длины опоры и диаметра достигает 0,4…0,7. Для высоких напряжений и оборотов принимают 0,5…0,9. При небольших угловых скоростях и больших усилиях отношение диаметра и длины следует быть в интервалах от 0.8 до 1.2. При малых нагружениях отношение протяженности подшипника к малому диаметру обязано находиться в границах 0,3…0,4.

Используется для компенсирования повышенных радиальных напряжений. Подшипник скольжения радиальный это втулка из антифрикционного вида материала с канавками и отверстиями для распределения и подвода смазочных материалов. Для простоты монтажа подшипник скольжения устанавливается в корпус механизма. Такая опора включает масленку для подвода лубрикантов, корпус, антифрикционную втулку.
