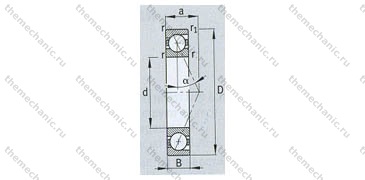

Подшипник B7003E.T.P4S.UL

Общая информация о шариковом подшипнике

Крепление шарикового подшипника B7003E.T.P4S.UL

Затяжка с помощью гаек. Затяжка гайками обеспечивает надежное аксиальное крепление узла и даёт возможность произвести установку подшипника с минимальным натягом.

Виды крепления без гайки не позволят создать надежную затяжку. Для них необходимы дополнительные посадки либо повышение прочности шпинделя.

В малонагруженных подшипниковых узлах допускается использовать крепеж с использованием окружных фиксаторов, сделанных из проволоки. Потому что застопорить концевые подшипники при помощи планки или шайбы, подложенные под болты на торце вала, не может обеспечить полноценной затяжки.

Такие подшипники требуют не так много смазки и просты при обслуживании. Если сравнивать с трением при скольжении, трение качения, в 20 раз меньше. Шарикоподшипники B7003E.T.P4S.UL употребляются в узлах вращения для снижения трения.

Особенность конструкции шарикоподшипника B7003E.T.P4S.UL - в наличии у него внутреннего кольца диаметром 17 мм, внешней обоймы размером 35 мм и сепаратора (разделителя для колец, в котором расположены шарики).

Преимущества и недостатки

К плюсам шариковых подшипников B7003E.T.P4S.UL относят:

• быстроходность
• маленькая фрикция
• способность противостоять продольным перегрузкам
• широкий ассортимент и заменяемость
• нет надобности в частой лубрикации и уходе
• маленький пусковой момент

Преимуществ масса, этим объясняется широкое применение подшипников шариковых B7003E.T.P4S.UL.

Шариковые подшипники B7003E.T.P4S.UL не избавлены от некоторых недостатков, например:

• меньшая несущая способность
• большие размеры по сравнению с подшипниками скольжения
• ломкость
• шум, производимый при большой скорости вращения

Несмотря на недостатки, шарикоподшипниковые узлы обширно используются в авиации и промышленности. Для роста работоспособности, их производят с четырехточечным пятном контакта. Для этого наружная или внутренняя обойма делается парной.

Материалы

Так как данные шариковые подшипники используются при большом наборе переменных, то их изготавливают из разнообразных материалов.

При изготовлении крупных шарикоподшипников применяются также цементированные стали: 15Г1, 20Х2Н4А, 18ХГТ. Шары и обоймы шарикоподшипников чаще всего рассчитаны на работу при температуре ниже 120оС в неагрессивной среде. Используются легированные хромом высокоуглеродистые стали марок ШХ15СГ, ШХ20СГ, ШХ4 и ШХ15.

Для шарикоподшипников B7003E.T.P4S.UL применяются теплоустойчивые стали, латунь, дюралюминий и бронза.

Порой в качестве материала для производства сепараторов употребляют текстолит. В качестве используемого материала для шариков используется нитрид кремния. Благодаря невысокому показателю коэффициента трения, такие подшипники широко используются в конструировании высокоскоростных узлов.

Маркировка подшипников

Условное обозначение подшипников шариковых выполняется в соответствии со следующим паттерном Y YY Y Y YY, где:

• 3 цифра справа - серия шарикового подшипник (сверхлегкая - цифрами 8 и девять, особо легкая - цифрами один и семь, легкая - два, средняя - цифрами три, средняя широкая - шесть, легкая широкая - цифрами пять, тяжелая - цифрами четыре)
• 5 и 6 знак справа - модификация подшипника (наличие буртов, канавок или защитных шайб)
• седьмая цифра - ширина
• четвертая цифра справа - определяет тип (радиально-упорный шариковый - 6, радиальный шариковый сферический - 1, упорный, радиальный шариковый - 0 и упорно-радиальный шариковый - 8)
• 2 крайние цифры справа - внутренний диаметр, если он в границах от 20 - 495 мм, то диаметр рассчитывается путем умножения этих двух цифр на 5

Полная маркировка шарикоподшипника образовывается соединением его условного обозначения и условного обозначения производителя. Справа от обозначения кроме того может располагаться дополнительное условное обозначение касательно материала шарикового подшипника. Класс точности ставят слева от обозначения, через дефис.

Использование шарикоподшипников

Подшипники шариковые могут быть повреждены из-за деформации при большой нагрузке, изнашивания при попадании в него грязи, а также из-за усталостного растрескивания от возникающего напряжения. Тела качения и обоймы трескаются из-за перекоса и сильных ударов.

Износ шариковых подшипников уменьшают путем своевременной фильтрации масла и использования манжет.

Методы монтажа шарикоподшипников

Больше всего применимы следующие способы установки шарикоподшипников:

• Осевая фиксация вала на двух опорах. Подшипники в подобном случае монтируются враспор. Наружным кольцом опираются на концы вала и в торцы крышек корпуса. Такой способ подойдет на небольшой длине вала.
• Аксиальная фиксация вала в одной опоре, скользящая во второй. Скользящая опора вала воспринимает только перпендикулярную оси вращения нагрузку и не мешает движению вала. В связи с этим в ее конструкции употребляют радиальный подшипник. Основной изъян подобной схемы монтажа - маленькая жесткость вала.

Радиально-упорный подшипник B7003E.T.P4S.UL

Основные параметры упорно-радиальных подшиников B7003E.T.P4S.UL

На наши радиально-упорные изделия качения распространяется ГОСТ 3189-89 и ГОСТ 831-75. Есть несколько типов упорно-радиальных подшиников. Типы и характеристики оговариваются ГОСТами.

В перечень основных параметров входит точность и долговечность. Очень большую роль имеют посадки и предельная скорость вращения. Главнейшим параметром шарикоподшипников B7003E.T.P4S.UL считается наибольшая постоянная и динамическая нагрузка.

Шариковые подшипники B7003E.T.P4S.UL стабильны при долговременной работе в среде с повышенными рабочими температурами. Особые требования предъявляются к лубрикации. Безолаберная замена смазки либо не те присадки понижают продолжительность эксплуатации сепаратора. Львиная доля упорно-радиальных шарикоподшипников снабжено мощными сепараторами с окнами.

Подшипник шариковый радиально-упорный B7003E.T.P4S.UL применяют в разных узлах механизмов. Работа его основана на движении тел качения по специальным дорожкам. Все устройство помещено в сепаратор. Канавки находятся на зеркале внешних обойм.

Характерные черты монтажа

Радиально-упорные подшипники поступают с изготовления пригодными к сборке. Разрешается их употребление с раньше установленным радиально-упорным шариковым подшипником качения при условии выполнения заданного внутреннего аксиального зазора. Напряжения рассредоточиваются пропорционально. В дополнительных устройствах нет необходимости.

Вибрационные процессы и повышенные шумы в процессе работы свидетельствуют о несоблюдении соосности в ходе установки шарикоподшипников. Для бесперебойной работы нужна перманентная небольшая нагрузка упорно-радиального шарикового подшипника качения. При функционировании в режимах значительных скоростей исполнение этого условия очень важно. Инерционные силы и фрикции инициируют пробуксовку тел качения по дорожкам.

Монтируют радиально-упорные шарикоподшипники B7003E.T.P4S.UL в разных узлах. Нашли применение упорно-радиальные изделия в металлообрабатывающих станках и электродвигателях.

Конструктивные особенности

Со стороны шариков присутствует увеличенный упорный буртик и уклон на одном из колец шарикоподшипника с другой стороны. Сепараторы подшипников качения B7003E.T.P4S.UL делают чаще всего из стеклонаполненного полиамида (PA). Иногда применяют сталь и латунь.

Фаска края обоймы предоставляет опцию монтировать в упорно-радиальном подшипнике B7003E.T.P4S.UL большое число шариков и повысить тоннажность. Доля аксиальной нагрузки на радиально-упорный подшипник составит около 70 % от нереализованной радиальной. Номинальный угол контакта равен 12 град..

До 150% постоянной нагрузки берет на себя радиально-упорный шариковый подшипник при угле 26 градусов. Поворот 15 градусов позволяет воспринимать осевую нагрузку в пределах до 75% от неутилизированной лучевой.

Величина момента трения в промежутке дорожка-шарик наименьший. Специфика устройства могут серьёзно увеличить частоту вращения. Между контактируемыми деталями присутствует точечное пятно контакта.

Методом изменения значения угла контакта регулируют грузоподъемность и допустимую скорость вращения. Со снижением угла растет рекомендуемая скорость и снижается продольная тоннажность. С повышением угла контакта падает значение скорости и производится повышение продольной грузоподъемности. Шариковые подшипники B7003E.T.P4S.UL воспринимают влияние высоких переменных и постоянных нагрузок.
