Подшипник 987910К

Общая информация о роликовом подшипнике

Подшипник роликовый – лубрикация и материалы

После закалки твердость колец толщиной менее тридцати пяти мм и роликов до 55 миллиметров из сплавов сталей типа ШХ15 находится в пределах 61…65 единиц шкалы HRC. Обоймы шириной больше тридцати пяти мм и довольно большие тела качения калятся до 60 - 64 единиц HRc. Ролики и кольца из стали 20Х2Н4А в термоупрочненном состоянии имеют твердость где-то пятидесяти девяти - шестидесяти четырех по шкале по роквеллу.

В ряде ситуаций кольца роликовых подшипников исполняют из сплава сталей марки 18ХГТ. Такие кольца науглероживают с последующей закалкой. Большая твердость внешних слоев при большой вязкости всей массы втулки повышает работы удара.

Для смазочных материалов используются вязкие смазки и масла. Доставка смазочных материалов может производится с фронтальной части роликоподшипника. Для видов с пластмассовым сепаратором нужно инспектировать совместимость консистентной смазки и ПА PA66.

Для роликов, обечаек употребляются каленые хромистые науглероженные стали. При толщине обоймы до 10 миллиметров и диаметрах тел качения до 22 мм применяются сплавы стали типа ШХ15. Обоймы шириной больше 30 мм выполняют из сталей наподобие ШХ20СТ. Для крупных колец и тел качения толщиной от 10 до 30 мм подходят стали наподобие ШХ15СТ.

сталей. Сепаратор производят из латуни. Каленые кольца выполняют из хромистых подшипниковых. Для гибридных подшипников ролики производят из нитрида кремния. Гибридные роликовые подшипники дают возможность:

• уменьшить инертность
• повысить скорость вращения
• ослабить шум
• увеличить прочность и срок службы подшипника
• понизить фрикцию
• обеспечить изоляционные свойства

Для подшипников с ПА сепаратором упрочненных кремниевой нитью возможны температуры до 120 град. Фирма NTN именно благодаря термической обработке гарантирует температурный интервал сто восемьдесят пять градусов цельсия для модификации TS3 и двести пятьдесят градусов для модификации TS4. Термический диапазон эксплуатации роликоподшипников цилиндрических однорядных от минус тридцати пяти до ста пятидесяти градусов.

Полученный штамповкой металлический центруемый по телам качения (роликам) сепаратор маркируется JP3. Латунный сепаратор имеет в обозначении M1. Для роликоподшипников 987910К можно применять также латунные вибростойкие, железные сепараторы.

До закалки обоймы науглероживают на глубину приблизительно 5 мм. Длительность науглероживания составляет 140 часов. Обоймы роликовых подшипников качения больших размеров и крупногабаритные ролики производятся из стали 20Х2Н4А.

Роликовым 987910К является подшипник с плоским пятном контакта беговых дорожек колец и роликовых тел качения. Отношение длины и диаметра тел качения меньше двух с половиной. Если отношение другое, то выделяют особый класс иглообразных подшипников. Состоит из внешнего диаметром 68 мм и внутреннего диаметром 40.62 мм колец, сепаратора, роликов.

Роликовые подшипники оснащенные сепараторами воспринимают высокие обороты, долговечны. Роликоподшипники 987910К без сепараторов снабжаются большим количеством роликов. Они выдерживают большие перегрузки на средних скоростях.

Достоинства и недостатки роликоподшипников 987910К

Вид контакта (линейный) позволяет подшипникам:

• обеспечивать очень большую твердость опоры
• почти в два раза превышать тоннажность близких по размерам шарикоподшипников
• лучше воспринимать ударные, вибрационные перегрузки
• возможность сократить габариты опоры

К минусам роликовых подшипников 987910К относятся:

• огромное тепловыделение, шум
• повышенные требования к соосности
• наименьшие рабочие скорости

Характерные черты употребления и монтажа роликовых подшипников качения

Проверяют простота движения втулок. Контролируют в соответствии с соответствующей тех.документацией зазоры. Подшипник 987910К визуально контролируют на неимение внешних недостатков.

Перед тем, как установить проводят расконсервацию роликоподшипников. Для расконсервации используют подогретое до девяноста пяти градусов цельсия масло. Промывку подшипника проделывают в керосине или особых растворах. После расконсервации и до антикоррозионной защитной отделки роликоподшипник обязан храниться не больше 2х часов.

Подшипники роликовые качения 987910К применяются при средних угловых скоростях и значительных радиальных усилиях:

• для мощных редукторов
• в устройстве крупногабаритных электрических двигателей
• для мощных насосов
• в узлах железнодорожного и авто транспорта
• на валах станков и агрегатов металлообработки

Контролируется чистота, размеры, качество посадочных плоскостей. Испытываются каналы подачи смазки. Напыляется небольшой пласт смазки. Проверяется соосность мест посадки, прямость вала.

Через монтажную втулку проводится запрессовка нужной обоймы роликоподшипника. Твердо запрещено передавать усилие используя тела качения (ролики) или сепаратор. После монтажа проводится смазывание, контролируется простота вращения роликоподшипника. При установке обоймы с натягом на шпиндель необходим подогрев обоймы.

Плоскость оси или корпуса под дорожку роликов калится до твердости ориентировочно шестьдесят пять единиц по Роквеллу. При ограниченности диаметров используются роликовые подшипники без внутреннего или наружного кольца. После термической обработки плоскость шлифуется и полируется с необходимой точностью.

Радиально-упорный роликовый подшипник 987910К

Радиально-упорный роликоподшипник качения 987910К - конструкция, особенности

Повышенная жесткость устройств с применением таких роликоподшипников даёт возможность увеличить долговечность узлов, точность. Высокая точность главное требование современной промышленности. По этой причине применение и выпуск роликоподшипников маркировки 987910К все время расширяется.

Недостатки:

• повышенное тепловыделение
• строгое ограничение двумя, полутора минутами номинального углового перекоса внешней и внутренней обойм
• возможная на средних и низких оборотах с линейной скоростью менее 15 м/с
• шумность
• усложненная установка с необходимостью балансировки аксиальных зазоров

К плюсам роликовых подшипников радиально-упорных 987910К относят:

• возможность работы при динамических нагрузках
• износоустойчивость
• грузоподъемность
• опцию осевой фиксации оси при инсталляции 2х роликоподшипников радиально-упорных
• жесткость

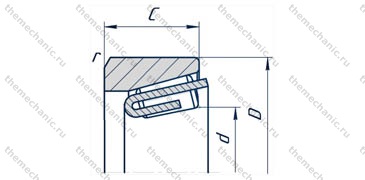

Роликоподшипник 987910К радиально-упорный нужен для результативной компенсации значительного напряжения осевой односторонней направленности и сильных радиальных нагрузок. Конструкция роликоподшипника 987910К включает в себя сепаратор, наружную размером 68 мм и внутреннюю обоймы калибром 40.62 мм, комплект роликов. Передача усилия м/у малым и наружным кольцом реализуется через линию соприкосновения роликов с беговыми дорожками.

Монтаж и смазка роликоподшипников радиально-упорных 987910К

Для роликовых подшипников 987910К требуется хорошо выставить аксиальный зазор. Величину зазора инспектируют жестко закрепленным индикатором в конечных точек шпинделя при осевом смещении. При установке необходимо оказывать равномерное усилие по всей площади торца устанавливаемого кольца.

Сепараторы производятся штамповкой из стали, а для ударных нагрузок из латуни. Для колец, тел качения используются подшипниковые особые стали с объемной закалкой.

Регулирование значений осевого люфта роликовых подшипников производится:

• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• сдвигом малого кольца винтами или гайкой
• прокладками под крышку закрепления наружной обоймы размером 68 мм.
• поджиманием наружной обоймы специализированной гайкой

Монтаж роликоподшипника 987910К должен быть закончен за 2 часа после распаковки. Перед монтажом производят расконсервацию роликового подшипника 987910К, наружный осмотр, проверку легкости вращения колец. Ревизируют чистоту обработки присоединительных плоскостей, прецезионность оси и корпусной детали, их соосность.

Значение показателя трения при употреблении пластичных смазок составляет порядка 0,008. После установки проверяется легкое вращение оси. Производится смазка роликового подшипника вязкой или жидкой смазкой.

Роликовые подшипники 987910К относятся к разборным. Опору можно разъединить на верхнюю обойму диаметром 68 мм и обойму нижнюю размером 40.62 мм с сепаратором и телами качения (роликами). Благодаря этому возможен монтаж внутреннего и верхнего колец, дискретный демонтаж.
