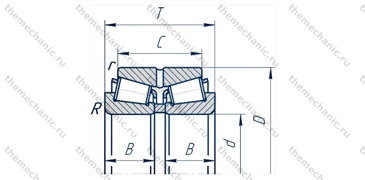

Подшипник 97526М

Общая информация о роликовом подшипнике

Роликоподшипником 97526М называют подшипник с плоским пятном контакта роликов и внутренних дорожек обойм. Состоит из сепаратора, внешней и малой обойм, тел качения (ролики). Соотношение поперечника роликов и длины меньше 2,5. Если отношение другое, то можно выделить отдельный тип иглообразных подшипников.

Роликоподшипники 97526М без сепараторов оснащены большим количеством роликов. Эти подшипники могут выдерживать большие нагрузки на средних оборотах. Роликовые подшипники оснащенные сепараторами воспринимают более высокие обороты, надежны.

Специфика использования и установки роликовых подшипников

Проверяют простота верчения обойм. Контролируют в соответствии с соответствующей тех.документацией люфты. Роликоподшипник 97526М контролируют визуально на отсутствие внешних пороков.

Через сборную втулку происходит запрессовка требуемой обоймы роликового подшипника. При монтаже обоймы с натягом на вал необходим разогрев кольца. После монтирования выполняется смазывание, проверяется легкость верчения роликоподшипника. Твердо запрещено передавать нагрузку сквозь ролики или сепаратор.

Роликоподшипники качения 97526М могут использоваться при значительных лучевых усилиях и умеренных угловых скоростях:

• в шпинделях станков металлообработки
• в устройстве крупногабаритных электрических двигателей
• для мощных насосов
• для высоконагруженных редукторов
• в приборах автомобильного и железнодорожного транспорта

Перед монтажом осуществляют расконсервацию роликоподшипников. После расконсервации и до противокоррозионной защитной обработки подшипник может храниться менее 100 минут. Промывку подшипника проделывают в керосине или особых составах. Для расконсервации применяют нагретое до 90 градусов масло.

Проверяются каналы доставки смазочных материалов. Контролируется чистота поверхностей, размеры, состояние установочных плоскостей. Контролируется прямолинейность вала, соосность посадочных мест. Наносится тонкий пласт смазки.

Минусы и преимущества роликоподшипников 97526М

Линейный контакт позволяет подшипникам:

• лучше воспринимать ударные, вибро перегрузки
• обеспечивать довольно большую прочность опоры
• уменьшить габариты опоры
• два раза превышать тоннаж аналогичных по размерам шариковых подшипников

К минусам роликоподшипников 97526М можно отнести:

• повышенные требования к соосности опор
• огромное тепловыделение, шумность
• наименьшие допустимые скорости

Плоскость оси или корпуса под дорожку тел качения роликов термоупрочняется до твердости порядка от шестидесяти двух до шестидесяти шести единиц HRC. После термоупрочнения грань шлифуется и заполировывается с нужной прецезионностью. При ограниченности радиальных размеров используются роликовые подшипники качения без внешней или внутренней обоймы.

Роликоподшипник – смазка и материалы

В качестве смазочных материалов употребляются масла и консистентные смазки. Подача смазки осуществляется с фронтальной части роликоподшипника. Для моделей с пластмассовым сепаратором нужно контролировать сочетаемость ПА PA66 и пластичной смазки.

Закаленные кольца производят из хромистых подшипниковых. Для гибридных подшипников тела качения изготавливают из нитрида кремния. Сепаратор изготавливают из латуни. сталей. Смешанные роликоподшипники дают возможность:

• уменьшить шум
• получить изоляционные свойства
• снизить инертность
• понизить трение
• повысить обороты
• увеличить долговечность и прочность узла

В ряде случаев обоймы роликоподшипников изготавливают из сплава сталей марки 18ХГТ. Данные обоймы цементируют с дальнейшей калкой. Увеличенная прочность внешних пленок при большой вязкости всей массы обоймы повышает ударную прочность.

Перед закалкой обоймы науглероживают на глубину приблизительно четыре мм. Длительность процесса цементации может составлять около пяти дней. Кольца роликовых подшипников качения крупных размеров и крупногабаритные ролики выполняются из стали типа 20Х2Н4А.

Предприятие NTN именно благодаря термообработке обеспечивает тепловой предел 200 градусов для модификации TS3 и двести сорок пять град. для модификации TS4. Для модификаций с ПА PA66 сепаратором с укреплением кремниевой нитью разрешены температуры до ста десяти град. Температурный диапазон применения роликовых подшипников качения цилиндрических однорядных от -29 и до +150 градусов Цельсия.

Штампованный металлический центрируемый по телам качения (роликам) сепаратор помечается JP3. Сепаратор из латуни содержит в маркировке M1. Для роликоподшипников 97526М применяются также латунные виброустойчивые, железные сепараторы.

Обоймы и ролики из стали 20Х2Н4А в каленом виде получают прочность где-то 59…66 по по роквеллу. После термоупрочнения твердость обойм шириной меньше 35 мм и тел качения роликов до 55 миллиметров из стали ШХ15 располагается в пределах 61 - 64 единиц шкалы HRC. Втулки размером более 35 миллиметров и довольно большие ролики термоупрочняются до пятидесяти девяти - шестидесяти трех единиц по роквеллу.

Для тел качения, колец могут использоваться каленые хромистые науглероженные сплавы. Обоймы шириной свыше 30 мм исполняют из сталей типа ШХ20СТ. При толщине обоймы до 10 миллиметров и калибрах роликов до двадцати двух миллиметров используются сплавы стали типа ШХ15. Для больших тел качения роликов и колец толщиной от десяти по тридцати миллиметров годятся стали типа ШХ15СТ.

Радиально-упорный роликовый подшипник 97526М

Смазка и монтаж роликоподшипников радиально-упорных 97526М

Для радиально-упорных роликовых подшипников 97526М необходимо хорошо выставить осевой зазор. Величину промежутка контролируют жестко укрепленным на стойке индикатором в крайних положениях вала при продольном смещении. В ходе установки следует оказывать равномерное давление на всю площадь торца устанавливаемого кольца.

Роликовые подшипники 97526М являются разборными. Опору делят на верхнюю обойму калибром 230 мм и обойму малую размером 130 мм с роликами с размером 20.76 мм и сепаратором. По этой причине возможен монтаж внутреннего и верхнего колец, поэтапный демонтаж.

Сепараторы производятся из штампованной стали, а для импульсных напряжений из бронзы. Для обойм, тел качения (роликов) применяются подшипниковые стали с объемной закалкой.

Изменение значений зазора осевого роликоподшипников производится:

• подтяжкой наружной обоймы специализированной гайкой
• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• смещением малого кольца винтами через шайбу или гайкой
• прокладками под крышку фиксации наружного кольца размером 230 мм.

Перед сборкой совершают расконсервацию подшипника 97526М, его предварительный осмотр, контроль вращения обечаек. Контролируют точность, чистоту обработки присоединительных плоскостей деталей корпуса и вала, их соосность. Установка подшипника должна быть закончена за 2 часа после расконсервации.

После установки подвергается проверке легкое вращение оси. Осуществляется смазка роликоподшипника жидкой или вязкой смазкой. Коэффициент трения при применении пластичных смазок составляет около 0,008.

Радиально-упорный подшипник 97526М - устройство, особенности

К достоинствам роликоподшипников радиально-упорных 97526М относят:

• повышенная жесткость
• высочайшие значения допустимой мощности превышающие такие для шарикоподшипников
• увеличенная долговечность из-за устойчивости расположения тел качения размерами 20.76 мм за счет установочной силы
• опцию продольного крепление оси при зеркальной монтаже 2-ух роликовых подшипников радиально-упорных
• возможность функционирования при динамических нагрузках

Увеличенная жесткость механизмов с применением таких роликоподшипников помогает повысить точность работы, долговечность узлов. Большая точность одно из главных требований современной индустрии. В связи с этим использование и изготовление роликоподшипников радиально-упорных маркировки 97526М все время увеличивается.

Устройство роликоподшипника 97526М включает наружную диаметром 230 мм и внутреннюю обоймы калибром 130 мм, набор роликов, сепаратор. Подшипник качения роликовый 97526М радиально-упорный предназначен для результативной компенсации мощных радиальных усилий и внушительного усилия осевой одновекторной направленности. Перенесение сил м/у наружной и малой обоймами осуществляется по линии контакта роликов с беговыми дорожками.

Недостатки:

• большое тепловыделение
• допустимая работа на средних и низких оборотах с линейной скоростью менее 15 м/с
• более сложный монтаж
• твердое ограничение двумя, полутора минутами допускаемого углового перекоса внешнего диаметром 230 мм и внутреннего 130 мм колец
• значительный уровень шума
