Подшипник 9216

Общая информация о роликовом подшипнике

Материалы и смазка

После закалки твердость роликов до 55 мм и обойм толщиной менее тридцати пяти миллиметров из стали ШХ15 располагается в интервалах от шестидесяти до шестидесяти шести единиц по Роквеллу. Кольца размером больше 35 миллиметров и немалые тела качения калятся до 60 - 64 единиц по роквеллу. Кольца и тела качения из стали 20Х2Н4А в каленом состоянии приобретают прочность порядка 59…66 по по роквеллу.

Сепаратор делают из латуни. Для смешанных подшипников ролики изготавливают из SiN3. Каленые кольца выполняют из хромистых подшипниковых. сталей. Гибридные роликовые подшипники качения могут позволить:

• убавить шум
• повысить износостойкость и прочность подшипника
• сократить трение
• повысить скорость вращения
• уменьшить инерционность
• получить диэлектрические качества

В ряде ситуаций обоймы роликоподшипников осуществляют из металла 18ХГТ. Такие обоймы цементируют с последующей калкой. Большая твердость внешних слоев при большой вязкости всей массы кольца повышает работы удара.

Штампованный металлический центруемый по телам качения (роликам) сепаратор помечается JP3. Латунный сепаратор имеет в обозначении M1. Для роликовых подшипников качения 9216 используются также стальные, латунные вибростойкие сепараторы.

В качестве смазочных материалов нашли применение консистентные смазки и масла. Доставка смазочных материалов может производится с торцов подшипника роликового. Для модификаций с пластмассовым сепаратором нужно проверять совместимость консистентной смазки и ПА PA66.

Температурный интервал применения роликовых подшипников качения цилиндрических однорядных от минус тридцати пяти до ста тридцати градусов Цельсия. Для видов с ПА сепаратором усиленных кремниевым волокном разрешены температуры до 130 градусов цельсия. Корпорация NTN благодаря регулирующей габариты термической обработке обеспечивает температурный предел 185 градусов цельсия для модификации TS3 и 250 градусов цельсия для типа TS4.

Кольца роликоподшипников больших габаритов и крупногабаритные тела качения производятся из стали типа 20Х2Н4А. Перед закалкой кольца цементируют на глубину порядка 5 мм. Продолжительность процесса цементации достигает 140 часов.

Для колец, тел качения роликов употребляются каленые хромистые высокоуглеродистые стали. Для больших тел качения и колец размером от десяти по тридцати миллиметров подходят стали типа ШХ15СТ. Обоймы шириной больше тридцати мм изготавливают из стали наподобие ШХ20СТ. При толщине кольца до 10 миллиметров и диаметрах роликов до 22 миллиметров используются сплавы стали наподобие ШХ15.

Роликоподшипником 9216 является подшипник с плоским пятном контакта роликов и внутренних дорожек колец. Он состоит из тел качения, сепаратора, наружного диаметром 115 мм и малого диаметром 80 мм колец. Пропорция диаметра роликов и протяженности меньше двух с половиной. При большей длине ролика имеется особый тип иглообразных подшипников.

Специфика установки и использования роликовых подшипников

Подшипники роликовые 9216 могут использоваться при повышенных лучевых силах и умеренных скоростях:

• на осях механизмов обработки металла
• в устройствах жд и авто транспорта
• для мощных насосов
• для сильно нагруженных преобразователей
• в крупногабаритных двигателей

Твердо запрещено передавать усилие сквозь ролики или сепаратор. Через монтажное отверстие осуществляется установка требуемой обоймы роликового подшипника. После установки проверяется легкость верчения роликового подшипника, производится смазка. При монтаже обоймы с натягом на вал предпочтителен подогрев кольца.

Испытываются устройства подачи смазки. Напыляется тонкий налет смазки. Контролируется чистота, качество установочных поверхностей, габариты. Контролируется соосность посадочных мест, прямолинейность оси.

Перед сборкой выполняют расконсервацию роликоподшипников. Очистку роликоподшипника проводят в бензине или особых растворах. Для расконсервации применяют подогретое до 91 градусов минеральное масло. После расконсервации и до противокоррозионной защитной отделки подшипник должен храниться менее 2-ух часов.

Проверяют легкость проворачивания колец. Роликоподшипник 9216 контролируют визуально на полное отсутствие внешних недостатков. Контролируют согласно надлежащей ТНПА люфты.

Роликоподшипники оснащенные сепараторами воспринимают более высокие угловые скорости, надежны. Роликовые подшипники 9216 без сепараторов оснащаются большим числом тел качения. Подшипники выдерживают значительные перегрузки на средних оборотах.

Отрицательные черты и преимущества роликоподшипников 9216

Линейное соприкосновение позволяет роликоподшипникам:

• сократить габариты стоек
• лучше воспринимать ударные, вибро перегрузки
• обеспечивать большую твердость опоры
• полтора, два раза превышать тоннажность близких по габаритам шарикоподшипников

К изъянам роликовых подшипников 9216 относятся:

• чрезмерное выделение тепла, шум
• меньшие по сравнению с шарикоподшипниками разрешенные обороты
• высокие требования к соосности опор

После термической обработки контактная поверхность заполировывается и отшлифовывается с нужной прецезионностью. В случае, если есть лимитирование в Dmax, то используются роликоподшипники без малой или наружной обоймы. Плоскость шпинделя или корпуса под дорожку роликов калится до значений прочности ориентировочно 60…65 единиц по Роквеллу.

Подшипник роликовый упрорный 9216

Специфика установки, материалы, посадки

Для сепараторов роликоподшипников упорных 9216 пользуются спросом ПА 66 с укреплением волокном или симилор. Обоймы и ролики выполняют из термообработанных высококачественных сталей. Разрешенные рабочие температуры -20…120 градусов Цельсия.

При монтаже обоймы разворачиваются к телам качения дорожками качения. Подвижная обойма центрируется по наружному диаметру. Посадочная поверхность шлифовки кольца шлифуется по H9. Кольцо тугое насаживается на вал с допуском по h8 малым диаметром.

Подшипник упорный роликовый 9216 – конструкция, характерные черты

С роликами должны иметь контакт подготовленные шлифовкой поверхности с закалкой до значения от 60 до 65 единиц по Роквеллу. Ввиду ограниченности линейных размеров в виде упорного роликового подшипника применяется лишь сепаратор с набором роликов. В подобном случае выставляются чрезвычайно повышенные запросы по твердости, геометрической прецезионности и чистоте деталей к посадочным поверхностям шейки шпинделя и оболочки.

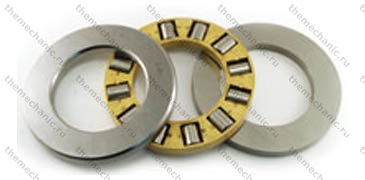

Подшипник упорный роликовый 9216 может сгладить лишь аксиальные усилия с одной стороны. В состав опоры включаются кольцо опорное со свободной установкой на шпиндель, набор роликов диаметром 11 мм, сепаратор для удержания, кольцо опорное с посадкой с натягом на ось. Упорный роликовый подшипник 9216 относится к разъемным.

При высоких оборотах и продольных ударных перегрузках применяются виды с роликами в виде конуса. В варианте возможных перекосов вала необходимы подшипники с бочкообразными роликами. Преимущественно эксплуатируются варианты с цилиндрическими роликами и небольшими предельными оборотами. Благодаря значимой площади соприкосновения данные роликоподшипники характеризуются повышенной грузоподъемностью.
