Подшипник 747746М

Общая информация о роликовом подшипнике

Минусы и плюсы роликоподшипников 747746М

Линейный контакт помогает подшипникам:

• два раза превысить тоннажность аналогичных по габаритам шариковых подшипников
• лучше воспринимать ударные, вибрационные нагрузки
• обеспечивать очень большую жесткость опоры
• уменьшить размеры опоры

К изъянам роликовых подшипников 747746М можно отнести:

• повышенные требования к соосности
• наименьшие возможные скорости
• огромное тепловыделение, шум

Роликоподшипником 747746М принято называть подшипник с прямолинейным контактом беговых дорожек колец и роликов. Он состоит из наружной и малой обойм, сепаратора, роликов. Пропорция протяженности и размера тел качения меньше 2,5. При большей длине ролика можно выделить отдельный вид игольчатых подшипников.

Роликоподшипники 747746М без сепараторов оснащены большим количеством роликов. Эти подшипники держат большие нагрузки на небольших оборотах. Роликоподшипники оснащенные сепараторами воспринимают высокие обороты, надежны.

Поверхность оси или корпуса под дорожку тел качения термоупрочняется до величин твердости где-то от 60 до 64 единиц HRC. После термообработки поверхность шлифуется и заполировывается с нужной прецезионностью. Когда существует лимитирование в Dmax, то используются роликовые подшипники качения без наружной или внутренней обоймы.

Особенности монтажа и использования роликоподшипников

Перед тем, как установить делают расконсервацию роликовых подшипников. Для расконсервации используют подогретое до 100 градусов цельсия минеральное масло. Промывку роликоподшипника проделывают в керосине или особых составах. После подготовки и до противокоррозионной защитной отделки подшипник может храниться не больше ста десяти минут.

После монтирования выполняется смазка, контролируется легкость верчения роликового подшипника. При монтаже кольца с натягом на шпиндель необходим разогрев кольца. Через монтажную втулку проводится установка обоймы роликового подшипника. Твердо воспрещается передавать нагрузку через ролики либо сепаратор.

Наносится тонкий пласт смазочных материалов. Проверяется соосность мест посадки, прямолинейность оси. Испытываются устройства подачи смазочных материалов. Находится под контролем размеры, чистота, качество посадочных плоскостей.

Подшипники роликовые 747746М употребляются при повышенных радиальных усилиях и умеренных скоростях:

• в конструкции крупногабаритных электрических двигателей
• для высоконагруженных преобразователей
• для мощных насосов
• в узлах жд и машинного транспорта
• на валах станков и агрегатов обработки металла

Проводят проверку простоты проворачивания обойм. Подшипник 747746М визуально контролируют на неимение внешних недостатков. Контролируют согласно надлежащей тех.документацией зазоры.

Подшипник роликовый – используемые материалы и лубрикация

Температурный диапазон эксплуатации роликоподшипников цилиндрических однорядных в интервале от минус тридцати пяти до ста тридцати град.. Для моделей с полиамидным PA66 сепаратором упрочненных кремниевым волокном разрешены температуры до 120 градусов цельсия. Фирма NTN благодаря термической обработке гарантирует температурный интервал двести пять градусов цельсия для типа TS3 и 255 град. для типа TS4.

Перед закалкой обоймы науглероживают на глубину где-то пяти мм. Продолжительность процесса науглероживания составляет семи дней. Кольца роликоподшипников больших габаритов и крупные ролики изготавливаются из стали 20Х2Н4А.

В ряде ситуаций кольца роликовых подшипников изготавливают из сплава сталей 18ХГТ. Эти обоймы науглероживают с последующей закалкой. Увеличенная твердость поверхностных пленок при высокой вязкости всей массы кольца повышает работы удара.

сталей. Закаленные обоймы выполняют из хромистых подшипниковых. Для смешанных подшипников ролики изготавливают из SiN3. Сепаратор делают из латуни. Смешанные роликоподшипники могут позволить:

• уменьшить шум
• сократить фрикцию
• повысить обороты
• уменьшить инерционность
• увеличить живучесть и надежность узла
• обеспечить диэлектрические свойства

Для тел качения, обойм можно применять каленые науглероженные сплавы. Обоймы шириной сверх тридцати мм изготавливают из сплава стали наподобие ШХ20СТ. Для больших обойм и тел качения роликов толщиной 10…30 миллиметров годятся стали наподобие ШХ15СТ. Для обойм размером до 10 мм и диаметрах тел качения до 22 миллиметров используются стали вроде ШХ15.

Ролики и обоймы из металла 20Х2Н4А в закаленном виде имеют твердость где-то 58 - 65 по HRC. После закалки прочность колец толщиной менее 35 миллиметров и роликов до пятидесяти пяти мм из сплавов сталей типа ШХ15 пребывает в пределах 61…65 единиц по Роквеллу. Обоймы размером более тридцати пяти мм и большие тела качения (ролики) термически упрочняются до 60 - 64 единиц по роквеллу.

Сепаратор из латуни имеет в обозначении M1. Для роликоподшипников 747746М применяются также стальные, латунные вибростойкие сепараторы. Штампованный металлический центрируемый по телам качения (роликам) сепаратор помечается JP3.

В качестве смазочных материалов используются вязкие смазки и жидкие масла. Доставка смазочных материалов осуществляем с торца роликоподшипника. Для видов с пластмассовым сепаратором стоит верифицировать совместимость консистентной смазки и ПА PA66.

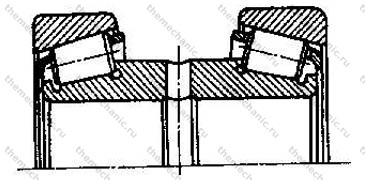

Радиально-упорный роликовый подшипник 747746М

Монтаж и смазка роликоподшипников радиально-упорных 747746М

Сепараторы изготавливаются штамповкой из стали, а для ударных нагрузок из бронзы. Для колец, тел качения используются подшипниковые особые стали с объемной закалкой.

Для радиально-упорных роликовых подшипников 747746М необходимо безошибочно выставить аксиальный зазор. Величину люфта контролируют жестко укрепленным индикатором в конечных местах шпинделя при аксиальном смещении. При установке следует создавать равномерное давление на всю площадь торца устанавливаемого кольца.

После установки подвергается проверке свободное вращение шпинделя. Выполняется смазка роликоподшипника жидкой или вязкой смазкой. Значение показателя трения при употреблении пластичных смазок составляет около восьми тысячных.

Перед монтажом производят подготовку подшипника 747746М, внешний осмотр, контроль легкости вращения колец. Проводят проверку точность, чистоту обработки поверхностей оси и деталей корпуса, их соосность. Установка подшипника должна быть закончена за 2 часа после распаковки.

Изменение значений осевого люфта роликовых подшипников осуществляется:

• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• сдвигом малого кольца винтами через шайбу или гайкой
• подтяжкой внешнего кольца специальной гайкой
• прокладками регулировочными под крышку закрепления наружного кольца размером 330 мм.

Опору можно разъединить на обойму нижнюю размером 230 мм и наружную обойму диаметром 330 мм с сепаратором и телами качения. По этой причине возможен дискретный демонтаж, крепеж верхнего и нижнего колец. Роликовые подшипники радиально-упорные 747746М являются разъемными.

Радиально-упорный роликоподшипник 747746М - устройство, характерные черты

Перенос усилия м/у малой и внешней обоймами осуществляется по линии сопряжения роликов с беговыми дорожками. Строение роликоподшипника 747746М включает в себя сепаратор, внешнее и внутреннее кольцо, комплект роликов. Роликоподшипник 747746М радиально-упорный предназначается для эффективной компенсации важного усилия продольный направленности и больших радиальных напряжений.

К достоинствам роликоподшипников радиально-упорных 747746М относят:

• допустимость работы при ударных нагрузках
• грузоподъемность
• возможность аксиальный фиксации вала при установке 2х роликоподшипников радиально-упорных
• износоустойчивость
• усиленная жесткость

Минусы:

• завышенное тепловыделение подшипникового узла
• допустимая работа на средних и низких оборотах с линейной скоростью меньше 15 м/с
• сложный монтаж
• шумность
• строгое ограничение полутора, двумя минутами номинального углового перекоса наружного диаметром 330 мм и внутреннего 230 мм колец

Точность главное требование сегодняшней промышленности. Поэтому использование и выпуск роликоподшипников радиально-упорных маркировки 747746М постоянно увеличивается. Увеличенная жесткость устройств с использованием этих роликоподшипников может повысить точность, долговечность.
