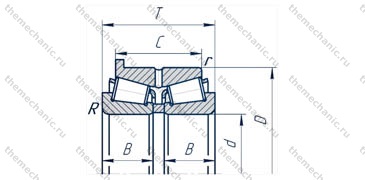

Подшипник 697306КУ

Общая информация о роликовом подшипнике

Характерные черты монтажа и применения роликоподшипников

Роликоподшипники 697306КУ могут использоваться при повышенных лучевых усилиях и средних скоростях:

• в устройстве крупногабаритных электродвигателей
• в приборах авто и железнодорожного транспорта
• для мощных преобразователей
• для насосов повышенной мощности
• в шпинделях механизмов обработки металла

Напыляется нетолстый налет смазочных материалов. Проверяется соосность мест посадки, прямолинейность оси. Проверяется чистота поверхностей, состояние установочных плоскостей, габариты. Испытываются устройства доставки смазочных материалов.

Перед тем, как установить осуществляют подготовку роликовых подшипников качения. Для расконсервации используют нагретое до 90 градусов минеральное масло. После подготовки и до противокоррозионной отделки роликовый подшипник должен храниться не больше ста 20 минут. Промывку роликоподшипника проводят в керосине либо специальных растворах.

Осуществляют контроль согласно соответствующей технической документацией люфты. Проводят проверку простоты движения обойм. Подшипник 697306КУ контролируют визуально на неимение внешних изъянов.

Через сборную втулку происходит запрессовка обоймы роликового подшипника. При установке обоймы с натягом на шпиндель необходим подогрев кольца. Категорически запрещается передавать усилие используя ролики либо сепаратор. После монтажа проверяется простота вращения роликоподшипника, проводится смазывание.

Роликоподшипником 697306КУ является подшипник с прямолинейным контактом внутренних беговых дорожек колец и роликов. Отношение длины и диаметра роликов менее двух с половиной. Если значение больше, то можно выделить особый тип игольчатых подшипников. Состоит из роликов, внешней и малой обойм, сепаратора.

Плюсы и недостатки роликовых подшипников 697306КУ

К недостаткам роликоподшипников 697306КУ можно отнести:

• высокие требования к соосности
• наименьшие в сравнении с шарикоподшипниками рабочие скорости
• большее выделение тепла, шумность

Вид контакта (линейный) даёт возможность подшипникам:

• качественнее выдерживать ударные, вибрационные нагрузки
• обеспечивать довольно большую твердость опоры
• два раза повысить тоннажность схожих по размерам шарикоподшипников
• убавить размеры стоек

Подшипник роликовый – лубрикация и материалы

В качестве смазочных материалов нашли применение консистентные смазки и жидкие масла. Подача смазочных материалов осуществляем с торца роликоподшипника. Для моделей с пластиковым сепаратором следует верифицировать сочетаемость ПА PA66 и пластичной смазки.

Для гибридных подшипников ролики выпускают из нитрида кремния. Сепаратор производят из латуни. сталей. Закаленные кольца изготавливают из хромистых подшипниковых. Смешанные роликоподшипники позволяют:

• ослабить шум
• уменьшить инертность
• получить изоляционные свойства
• увеличить живучесть и надежность подшипника
• понизить трение
• повысить скорость вращения

Для роликоподшипников 697306КУ могут использоваться также латунные вибростойкие, стальные сепараторы. Сепаратор из латуни имеет в обозначении M1. Полученный штамповкой стальной центрируемый по телам качения (роликам) сепаратор обозначается JP3.

Тела качения (ролики) и кольца из металла 20Х2Н4А в термоупрочненном виде имеют твердость порядка 58 - 65 по шкале HRC. После термического упрочнения прочность обойм толщиной меньше 35 миллиметров и тел качения роликов до 55 миллиметров из стали типа ШХ15 находится в пределах от шестидесяти до шестидесяти шести единиц по Роквеллу. Обоймы шириной больше тридцати пяти миллиметров и большие ролики термически упрочняются до пятидесяти девяти - шестидесяти четырех единиц HRc.

Для обойм, роликов используются закаленные науглероженные сплавы. При толщине кольца до 10 мм и диаметрах тел качения роликов до 22 миллиметров используются стали наподобие ШХ15. Кольца шириной сверх 30 миллиметров изготавливают из сплава стали типа ШХ20СТ. Для больших обойм и роликов размером 10…30 мм могут применяться стали наподобие ШХ15СТ.

Перед закалкой обоймы цементируют на глубину порядка 5 мм. Длительность цементации достигает около семи дней. Обоймы роликоподшипников больших габаритов и крупные ролики изготавливаются из стали 20Х2Н4А.

В ряде ситуаций кольца роликовых подшипников изготавливают из сплава сталей марки 18ХГТ. Повышенная твердость поверхностных пленок при большой вязкости остальной массы кольца улучшает работы удара. Эти кольца цементируют с дальнейшей закалкой.

Термический интервал эксплуатации роликовых подшипников качения цилиндрических однорядных от -31 и до +130 градусов. Фирма NTN благодаря стабилизирующей размеры термической обработке реализует температурный предел 185 градусов цельсия для типа TS3 и 250 град. для модификации TS4. Для модификаций с ПА PA66 сепаратором упрочненных стекловолокном возможны температуры до ста десяти градусов цельсия.

Роликовые подшипники оснащенные сепараторами допускают высокие обороты, надежны. Роликовые подшипники 697306КУ без сепараторов оснащаются большим количеством роликов. Они могут выдерживать значительные перегрузки на небольших оборотах.

При ограниченности диаметров используются роликовые подшипники качения без наружного или малого кольца. После термической обработки грань полируется и отшлифовывается с нужной прецезионностью. Плоскость корпуса или шпинделя под дорожку роликов калится до величин твердости порядка 61 - 66 единиц по Роквеллу.

Радиально-упорный роликовый подшипник 697306КУ

Радиально-упорный подшипник качения 697306КУ - характерные черты, устройство

Повышенная жесткость устройств с использованием этих роликоподшипников позволяет повысить долговечность узлов, точность работы. Точность важное требование сегодняшней промышленности. Именно поэтому изготовление и применение роликовых подшипников радиально-упорных маркировки 697306КУ все время расширяется.

Конструкция роликоподшипника 697306КУ включает в себя внутреннее и наружное кольцо, комплект роликов, сепаратор. Роликоподшипник 697306КУ радиально-упорный используется для результативной компенсации значительного усилия аксиальный направленности и больших радиальных усилий. Перенос сил м/у малым и наружным кольцом реализуется по линии контакта роликов с дорожками колец.

К недостаткам радиально-упорных роликоподшипников можно отнести:

• твердое ограничение двумя, полутора минутами номинального углового перекоса наружной и малой обойм
• шумность
• возможная с низкими и средними оборотами при скорости менее 15 м/с
• сложный монтаж
• завышенное тепловыделение подшипникового узла

К плюсам роликовых подшипников радиально-упорных 697306КУ относят:

• допустимость функционирования при ударных нагрузках
• повышенная жесткость
• опцию продольного крепление шпинделя при зеркальной монтаже двух роликоподшипников радиально-упорных
• высокие значения максимальной грузоподъемности вдвое больше подобных параметров шариковых подшипников
• износоустойчивость

Смазка и монтаж роликоподшипников радиально-упорных 697306КУ

После инсталляции проверяется свободное вращение шпинделя. Выполняется смазывание роликоподшипника жидкой или вязкой смазкой. Коэффициент трения при применении пластичных смазок достигает около восьми тысячных.

Опору делят на наружную обойму размером 72 мм и обойму малую размером 30 мм с роликами с размером 9.59 мм и сепаратором. Поэтому возможен раздельный демонтаж, крепеж нижнего и наружного колец. Роликоподшипники 697306КУ относятся к разъемным.

Изменение значений осевого люфта роликовых подшипников производится:

• поджатием внешнего кольца специальной гайкой
• прокладками под крышку закрепления наружной обоймы размером 72 мм.
• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• смещением внутренней обоймы винтами через шайбу или гайкой

Для роликовых подшипников 697306КУ необходимо безошибочно установить осевой зазор. Размер люфта контролируют жестко прикрепленным индикатором в крайних точек шпинделя при осевом смещении. В ходе монтирования следует оказывать равномерное усилие на всю площадь торца монтируемого кольца.

Перед установкой производят расконсервацию роликового подшипника 697306КУ, наружный осмотр, контроль вращения обечаек. Ревизируют чистоту обработки поверхностей, прецезионность шпинделя и корпусной детали, их соосность. Монтаж роликоподшипника 697306КУ должен быть окончен за 2 часа после расконсервации.

Сепараторы производятся из штампованной стали, а для ударных нагрузок из бронзы. Для роликов, колец используются подшипниковые особые стали с объемной закалкой.
