Подшипник 677/850

Общая информация о роликовом подшипнике

Роликовым 677/850 зовется подшипник с линейным пятном контакта внутренних дорожек колец и тел качения. Состоит из внешней и внутренней обойм, роликов, сепаратора. Соотношение протяженности и поперечника роликов меньше 2,5. При большей длине ролика имеется отдельный тип игольчатых подшипников.

Характерные черты применения и монтажа роликовых подшипников

Перед тем, как установить выполняют подготовку роликоподшипников. Для подготовки используют нагретое до 91 градусов цельсия минеральное масло. После расконсервации и до противокоррозионной защитной отделки подшипник может держаться не больше двух часов. Промывку подшипника выполняют в бензине или особых составах.

Подшипники роликовые 677/850 применяются при повышенных радиальных усилиях и не слишком высоких оборотах:

• в устройстве крупных двигателей
• в узлах жд и автомобильного транспорта
• на осях механизмов обработки металла
• для насосов повышенной мощности
• для высоконагруженных редукторов

Проверяются устройства подачи смазки. Контролируется прямолинейность оси, соосность мест посадки. Контролируется размеры, качество посадочных поверхностей, чистота поверхностей. Наносится тонкий налет смазочных материалов.

Проверяют легкость верчения втулок. Подшипник 677/850 контролируют визуально на отсутствие внешних недостатков. Осуществляют контроль согласно надлежащей ТНПА люфты.

При установке кольца с натягом на шпиндель желателен разогрев кольца. Твердо воспрещается передавать усилие используя ролики либо сепаратор. После установки выполняется смазка, проверяется легкость вращения роликоподшипника. Через сборную втулку происходит установка обоймы роликового подшипника.

Плоскость корпуса или шпинделя под дорожку тел качения калится до величин твердости приблизительно 60…65 единиц по Роквеллу. При ограниченности диаметров можно применять роликовые подшипники без внешней или малой обоймы. После термического упрочнения плоскость отшлифовывается и заполировывается с требуемой точностью.

Роликоподшипник – лубрикация и используемые материалы

Сепаратор из латуни содержит в обозначении M1. Для роликовых подшипников 677/850 чаще всего используют также латунные виброустойчивые, железные сепараторы. Полученный штамповкой металлический центруемый по телам качения (роликам) сепаратор обозначается JP3.

Для роликов, обойм могут использоваться каленые хромистые высокоуглеродистые сплавы. Для больших роликов и обойм шириной от 10 до 30 миллиметров подходят стали вроде ШХ15СТ. При толщине обоймы до десяти мм и диаметрах тел качения до двадцати двух мм применяются сплавы стали типа ШХ15. Кольца шириной больше тридцати миллиметров изготавливают из сталей наподобие ШХ20СТ.

Кольца размером больше 35 мм и большие ролики термоупрочняются до 59…63 единиц по роквеллу. Обоймы и ролики из марки стали 20Х2Н4А в закаленном состоянии имеют твердость ориентировочно 58 - 65 по шкале HRC. После закалки твердость тел качения до 55 миллиметров и обойм толщиной менее тридцати пяти миллиметров из стали ШХ15 пребывает в границах 61…65 единиц по Роквеллу.

Для модификаций с ПА сепаратором усиленных стекловолокном возможны температуры до ста десяти градусов. Предприятие NTN именно благодаря термообработке реализует термический предел 200 градусов цельсия для исполнения TS3 и двести сорок пять град. для исполнения TS4. Тепловой диапазон использования роликоподшипников цилиндрических однорядных от -30 и до +130 градусов Цельсия.

В ряде случаев кольца роликовых подшипников исполняют из стали 18ХГТ. Высокая прочность внешних пленок при высокой вязкости остальной массы втулки улучшает характеристики ударной прочности. Данные кольца подвергают цементации с дальнейшей закалкой.

Каленые обоймы выполняют из хромистых подшипниковых. Для гибридных подшипников тела качения (ролики) делают из нитрида кремния. Сепаратор изготавливают из латуни. сталей. Смешанные роликовые подшипники помогают:

• гарантировать диэлектрические качества
• уменьшить инерционность
• убавить шум
• понизить фрикцию
• нарастить скорость
• повысить прочность и долговечность узла

Для смазочных материалов употребляются масла и консистентные смазки. Для видов с пластмассовым сепаратором особенно важно верифицировать совместимость ПА PA66 и консистентной смазки. Подача смазки осуществляем с торца роликоподшипника.

До закалки кольца цементируют на глубину порядка шесть миллиметров. Продолжительность науглероживания равняется 140 часов. Кольца роликоподшипников больших габаритов и крупногабаритные тела качения изготавливаются из стали типа 20Х2Н4А.

Преимущества и минусы роликоподшипников 677/850

Линейный контакт даёт возможность подшипникам:

• качественнее выдерживать вибро, ударные нагрузки
• обеспечивать довольно большую жесткость опоры
• уменьшить габариты стоек
• почти в два раза повысить тоннажность родственных по габаритам шариковых подшипников

К минусам роликовых подшипников 677/850 относятся:

• огромное выделение тепла, громкость
• жесткие требования к соосности опор
• меньшие допустимые скорости

Подшипники роликовые 677/850 без сепараторов оснащены большим количеством тел качения. Они выдерживают значительные нагрузки на средних скоростях вращения. Роликоподшипники оснащенные сепараторами надежны, воспринимают более высокие угловые скорости.

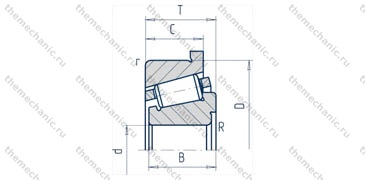

Радиально-упорный роликовый подшипник 677/850

Смазка и монтаж роликоподшипников радиально-упорных 677/850

В процессе сборки необходимо оказывать равномерное усилие на всю площадь торца устанавливаемой обоймы. Для радиально-упорных роликоподшипников 677/850 следует тщательно установить осевой зазор. Размер люфта контролируют прикрепленным на стойке индикатором в конечных положениях оси при аксиальном смещении.

После монтажа подвергается проверке свободное вращение шпинделя. Выполняется смазка роликового подшипника вязкой или жидкой смазкой. Коэффициент трения при использовании пластичных смазок достигает около восьми тысячных.

Опору можно разъединить на верхнюю обойму диаметром 960 мм и обойму малую диаметром 850 мм с сепаратором и телами качения (роликами). Поэтому возможен поэтапный демонтаж, монтаж внутреннего и верхнего колец. Роликовые подшипники 677/850 относятся к разъемным.

Регулирование значений зазора осевого роликоподшипников производится:

• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• поджиманием наружной обоймы спец. гайкой
• сдвигом малого кольца гайкой или винтами через шайбу
• набивками регулировочными под крышку закрепления наружного кольца размером 960 мм.

Сепараторы изготавливаются штамповкой из стали, а для ударных напряжений из бронзы. Для тел качения, обойм используются подшипниковые стали с объемной закалкой.

Установка роликового подшипника должна быть закончена за 2 часа после распаковки. Перед монтажом совершают подготовку подшипника 677/850, наружный осмотр, контроль вращения обечаек. Проверяют прецезионность, чистоту обработки присоединительных плоскостей вала и деталей корпуса, их соосность.

Радиально-упорный роликовый подшипник качения 677/850 - характерные черты, конструкция

К недостаткам радиально-упорных роликоподшипников можно отнести:

• шумность
• строгое ограничение двумя, полутора минутами номинального углового перекоса малого 850 мм и наружного калибром 960 мм колец
• усложненная инсталляция с необходимостью регулирования продольных зазоров
• повышенное тепловыделение
• допустимая работа с низкими и средними оборотами при линейной скорости менее 15 м/с

Подшипник 677/850 радиально-упорный предназначается для результативной компенсации больших радиальных нагрузок и значимого напряжения продольный направленности. Перенос напряжения между наружным и внутренним кольцом осуществляется по линии соприкосновения тел качения (роликов) с беговыми дорожками. Устройство роликоподшипника 677/850 содержит сепаратор, внешнее и малое кольцо, комплект роликов.

Достоинства:

• возможность работы при динамических нагрузках
• грузоподъемность
• жесткость
• опцию продольного крепление вала при зеркальной установке 2 роликовых подшипников радиально-упорных
• износоустойчивость

Увеличенная жесткость механизмов с использованием таких роликовых подшипников позволяет повысить точность, долговечность. Большая точность главное требование современной промышленности. Именно поэтому применение и изготовление роликовых подшипников маркировки 677/850 постоянно увеличивается.
