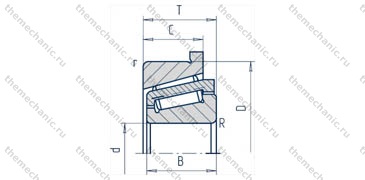

Подшипник 677/648ХМ

Общая информация о роликовом подшипнике

Отрицательные черты и достоинства роликоподшипников 677/648ХМ

Линейное соприкосновение позволяет роликовым подшипникам:

• качественнее воспринимать ударные, вибро перегрузки
• возможность сократить габариты стоек
• обеспечить очень большую твердость опоры
• 1,5, 2 раза превышать тоннаж похожих по габаритам шарикоподшипников

К минусам роликоподшипников 677/648ХМ можно отнести:

• большее тепловыделение, шумность
• минимальные рабочие обороты
• жесткие требования к соосности

Подшипники роликовые 677/648ХМ без сепараторов снабжаются большим количеством роликов. Эти подшипники могут выдерживать тяжелые нагрузки на нормальных скоростях вращения. Роликоподшипники оснащенные сепараторами долговечны, допускают более высокие угловые скорости.

Характерные черты использования и установки роликоподшипников

Проверяются каналы доставки смазочных материалов. Контролируется соосность посадочных мест, прямизна шпинделя. Напыляется тонкий пласт смазочных материалов. Находится под контролем размеры, состояние установочных плоскостей, чистота.

Подшипники роликовые 677/648ХМ чаще всего используют при повышенных радиальных силах и не очень высоких угловых скоростях:

• в шпинделях механизмов обработки металла
• в устройствах жд и автомобильного транспорта
• в механизме крупных электродвигателей
• для сильно нагруженных редукторов
• для мощных насосов

После установки осуществляется смазывание, проверяется простота вращения роликоподшипника. При монтаже обоймы с натягом на ось предпочтителен подогрев кольца. Твердо запрещается передавать усилие через ролики либо сепаратор. Через монтажную втулку делается установка обоймы роликового подшипника.

Перед тем, как установить выполняют подготовку роликовых подшипников. Очистку подшипника проделывают в бензине либо специальных растворах. Для подготовки применяют подогретое до 90 градусов минеральное масло. После расконсервации и до антикоррозионной отделки роликоподшипник может храниться не больше 2х часов.

Подшипник 677/648ХМ визуально контролируют на неимение внешних недостатков. Проверяют простота движения колец. Осуществляют контроль в соответствии с надлежащей тех.документацией люфты.

Материалы и смазка

Сепаратор изготавливают из латуни. Каленые кольца изготавливают из хромистых подшипниковых. Для гибридных подшипников тела качения (ролики) изготавливают из SiN3. сталей. Гибридные роликоподшипники дают возможность:

• получить диэлектрические характеристики
• поднять скорость
• уменьшить инерционность
• снизить шум
• увеличить надежность и живучесть узла
• уменьшить трение

В качестве смазочных материалов применяются консистентные смазки и масла. Для модификаций с пластмассовым сепаратором особенно важно инспектировать совместимость консистентной смазки и полиамида PA66. Подача смазки осуществляем с торца роликоподшипника.

Штампованный стальной центрируемый по телам качения сепаратор маркируется JP3. Латунный сепаратор содержит в маркировке M1. Для роликоподшипников 677/648ХМ чаще всего используют также стальные, латунные вибростойкие сепараторы.

Для подшипников с полиамидным PA66 сепаратором упрочненных стекловолокном разрешены температуры до 130 градусов. Тепловой диапазон использования роликовых подшипников качения цилиндрических однорядных от -30 и до +140 град.. Предприятие NTN благодаря регулирующей размеры термообработке обеспечивает тепловой предел 195 град. для модификации TS3 и двести сорок пять градусов цельсия для типа TS4.

Ролики и обоймы из марки стали 20Х2Н4А в закаленном состоянии имеют прочность порядка 59…66 по шкале HRC. После термического упрочнения твердость тел качения роликов до пятидесяти пяти миллиметров и обойм шириной меньше тридцати пяти мм из стали ШХ15 располагается в границах от шестидесяти до шестидесяти пяти единиц по Роквеллу. Обоймы толщиной более тридцати пяти миллиметров и довольно большие тела качения (ролики) калятся до 60 - 64 единиц по роквеллу.

Для роликов, колец употребляются каленые высокоуглеродистые сплавы. Обоймы размером свыше тридцати миллиметров выполняют из сплава стали типа ШХ20СТ. Для колец шириной до 10 миллиметров и диаметрах роликов до 22 мм используются сплавы стали вроде ШХ15. Для больших роликов и обойм размером от десяти по тридцати миллиметров могут применяться стали наподобие ШХ15СТ.

Чаще всего обоймы роликоподшипников выполняют из стали 18ХГТ. Большая твердость внешних пленок при высокой вязкости остальной массы обоймы улучшает параметры ударной крепости. Такие обоймы цементируют с дальнейшей калкой.

Перед закалкой обоймы цементируют на глубину примерно четыре мм. Длительность технологического процесса цементации составляет около 5-ти дней. Обоймы роликоподшипников крупных размеров и крупногабаритные тела качения изготавливаются из стали типа 20Х2Н4А.

Роликовым 677/648ХМ называется подшипник с линейным контактом внутренних дорожек колец и роликовых тел качения. Соотношение калибра тел качения роликов и протяженности меньше 2,5. При большей протяженности ролика имеется отдельный тип игольчатых подшипников. Он состоит из сепаратора, тел качения (ролики), внутренней и наружной обойм.

В случае, если имеется ограничение в Dmax, то используются роликовые подшипники качения без внутреннего или внешнего кольца. Поверхность оси или корпуса под дорожку тел качения калится до величин твердости приблизительно 61 - 66 единиц по Роквеллу. После термического упрочнения поверхность заполировывается и шлифуется с нужной прецезионностью.

Радиально-упорный роликовый подшипник 677/648ХМ

Монтаж и смазка роликоподшипников радиально-упорных 677/648ХМ

Сепараторы производятся штамповкой из стали, а для ударных нагрузок из латуни. Для роликов, колец нашли применение подшипниковые стали с объемной закалкой.

Опору делят на обойму малую калибром 647.7 мм и наружную обойму размером 736.6 мм с сепаратором и телами качения. Поэтому возможен дискретный демонтаж, крепеж наружного и внутреннего колец. Роликоподшипники радиально-упорные 677/648ХМ относятся к разъемным.

Коэффициент трения при использовании пластичных смазок составляет около восьми тысячных. После инсталляции подвергается проверке свободное вращение оси. Осуществляется смазка роликового подшипника жидкой или вязкой смазкой.

Перед установкой совершают подготовку подшипника 677/648ХМ, предварительный осмотр, контроль легкости вращения обечаек. Проводят проверку чистоту обработки плоскостей, точность деталей корпуса и вала, их соосность. Установка подшипника должна быть завершена в течение 120 минут после распаковки.

Для роликоподшипников 677/648ХМ требуется безошибочно установить осевой зазор. Размер зазора контролируют жестко укрепленным на стойке индикатором в конечных местах вала при продольном смещении. При монтаже нужно создавать равномерное усилие по всей площади торца устанавливаемой обоймы.

Регулировка значения осевого люфта роликоподшипников производится:

• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• смещением внутреннего кольца винтами через шайбу или гайкой
• вкладышами под крышку фиксации наружного кольца размером 736.6 мм.
• поджиманием наружной обоймы спец. гайкой

Радиально-упорный роликоподшипник 677/648ХМ - характерные черты, устройство

Строение роликоподшипника 677/648ХМ включает в себя сепаратор, внешнее и внутреннее кольцо, комплект роликов. Роликоподшипник 677/648ХМ радиально-упорный предназначается для эффективной компенсации внушительного напряжения аксиальный направленности и сильных радиальных усилий. Передача усилия м/у малой и внешней обоймами осуществляется по линии соприкосновения роликов с беговыми дорожками.

Повышенная жесткость устройств с применением таких роликоподшипников даёт возможность увеличить точность, долговечность. Точность главное требование сегодняшней индустрии. В связи с этим применение и выпуск роликоподшипников маркировки 677/648ХМ постоянно увеличивается.

Минусы:

• твердое ограничение двумя, полутора минутами допускаемого углового перекоса наружного диаметром 736.6 мм и внутреннего 647.7 мм колец
• усложненный монтаж с необходимостью регулирования продольных зазоров
• завышенное тепловыделение роликового подшипника 677/648ХМ
• больший уровень шума
• возможная с низкими и средними оборотами при линейной скорости меньше 15 м/с

К плюсам роликовых подшипников радиально-упорных 677/648ХМ относится:

• долговечность
• усиленная жесткость
• опцию аксиального укрепления вала при установке 2-ух роликовых подшипников радиально-упорных
• допустимость функционирования при динамических нагрузках
• высочайшие значения номинальной мощности вдвое больше таких параметров шарикоподшипников
