Подшипник 634059

Общая информация о роликовом подшипнике

Роликоподшипником 634059 называют подшипник с прямолинейным контактом внутренних дорожек обойм и роликов. Соотношение длины и поперечника роликов меньше 2,5. При большей протяженности тела качения выделяют отдельный вид игольчатых подшипников. Состоит из сепаратора, малой и внешней обойм, тел качения (ролики).

После термообработки контактная грань полируется и шлифуется с требуемой прецезионностью. При ограниченности радиальных размеров используются роликоподшипники без малого или внешнего кольца. Поверхность корпуса или шпинделя под дорожку тел качения закаливается до прочности ориентировочно 65 единиц по Роквеллу.

Смазка и материалы

В качестве смазки применяются вязкие смазки и жидкие масла. Доставка смазки выполняется с торцов роликоподшипника. Для моделей с пластиковым сепаратором требуется инспектировать совместимость пластичной смазки и ПА PA66.

Для смешанных подшипников ролики делают из нитрида кремния. Сепаратор производят из латуни. Каленые кольца изготавливают из хромистых подшипниковых. сталей. Смешанные роликовые подшипники помогают:

• уменьшить инерционность
• приобрести электроизоляционные свойства
• уменьшить шум
• сократить фрикцию
• увеличить скорость вращения
• увеличить долговечность и надежность подшипника

Чаще всего обоймы роликоподшипников изготавливают из стали 18ХГТ. Эти кольца цементируют с последующей закалкой. Повышенная прочность внешних слоев при высокой вязкости остальной массы втулки повышает работы удара.

До закалки кольца науглероживают на глубину порядка пяти миллиметров. Длительность процесса науглероживания равняется около 140 часов. Обоймы роликовых подшипников больших размеров и крупные ролики производятся из стали типа 20Х2Н4А.

После закалки прочность роликов до пятидесяти пяти мм и колец размером меньше 35 мм из стали типа ШХ15 располагается в границах 61…65 единиц шкалы HRC. Втулки толщиной более тридцати пяти миллиметров и немалые тела качения термоупрочняются до 60 - 64 единиц HRc. Обоймы и ролики из стали 20Х2Н4А в закаленном состоянии приобретают прочность ориентировочно 59…66 по по роквеллу.

Температурный диапазон эксплуатации роликоподшипников цилиндрических однорядных в интервале от -33 и до +120 град.. Предприятие NTN благодаря термообработке реализует термический интервал 240 градусов для исполнения TS4 и 195 градусов для модификации TS3. Для подшипников с ПА сепаратором усиленных кремниевой нитью возможны температуры до 110 градусов цельсия.

Для тел качения, обечаек применяются закаленные хромистые науглероженные сплавы. Для крупных тел качения и обойм размером 10…30 миллиметров годятся стали вроде ШХ15СТ. Обоймы размером сверх 30 мм изготавливают из сталей наподобие ШХ20СТ. При толщине обоймы до 10 мм и калибрах тел качения роликов до двадцати двух миллиметров используются стали вроде ШХ15.

Сепаратор из латуни содержит в обозначении M1. Полученный штамповкой металлический центруемый по телам качения (роликам) сепаратор маркируется JP3. Для роликовых подшипников 634059 могут использоваться также латунные виброустойчивые, стальные сепараторы.

Плюсы и минусы роликовых подшипников 634059

К несовершенствам роликовых подшипников 634059 относятся:

• минимальные возможные скорости
• огромное выделение тепла, громкость
• высокие требования к соосности

Особенность вида контакта (линейный) помогает роликовым подшипникам:

• обеспечивать очень большую твердость опоры
• 1,5, 2 раза превысить тоннажность сходных по размерам шарикоподшипников
• возможность сократить габариты стоек
• качественнее воспринимать ударные, вибрационные перегрузки

Специфика применения и установки роликоподшипников

Категорически запрещается передавать нагрузку используя ролики либо сепаратор. Через монтажную втулку выполняется установка нужной обоймы роликового подшипника. После монтажа контролируется легкость верчения роликоподшипника, выполняется смазка. При монтаже обоймы с натягом на шпиндель необходим подогрев кольца.

Проводят проверку легкости проворачивания обойм. Контролируют согласно надлежащей тех.документацией люфты. Подшипник 634059 визуально контролируют на неимение внешних недостатков.

Проверяется качество посадочных поверхностей, габариты, чистота. Напыляется небольшой налет смазки. Проверяется соосность мест посадки, прямость шпинделя. Испытываются устройства подачи смазочных материалов.

Перед монтажом проводят подготовку роликовых подшипников качения. Очистку подшипника выполняют в бензине или особых растворах. После расконсервации и до антикоррозионной обработки роликовый подшипник обязан храниться не больше 100 минут. Для расконсервации используют нагретое до 90 градусов цельсия минеральное масло.

Подшипники роликовые 634059 могут использоваться при значительных лучевых силах и умеренных скоростях:

• на осях станков металлообработки
• для высоконагруженных преобразователей
• в крупногабаритных электродвигателей
• в устройствах авто и железнодорожного транспорта
• для насосов повышенной мощности

Подшипники 634059 без сепараторов снабжаются большим количеством роликов. Подшипники держат значительные нагрузки на средних скоростях вращения. Подшипники с сепараторами надежны, допускают высокие угловые скорости.

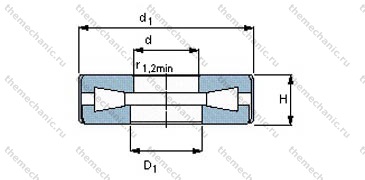

Подшипник роликовый упрорный 634059

Конструкция

Роликовый подшипник упорный 634059 является сборной единицей:

• Сепаратор
• Внутренняя обойма диаметром 38.9 мм
• Внешняя обойма размером 76.5 мм
• Набор роликов

Роликовые подшипники упорные 634059 выдерживать сверх высокие нагрузки на ось и перераспределять ее на узлы конструкции или механизма, при не очень больших скоростях вращения шпинделя. Высокая грузоподъемность роликового подшипникапрямо зависит от значения величины площади контакта тела качения.

Рабочая поверхность колец с желобками образует линию движения движения роликовых тел качения, которую называют дорожкой (качения).

У сепаратора 2 функции:

• центрирует в отношении оси вращения
• фиксирует ролики на равных промежутках

Тела качения (ролики) изготавливаются разнообразных форм: конус, сфера, цилиндр/бочонок.

Ролики и кольца выпускаются из сталей:

• высокоуглеродистых хромистых
• легированных (20Х2Н4А, 18ХГТ)

Сепараторы производят из полиамидов, сталей, сплавов латуни и бронз.

Сфера применения

Используют на поворотных столах разнообразных узлов, двигателях, нефтедобывающих вышек, механизмах, упорных блоках, станках металлообрабатывающих и металлорежущих, в редукторах, подвижных составах, узлов насосных станций и насосах. Ключевые заказчики – металлоперерабатывающие, энерго и горнодобывающие заводы.

Упорный подшипник 634059 используют в роли опоры оси, валов и прочих движущихся элементов устройств. Этот тип подшипника качения 634059 обладает невысоким значением коэффициента трения, экономен в тех.обслуживании и прост в работе.
