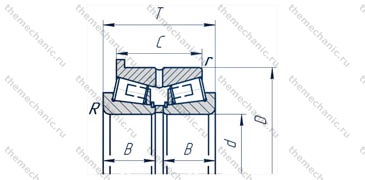

Подшипник 6-697724Л

Общая информация о роликовом подшипнике

Характерные черты монтажа и употребления роликовых подшипников

Проводят проверку легкости верчения обойм. Подшипник 6-697724Л визуально контролируют на неимение внешних недостатков. Осуществляют контроль в соответствии с соответствующей ТНПА люфты.

Контролируется прямолинейность вала, соосность посадочных мест. Проверяются устройства подачи смазочных материалов. Наносится небольшой слой смазки. Находится под контролем размеры, состояние установочных поверхностей, чистота.

Подшипники роликовые 6-697724Л применяются при умеренных оборотах и значительных радиальных силах:

• для мощных насосов
• для сильно нагруженных преобразователей
• в шпинделях механизмов обработки металла
• в узлах жд и авто транспорта
• в крупногабаритных электродвигателей

При монтаже обоймы с натягом на ось предпочтителен разогрев обоймы. После монтажа проверяется легкость верчения роликоподшипника, делается смазывание. Через монтажное отверстие производится запрессовка нужной обоймы роликоподшипника. Решительно воспрещается передавать нагрузку через тела качения (ролики) либо сепаратор.

Перед сборкой выполняют подготовку роликоподшипников. Для расконсервации используют подогретое до девяноста трех градусов минеральное масло. После подготовки и до антикоррозионной отделки роликовый подшипник обязан храниться менее 2-ух часов. Промывку роликоподшипника проделывают в бензине или специальных растворах.

Роликоподшипником 6-697724Л принято называть подшипник с прямолинейным контактом внутренних дорожек обойм и роликов. Пропорция диаметра тел качения и длины меньше 2,5. Если отношение иное, то можно выделить особый тип игольчатых подшипников. Состоит из сепаратора, внешнего диаметром 188 мм и малого диаметром 120 мм колец, роликовых тел качения.

Отрицательные черты и преимущества роликовых подшипников 6-697724Л

Вид контакта (линейный) позволяет подшипникам:

• возможность убавить размеры стоек
• лучше выдерживать вибро, ударные нагрузки
• гарантировать большую твердость опор
• почти в два раза повысить тоннажность аналогичных по габаритам шариковых подшипников

К недочетам роликовых подшипников 6-697724Л относятся:

• огромное выделение тепла, громкость
• высокие требования к соосности опор
• минимальные допустимые обороты

Смазка и материалы

Для модификаций с ПА PA66 сепаратором с усилением кремниевой нитью допустимы температуры до 110 градусов цельсия. Предприятие NTN благодаря стабилизирующей габариты термической обработке обеспечивает тепловой интервал 200 градусов для исполнения TS3 и 255 град. для типа TS4. Температурный интервал эксплуатации роликоподшипников цилиндрических однорядных от минус тридцати пяти до ста тридцати градусов.

Кольца шириной более тридцати пяти мм и немалые ролики калятся до 59…63 единиц HRc. После закалки прочность роликов до 55 миллиметров и обойм толщиной меньше тридцати пяти мм из сталей ШХ15 пребывает в интервалах 61…65 единиц по Роквеллу. Тела качения и кольца из сплава стали 20Х2Н4А в каленом виде имеют прочность ориентировочно 59…66 по HRC.

Кольца роликоподшипников крупных габаритов и крупные тела качения выполняются из стали 20Х2Н4А. До закалки обоймы науглероживают на глубину порядка пяти мм. Длительность цементации равняется 6 дней.

Полученный штамповкой стальной центрируемый по роликам сепаратор маркируется JP3. Для роликоподшипников 6-697724Л применяются также латунные вибростойкие, железные сепараторы. Сепаратор из латуни имеет в обозначении M1.

Для гибридных подшипников тела качения выпускают из нитрида кремния. Закаленные обоймы выполняют из хромистых подшипниковых. Сепаратор изготавливают из латуни. сталей. Смешанные роликоподшипники могут позволить:

• ослабить шум
• увеличить надежность и срок службы узла
• приобрести изоляционные свойства
• уменьшить инертность
• сократить фрикцию
• нарастить скорость

В ряде случаев обоймы роликоподшипников выполняют из железа 18ХГТ. Данные кольца цементируют с дальнейшей закалкой. Большая твердость поверхностных слоев при высокой вязкости остальной массы втулки улучшает показатели ударной прочности.

В качестве смазки применяются вязкие смазки и масла. Для подшипников с пластмассовым сепаратором требуется инспектировать сочетаемость полиамида PA66 и консистентной смазки. Подача смазочных материалов осуществляем с торцов подшипника роликового.

Для обойм, роликов чаще всего используют каленые высокоуглеродистые сплавы. При толщине кольца до 10 миллиметров и калибрах тел качения роликов до 22 миллиметров используются стали наподобие ШХ15. Обоймы размером более 30 миллиметров исполняют из металла типа ШХ20СТ. Для крупных роликов и колец размером 10…30 мм могут применяться стали вроде ШХ15СТ.

После термообработки рабочая плоскость отшлифовывается и полируется с требуемой прецезионностью. Плоскость корпуса или шпинделя под дорожку роликов калится до твердости где-то шестьдесят пять единиц HRC. При ограниченности диаметров применяются роликоподшипники без внешней или малой обоймы.

Роликоподшипники оснащенные сепараторами воспринимают высокие обороты, надежны. Роликоподшипники 6-697724Л без сепараторов имеют немалое число тел качения роликов. Подшипники держат большие перегрузки на небольших оборотах.

Радиально-упорный роликовый подшипник 6-697724Л

Радиально-упорный роликовый подшипник 6-697724Л - конструкция, характерные черты

Увеличенная жесткость механизмов с использованием данных роликоподшипников позволяет увеличить точность работы, долговечность узлов. Точность главное требование современной промышленности. В связи с этим выпуск и использование роликовых подшипников радиально-упорных маркировки 6-697724Л постоянно расширяется.

Недостатки:

• допустимая работа на средних и низких оборотах с линейной скоростью менее 15 м/с
• сложный монтаж
• большое тепловыделение подшипникового узла
• строгое ограничение полутора, двумя минутами допускаемого углового перекоса внешнего размером 188 мм и внутреннего 120 мм колец
• значительный уровень шума

Подшипник качения роликовый 6-697724Л радиально-упорный нужен для действенной компенсации больших радиальных усилий и внушительного напряжения продольный односторонней направленности. Строение подшипника 6-697724Л включает в себя внешнюю калибром 188 мм и малую обоймы калибром 120 мм, сепаратор, набор роликов. Передача сил между наружной и малой обоймами осуществляется через линию соприкосновения роликов с дорожками колец.

К преимуществам роликовых подшипников радиально-упорных 6-697724Л относится:

• повышенная жесткость
• допустимость функционирования при динамических нагрузках
• опцию продольного закрепления оси при инсталляции двух роликовых подшипников радиально-упорных
• высокие значения допустимой мощности превосходящие такие для шарикоподшипников
• долговечность

Смазка и монтаж роликоподшипников радиально-упорных 6-697724Л

Установка роликового подшипника должна быть завершена за 2 часа после распаковки. Перед монтажом производят расконсервацию роликового подшипника 6-697724Л, его внешний осмотр, контроль легкости вращения колец. Проводят проверку чистоту присоединительных плоскостей, точность оси и корпусной детали, их соосность.

При монтаже следует создавать равномерное давление по всей площади торца монтируемого кольца. Для радиально-упорных роликоподшипников 6-697724Л необходимо тщательно выставить аксиальный зазор. Размер зазора инспектируют прикрепленным на стойке индикатором в крайних точек шпинделя при осевом смещении.

Регулирование значения зазора осевого роликоподшипников производится:

• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• поджатием внешнего кольца гайкой
• смещением малой обоймы гайкой или винтами
• вкладышами под крышку фиксации наружной обоймы размером 188 мм.

Опору можно разъединить на обойму малую калибром 120 мм и наружную обойму диаметром 188 мм с сепаратором и телами качения (роликами). По этой причине возможен монтаж верхнего и внутреннего колец, дискретный демонтаж. Роликоподшипники радиально-упорные 6-697724Л являются разъемными.

Значение показателя трения при использовании пластичных смазок достигает около восьми тысячных. После сборки подвергается проверке свободное вращение оси. Выполняется смазка роликоподшипника вязкой или жидкой смазкой.

Для колец, тел качения используются подшипниковые стали с объемной закалкой. Сепараторы производятся штамповкой из стали, а для импульсных нагрузок из латуни.
