Подшипник 57707АУ

Общая информация о роликовом подшипнике

Роликоподшипником 57707АУ зовется подшипник с прямолинейным пятном контакта беговых дорожек обойм и роликов. Он состоит из роликов, наружной и малой обойм, сепаратора. Соотношение диаметра роликов и протяженности менее 2,5. При большей протяженности тела качения можно выделить отдельный тип иглообразных подшипников.

После термического упрочнения рабочая плоскость шлифуется и полируется с требуемой прецезионностью. Плоскость шпинделя или корпуса под дорожку тел качения роликов термически упрочняется до значений твердости порядка шестьдесят пять единиц по Роквеллу. При ограниченности диаметров можно применять роликоподшипники без внутренней или наружной обоймы.

Плюсы и отрицательные черты роликоподшипников 57707АУ

Линейный контакт позволяет подшипникам:

• 2 раза повысить грузоподъемность подобных по габаритам шариковых подшипников
• лучше выдерживать вибрационные, ударные перегрузки
• обеспечить большую твердость опор
• сократить размеры опоры

К несовершенствам роликовых подшипников 57707АУ относятся:

• большее тепловыделение, громкость
• меньшие в сравнении с шариковыми подшипниками возможные скорости
• жесткие требования к соосности опор

Роликоподшипник – материалы и лубрикация

Кольца и ролики из стали 20Х2Н4А в закаленном виде приобретают прочность где-то 58 - 65 по HRC. После термического упрочнения прочность колец толщиной меньше 35 мм и роликов до 55 миллиметров из сплавов сталей типа ШХ15 располагается в пределах 60 - 65 единиц по Роквеллу. Обоймы толщиной больше тридцати пяти мм и большие ролики калятся до пятидесяти девяти - шестидесяти трех единиц по роквеллу.

До закалки кольца цементируют на глубину приблизительно пяти мм. Продолжительность науглероживания равняется 6 дней. Кольца роликовых подшипников качения крупных габаритов и крупногабаритные тела качения (ролики) производятся из стали 20Х2Н4А.

Тепловой интервал применения роликоподшипников цилиндрических однорядных от минус тридцати до ста тридцати градусов. Предприятие NTN именно благодаря термообработке обеспечивает термический интервал сто девяноста пять градусов для исполнения TS3 и 250 градусов для типа TS4. Для моделей с полиамидным PA66 сепаратором упрочненных кремниевым волокном допустимы температуры до 130 град.

Для обойм, роликов употребляются каленые науглероженные стали. Для больших обойм и тел качения шириной 10…30 миллиметров годятся стали типа ШХ15СТ. Обоймы размером больше 30 миллиметров изготавливают из стали наподобие ШХ20СТ. При толщине кольца до 10 миллиметров и калибрах тел качения до двадцати двух миллиметров применяются стали вроде ШХ15.

Для смешанных подшипников тела качения производят из SiN3. сталей. Сепаратор изготавливают из латуни. Закаленные обоймы выполняют из хромистых подшипниковых. Смешанные роликоподшипники могут позволить:

• сократить фрикцию
• получить изоляционные свойства
• уменьшить инерционность
• увеличить живучесть и надежность подшипника
• ослабить шум
• поднять обороты

Чаще всего обоймы роликовых подшипников осуществляют из металла 18ХГТ. Большая прочность внешних пленок при большой вязкости всей массы втулки улучшает характеристики ударной крепости. Такие кольца подвергают цементации с дальнейшей закалкой.

Для роликоподшипников 57707АУ чаще всего используют также латунные виброустойчивые, металлические сепараторы. Сепаратор из латуни содержит в маркировке M1. Полученный штамповкой стальной центруемый по телам качения (роликам) сепаратор помечается JP3.

Для смазочных материалов нашли применение жидкие масла и консистентные смазки. Подача смазки осуществляем с торца подшипника качения роликового. Для типов с пластмассовым сепаратором следует верифицировать совместимость полиамида PA66 и пластичной смазки.

Особенности употребления и монтажа роликоподшипников

Категорически запрещается передавать нагрузку сквозь тела качения или сепаратор. После установки делается смазка, проверяется простота вращения роликоподшипника. Через монтажное отверстие производится установка обоймы роликоподшипника. При установке обоймы с натягом на ось желателен подогрев обоймы.

Перед установкой выполняют подготовку роликовых подшипников. Очистку роликоподшипника осуществляют в керосине либо особых растворах. После расконсервации и до противокоррозионной обработки роликовый подшипник обязан держаться менее 2х часов. Для расконсервации используют нагретое до 95 градусов масло.

Проверяется чистота поверхностей, состояние посадочных поверхностей, габариты. Проверяются каналы подачи смазки. Контролируется соосность мест посадки, прямизна вала. Наносится небольшой слой смазочных материалов.

Проверяют легкость вращения втулок. Осуществляют контроль в соответствии с соответствующей технической документацией люфты. Роликоподшипник 57707АУ визуально контролируют на полное отсутствие внешних изъянов.

Подшипники роликовые 57707АУ употребляются при повышенных радиальных силах и не слишком высоких оборотах:

• в конструкции крупных электродвигателей
• для мощных насосов
• в устройствах автомобильного и железнодорожного транспорта
• на осях механизмов металлообработки
• для мощных редукторов

Подшипники 57707АУ без сепараторов имеют огромное количество тел качения роликов. Подшипники выдерживают тяжелые перегрузки на нормальных оборотах. Роликовые подшипники оснащенные сепараторами надежны, допускают высокие угловые скорости.

Радиально-упорный роликовый подшипник 57707АУ

Смазка и монтаж роликоподшипников радиально-упорных 57707АУ

Коэффициент трения при применении пластичных смазок достигает порядка восьми тысячных. После инсталляции подвергается проверке свободное вращение оси. Производится смазывание роликового подшипника вязкой или жидкой смазкой.

Для радиально-упорных роликовых подшипников 57707АУ следует правильно выставить продольный зазор. Значение люфта проверяют прикрепленным индикатором в крайних местах оси при продольном смещении. В ходе монтирования необходимо оказывать равномерное давление по всей площади торца устанавливаемого кольца.

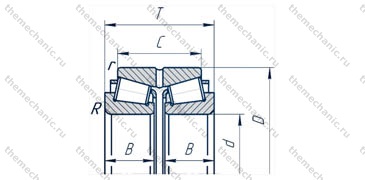

Опору делят на верхнюю обойму размером 80 мм и обойму малую диаметром 35 мм с телами качения и сепаратором. Благодаря этому возможен поэтапный демонтаж, монтаж верхнего и нижнего колец. Роликоподшипники 57707АУ являются разборными.

Установка роликового подшипника должна быть завершена за 2 часа после расконсервации. Перед сборкой выполняют расконсервацию подшипника 57707АУ, его наружный осмотр, ревизию вращения обечаек. Проводят проверку точность, чистоту присоединительных поверхностей шпинделя и деталей корпуса, их соосность.

Для колец, роликов используются подшипниковые стали с объемной закалкой. Сепараторы изготавливаются штамповкой из стали, а для ударных нагрузок из латуни.

Регулирование значений осевого люфта роликовых подшипников осуществляется:

• поджиманием внешнего кольца спец. гайкой
• смещением малого кольца гайкой или винтами
• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• вкладышами регулировочными под крышку закрепления наружной обоймы размером 80 мм.

Радиально-упорный подшипник 57707АУ - характерные черты, устройство

К недостаткам радиально-упорных роликоподшипников можно отнести:

• шумность
• усложненный монтаж с необходимостью балансировки аксиальных зазоров
• строгое ограничение двумя, полутора минутами допускаемого углового перекоса малого 35 мм и наружного калибром 80 мм колец
• повышенное тепловыделение роликоподшипника 57707АУ
• возможная на средних и низких оборотах с линейной скоростью меньше 15 м/с

Подшипник роликовый 57707АУ радиально-упорный нужен для эффективной компенсации важного усилия продольный направленности и сильных радиальных усилий. Устройство роликоподшипника 57707АУ содержит сепаратор, внутреннее и наружное кольцо, набор роликов. Трансмиссия усилия между внешним и внутренним кольцом осуществляется через линию соприкосновения роликов с беговыми дорожками.

Преимущества:

• жесткость
• возможность осевого крепление вала при зеркальной установке 2-ух роликовых подшипников радиально-упорных
• допустимость функционирования при ударных нагрузках
• повышенная живучесть именно благодаря устойчивости размещения тел качения за счет посадочной силы
• большие величины максимальной мощности вдвое больше подобных параметров шарикоподшипников

Большая точность одно из главных требований современной индустрии. Следовательно использование и производство роликовых подшипников маркировки 57707АУ постоянно расширяется. Повышенная жесткость механизмов с использованием таких роликоподшипников может повысить долговечность, точность.
