Подшипник 322/28

Общая информация о роликовом подшипнике

Подшипники роликовые оснащенные сепараторами долговечны, допускают высокие угловые скорости. Роликовые подшипники 322/28 без сепараторов имеют большое количество тел качения. Эти подшипники держат значительные нагрузки на нормальных оборотах.

Материалы и смазка

До закалки кольца науглероживают на глубину приблизительно шесть мм. Длительность цементации составляет 6-ти дней. Обоймы роликоподшипников больших габаритов и крупные тела качения выполняются из стали типа 20Х2Н4А.

Для роликовых подшипников 322/28 используются также железные, латунные вибростойкие сепараторы. Полученный штамповкой металлический центрируемый по телам качения сепаратор помечается JP3. Латунный сепаратор содержит в маркировке M1.

Обоймы и тела качения из марки стали 20Х2Н4А в термоупрочненном виде приобретают прочность порядка 59…66 по шкале по роквеллу. После термоупрочнения твердость колец шириной меньше тридцати пяти миллиметров и тел качения роликов до 55 мм из стали типа ШХ15 находится в границах 61…65 единиц шкалы HRC. Кольца шириной больше 35 мм и большие тела качения калятся до 59…63 единиц по роквеллу.

сталей. Для смешанных подшипников тела качения (ролики) производят из нитрида кремния. Закаленные обоймы производят из хромистых подшипниковых. Сепаратор производят из латуни. Гибридные роликовые подшипники качения могут позволить:

• гарантировать диэлектрические качества
• ослабить шум
• снизить инерционность
• нарастить скорость вращения
• уменьшить трение
• увеличить срок службы и надежность узла

Для смазки применяются вязкие смазки и масла. Доставка смазочных материалов осуществляется с торца подшипника качения роликового. Для подшипников с пластиковым сепаратором требуется контролировать совместимость ПА PA66 и консистентной смазки.

Чаще всего обоймы роликоподшипников исполняют из железа 18ХГТ. Высокая твердость поверхностных пленок при высокой вязкости остальной массы втулки улучшает работы удара. Данные кольца цементируют с последующей закалкой.

Фирма NTN именно благодаря термообработке гарантирует тепловой интервал 255 градусов цельсия для вида TS4 и 185 градусов для исполнения TS3. Для модификаций с ПА сепаратором с упрочнением кремниевым волокном возможны температуры до ста двадцати градусов цельсия. Тепловой интервал эксплуатации роликоподшипников цилиндрических однорядных от -30 и до +150 градусов.

Для колец, тел качения могут использоваться каленые хромистые науглероженные стали. Для крупных тел качения и колец размером от десяти по тридцати миллиметров подходят стали вроде ШХ15СТ. Для обойм шириной до 10 мм и диаметрах тел качения до 22 миллиметров употребляются стали типа ШХ15. Кольца размером больше 30 мм изготавливают из металла наподобие ШХ20СТ.

Роликовым 322/28 называется подшипник с плоским пятном контакта роликов и беговых дорожек обойм. Он состоит из сепаратора, тел качения, внешнего диаметром 58 мм и внутреннего диаметром 28 мм колец. Соотношение протяженности и размера роликов меньше двух с половиной. Если отношение другое, то можно выделить особый вид игольчатых подшипников.

Отрицательные черты и преимущества роликовых подшипников качения 322/28

Вид контакта (линейный) даёт возможность подшипникам:

• качественнее воспринимать вибро, ударные нагрузки
• гарантировать очень большую жесткость опор
• сократить размеры опоры
• почти в 1,5, 2 раза превысить грузоподъемность похожих по размерам шариковых подшипников

К минусам роликоподшипников 322/28 можно отнести:

• наименьшие допустимые обороты
• повышенные требования к соосности
• чрезмерное выделение тепла, шумность

После термического упрочнения грань отшлифовывается и полируется с требуемой точностью. При ограниченности радиальных размеров можно применять роликовые подшипники без внешнего или внутреннего кольца. Плоскость корпуса или вала под дорожку роликов закаливается до твердости порядка 65 единиц по Роквеллу.

Особенности монтажа и использования роликовых подшипников

Роликовый подшипник 322/28 визуально контролируют на неимение внешних дефектов. Проверяют легкость вращения втулок. Контролируют в соответствии с соответствующей тех.документацией люфты.

Наносится тонкий пласт смазки. Контролируется соосность посадочных мест, прямолинейность оси. Проверяются устройства доставки смазки. Проверяется состояние установочных плоскостей, размеры, чистота.

Подшипники роликовые 322/28 чаще всего используют при повышенных лучевых силах и средних скоростях:

• в узлах жд и авто транспорта
• в крупных двигателей
• на осях станков металлообработки
• для сильно нагруженных преобразователей
• для мощных насосов

Перед тем, как установить проводят расконсервацию роликоподшипников. После расконсервации и до противокоррозионной обработки роликоподшипник обязан храниться не больше 2 часов. Для подготовки применяют подогретое до девяноста пяти градусов цельсия минеральное масло. Очистку роликоподшипника выполняют в бензине или особых составах.

Через монтажную втулку производится установка обоймы роликоподшипника. Категорически воспрещается передавать нагрузку через тела качения (ролики) или сепаратор. При установке обоймы с натягом на шпиндель предпочтителен разогрев кольца. После монтажа контролируется простота вращения роликового подшипника, выполняется смазка.

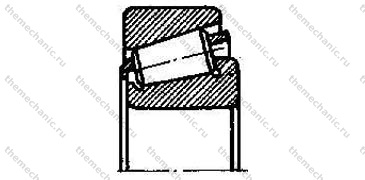

Радиально-упорный роликовый подшипник 322/28

Монтаж и смазка роликоподшипников радиально-упорных 322/28

Монтаж роликоподшипника 322/28 должен быть завершен в течение 120 минут после распаковки. Перед сборкой производят расконсервацию подшипника 322/28, наружный осмотр, ревизию вращения колец. Ревизируют точность, чистоту поверхностей деталей корпуса и оси, их соосность.

В процессе монтажа необходимо создавать равномерное усилие по всей площади торца устанавливаемой обоймы. Для радиально-упорных роликовых подшипников 322/28 требуется хорошо выставить осевой зазор. Размер промежутка проверяют жестко закрепленным индикатором в крайних положениях вала при осевом смещении.

Регулирование значения зазора осевого роликовых подшипников производится:

• смещением малого кольца гайкой или винтами через шайбу
• смещением внешней обоймы специальным винтом в крышке через промежуточную шайбу
• подтяжкой внешнего кольца гайкой
• набивками регулировочными под крышку фиксации наружного кольца размером 58 мм.

Опору можно разъединить на верхнюю обойму калибром 58 мм и обойму нижнюю калибром 28 мм с сепаратором и телами качения (роликами). Поэтому возможен дискретный демонтаж, крепеж наружного и внутреннего колец. Роликовые подшипники 322/28 относятся к разборным.

Сепараторы выпускаются штамповкой из стали, а для импульсных нагрузок из латуни. Для тел качения (роликов), обойм используются подшипниковые особые стали с объемной закалкой.

После установки проверяется легкое вращение оси. Осуществляется смазка роликоподшипника радиально-упорного вязкой или жидкой смазкой. Коэффициент трения при использовании пластичных смазок составляет около 0,008.

Радиально-упорный роликоподшипник качения 322/28 - особенности, конструкция

Подшипник качения роликовый 322/28 радиально-упорный используется для эффективной компенсации значительного напряжения осевой направленности и больших радиальных напряжений. Передача сил м/у внутренней и внешней обоймами осуществляется через линию контакта роликов с дорожками колец. Строение подшипника 322/28 включает сепаратор, внешнее и малое кольцо, комплект роликов.

Плюсы:

• повышенная жесткость
• грузоподъемность
• увеличенная износостойкость именно благодаря устойчивости размещения тел качения
• возможность работы при ударных нагрузках
• возможность продольный фиксации оси при монтаже 2х роликоподшипников радиально-упорных

Недостатки:

• шумность
• возможная с низкими и средними оборотами с линейной скоростью меньше 15 м/с
• сложный монтаж
• твердое ограничение двумя, полутора минутами номинального углового перекоса внутреннего 28 мм и наружного диаметром 58 мм колец
• большое тепловыделение роликового подшипника 322/28

Усиленная жесткость механизмов с использованием данных роликоподшипников даёт возможность увеличить долговечность узлов, точность работы. Точность важное требование сегодняшней индустрии. Именно поэтому изготовление и использование роликоподшипников радиально-упорных маркировки 322/28 постоянно увеличивается.
