Подшипник 254701Д

Общая информация об игольчатом подшипнике

Материалом изготовления роликов служит хромированная сталь, индекс твердости в 56 - 64 единиц по Роквеллу. Хороший показатель грузоподъемности обеспечивается продолговатой конструкцией тел качения. Выделяется компактностью, экономичностью, высокой надёжностью и производительностью. Относится к последним типам подшипниковых конструкций с присутствием цилиндрических иглообразных тел качения (длина каждого из которых соответствует около 2,5 диаметра).

Игольчатый подшипник 254701Д: характерные черты 254701Д

• Эксплуатирования игольчатого подшипника возможно только в случае нормального соотношения подшипникового узла и оси
• Разнообразие вариантов подшипников и их комбинаций
• Большое пятно контакта роликов и втулки. Это обстоятельство объясняет высокий показатель грузоподъемности
• Кромки всякого игольчатого ролика – отшлифованы, за счет чего снижается мех. напряженность
• Основное преимущество игольчатого подшипника – его малые размеры
• Непроницаемость конструкции любого игольчатого подшипника
• Невысокое значение инерционности и потерь на трение являются причиной высокого КПД игольчатого подшипника

Условное обозначение

Так как назначения, для решения которых приобретаются различные типы подшипников, разнятся, изделия требуется маркировать. При маркировке употребляется прием переноса оттиска тавра либо электро техника. Всю информацию о продукте несёт в себе знак общего условного обозначения и ряд дополнительных символов. Первые символы – это конструктивная отличительная черта данного изделия. После этого идет цифровое обозначение посадочного диаметра, диаметра внешнего и лишь потом общей высоты игольчатого подшипника. Оканчивает маркировку буквенное обозначение материала сепаратора.

Области употребления

Благодаря своим компактным размерам, игольчатый подшипник может использоваться как при наличии, так и при отсутствии внутреннего кольца в составе конструкции. Такая возможность обеспечена увеличенной аксиальный нагрузкой, на которую способны все виды данного типа игольчатого подшипника.

В случае, если нужно, чтобы шпиндель передвигался по оси со значимым смещением, то лучше всего отдавать предпочтение игольчатому подшипнику с широким (а не стандартным) опорным кольцом (например, автомобильный коленвал). Так либо иначе, игольчатый подшипник – это залог грамотного взаимодействия внутри узла. В случаях, когда нельзя использовать закалённый шлифованный вал, допускается использовать игольчатый подшипник с монтажным кольцом. В таких случаях маленькие продольные перемещения – неотвратимы, однако при этом кручение обеспечивается на соответствующем уровне и имеет надежный характер.

Если речь идёт об узлах каленого вала, то выбор отдается игольчатым подшипникам без внутренних колец, при этом констатируется практически полное отсутствие осевого перемещения. Узлы крепко закрепляются и становятся жёсткими и прочными. Так обеспечивается предельная точность вращений. Естественно, такие подшипники нашли обширное применение в сфере автомобилестроения, при конструировании массовых и типографических конструкций.

Прежде чем покупать игольчатый подшипник, необходимо точно определиться в какой области он будет применяться, проконтролировать его соответствие национальному стандарту и заострить внимание на процессе его выполнения, так как от этого зависит эффективность, качество всего узла и работоспособность, где он используется.

Стандарт

Поскольку эти изделия испытывают значительные нагрузки в разных узлах, они сертифицируются и обязательно должны соответствовать эталонам качества, введенным на гос. уровне. Данное изделие должно соответствовать стандартам сообразно своему виду:

• Все разновидности - гост 6870-81 (Подшипники качения. Ролики игольчатые. Технические условия)
• Комбинированные изделия - ГОСТ 20531-75

Выпуск игольчатых подшипников 254701Д осуществляется по:

• DIN 5 405-2
• ISO 104:1994
• АНСИ Std. 21.1-1988
• ISO 3031-1979 Подшипники ролика иглы
• DIN 5 405-3

В составе игольчатого подшипника 254701Д можно найти: наружное, обработанное методом шлифовки, кольцо диаметром 24 мм. Эта обечайка имеет выемку и роликовый комплект, направляет и сдерживает которые полиамидный сетлер (индекс: TV/TN). Обычно, внешние обечайки – утолщенные, держат повышенную нагрузку и оказывают сопротивление импульсным ударам. Сепаратор игольчатого подшипника модели 254701Д также характеризуется как высокопрочное изделие, удерживающее и направляющее ролики. Еще одна весьма существенная роль сепаратора – поддерживать частоту вращения и удержание смазочных материалов на соответствующем уровне.

По причине замечательным характеристикам у подшипника длительный срок эксплуатации. При всем этом условия бывают различными. Дабы снизить радиальные размеры, изготовление осуществляется с использованием тонких трубчатых роликов (иголок качения). Таким способом, сильно уменьшается цена. Только при этом степень несущей способности повышается. Необходимо учитывать, что в этом случае уменьшается и оборотистость.

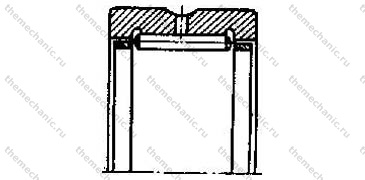

Радиальный игольчатый подшипник 254701Д

Специфика сборки

Для установки в блок применяется механический или мануальный пресс. Эти подшипники с внешней обоймой монтируют посредством оправки. Места под установку игольчатых роликоподшипников без соответствующей обоймы подвергаются полировке, термообработке и шлифованию.

Игольчатые подшипники качения 254701Д без обойм устанавливаются на обмазанную тянучей смазкой шейку оси. После этого монтируется элемент корпуса. При исключении внутренней обоймы для упрощения установки берётся монтажная втулка с диаметром меньшим габарита шпинделя на 0,1…0,2 мм.

Игольчатый подшипник 254701Д – устройство, слабые стороны, сильные стороны

Подшипник игольчатый 254701Д может адекватно компенсировать только лишь лучевые усилия. Некоторые из модификаций включают встроенные уплотнения, изготавливаться с малым кольцом либо без сепаратора. Типовое устройство подшипника собирают из комплекта игл с сепаратором. Особо используемая конструкция включает большое кольцо диаметром 24 мм, сепаратор, комплект удлиненных роликов.

Если сравнивать с шариковыми подшипниками эти подшипники выигрывают в мощности и позволяют уменьшить радиальные размеры узла. К дефектам роликоподшипников кроме того относится чувствительность к смещениям шпинделя, ограниченность номинальных скоростей. При всем этом линейные размеры более у иглоподшипников.

При сравнимых с опорами скольжения либо даже меньших радиальных размерах иглоподшипники обеспечивают сниженное тепловыделение и трение, удобство эксплуатации. Их использование уменьшает моменты запуска, увеличивает стойкость, укрепляет ремонтоспособность. Игольчатый подшипник 254701Д характеризуется повышенной радиальной грузоподъемностью при небольшом наружном диаметре.
