Подшипник 219820Л

Общая информация о роликовом подшипнике

Материалы и смазка

Кольца толщиной более тридцати пяти миллиметров и довольно большие тела качения термически упрочняются до пятидесяти девяти - шестидесяти трех единиц HRc. После закалки твердость колец толщиной меньше 35 мм и роликов до пятидесяти пяти мм из сталей ШХ15 пребывает в интервалах 61 - 64 единиц шкалы HRC. Обоймы и тела качения из металла 20Х2Н4А в каленом виде получают твердость ориентировочно 59…66 по шкале HRC.

Сепаратор из латуни имеет в маркировке M1. Для роликоподшипников 219820Л употребляются также стальные, латунные вибростойкие сепараторы. Штампованный металлический центруемый по роликам сепаратор обозначается JP3.

Для типов с полиамидным PA66 сепаратором упрочненных кремниевой нитью допустимы температуры до 130 градусов цельсия. Фирма NTN именно благодаря регулирующей размеры термической обработке гарантирует температурный предел 190 град. для исполнения TS3 и двести сорок градусов цельсия для вида TS4. Термический интервал эксплуатации роликоподшипников цилиндрических однорядных в интервале от -31 и до +130 градусов Цельсия.

Кольца роликоподшипников больших габаритов и крупные ролики изготавливаются из стали 20Х2Н4А. Перед закалкой обоймы науглероживают на глубину приблизительно пяти мм. Длительность технологического процесса цементации равняется 5 дней.

Чаще всего обоймы роликовых подшипников осуществляют из сплава сталей 18ХГТ. Данные обоймы цементируют с последующей закалкой. Повышенная прочность внешних пленок при высокой вязкости остальной массы обоймы повышает ударную прочность.

Для роликов, обойм применяются закаленные науглероженные сплавы. Для крупных тел качения роликов и колец размером от 10 до 30 миллиметров могут применяться стали типа ШХ15СТ. Обоймы шириной сверх 30 мм изготавливают из стали наподобие ШХ20СТ. При толщине обоймы до 10 мм и калибрах роликов до 22 миллиметров применяются стали вроде ШХ15.

В качестве смазочных материалов применяются консистентные смазки и жидкие масла. Для видов с пластиковым сепаратором следует инспектировать сочетаемость консистентной смазки и ПА PA66. Доставка смазки осуществляется с торца подшипника качения роликового.

Для смешанных подшипников тела качения (ролики) производят из SiN3. Закаленные кольца изготавливают из хромистых подшипниковых. Сепаратор изготавливают из латуни. сталей. Гибридные роликоподшипники дают возможность:

• повысить скорость
• снизить шум
• обеспечить электроизоляционные свойства
• снизить инерционность
• уменьшить фрикцию
• увеличить надежность и долговечность подшипника

Роликоподшипники с сепараторами надежны, воспринимают более высокие угловые скорости. Роликоподшипники 219820Л без сепараторов имеют огромное число тел качения. Эти подшипники могут выдерживать значительные нагрузки на средних скоростях.

Поверхность корпуса или оси под дорожку роликов закаливается до величин твердости где-то от шестидесяти двух до шестидесяти шести единиц по Роквеллу. Когда присутствует ограничение в наружном диаметре, то применяются роликоподшипники без внутренней или наружной обоймы. После термической обработки рабочая грань отшлифовывается и заполировывается с требуемой точностью.

Специфика монтажа и применения роликоподшипников

Контролируют в соответствии с надлежащей тех.документацией зазоры. Проверяют легкость вращения колец. Подшипник 219820Л контролируют визуально на отсутствие внешних недостатков.

Подшипники роликовые 219820Л применяются при повышенных радиальных силах и умеренных оборотах:

• для насосов повышенной мощности
• для высоконагруженных преобразователей
• на валах станков металлообработки
• в узлах машинного и жд транспорта
• в крупногабаритных электродвигателей

Перед тем, как смонтировать выполняют подготовку роликовых подшипников. После подготовки и до антикоррозионной обработки роликоподшипник должен храниться не больше ста десяти минут. Промывку подшипника проводят в бензине или специальных составах. Для расконсервации применяют подогретое до ста градусов цельсия масло.

Через монтажную втулку производится запрессовка требуемой обоймы роликового подшипника. При монтаже обоймы с натягом на вал желателен нагрев кольца. Твердо запрещено передавать усилие через тела качения (ролики) либо сепаратор. После установки выполняется смазка, контролируется простота вращения роликового подшипника.

Проверяются каналы доставки смазочных материалов. Контролируется состояние посадочных поверхностей, габариты, чистота поверхностей. Проверяется соосность посадочных мест, прямость вала. Напыляется тонкий слой смазочных материалов.

Роликоподшипником 219820Л считается подшипник с линейным пятном контакта тел качения и внутренних дорожек обойм. Состоит из сепаратора, малой и наружной обойм, роликов. Соотношение поперечника тел качения и протяженности менее 2,5. При большей протяженности ролика имеется отдельный класс игольчатых подшипников.

Недостатки и достоинства роликовых подшипников 219820Л

К недочетам роликоподшипников 219820Л относятся:

• повышенные требования к соосности
• наименьшие допустимые обороты
• огромное тепловыделение, шумность

Линейный контакт даёт возможность подшипникам:

• обеспечивать большую жесткость опор
• лучше воспринимать ударные, вибро нагрузки
• возможность уменьшить габариты стоек
• два раза превысить тоннажность похожих по габаритам шарикоподшипников

Подшипник роликовый упрорный 219820Л

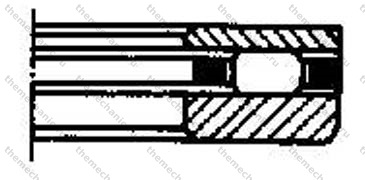

Подшипник качения роликовый упорный 219820Л – характеристики, строение

Подшипник роликовый упорный 219820Л может сгладить только продольные напряжения одностороннего воздействия. В составляющие опоры включаются кольцо опорное с посадкой с натягом на шпиндель, опорная обечайка со скользящей посадкой на ось, сепаратор для их распределения, комплект тел качения. Упорный роликоподшипник 219820Л принадлежит к разъемным подшипникам.

В случае возможных перекосов оси используют схемы роликами в виде бочек. При продольных динамических перегрузках и повышенных оборотах применяются виды с коническими роликами. Вследствие значительной площади соприкосновения данные роликоподшипники характеризуются повышенной мощностью. По большей части эксплуатируются варианты с цилиндрическими роликами и средними предельными скоростями.

С телами качения должны иметь контакт подготовленные шлифовкой поверхности с закалкой до уровня 60…64 hrc. При ограниченности осевых характеристик в качестве упорного роликового подшипника применяется лишь сепаратор с комплектом тел качения роликов. В таком случае предъявляются повышенные требования по размерной точности, твердости и чистоте узла к опорным поверхностям уступа вала и корпуса.

Характеристики сборки, использованные материалы, посадки

Дозволенные рабочие температуры от минус двадцати до 120 градусов. Кольца и тела качения (ролики) исполняют из термообработанных прочных сплавов. Для сепараторов роликовых подшипников упорных 219820Л применяются полиамид 66 с аромировкой волокном или симилор.

Кольцо тугое насаживается на шпиндель с посадкой по h8 внутренним диаметром. Подвижная обойма самоустанавливается по внешнему диаметру. В процессе установки кольца разворачиваются к телам качения (роликам) беговыми дорожками. Контактная плоскость шлифовки кольца обрабатывается по H9.
