Токарный станок по дереву своими руками

Токарный станок по дереву в домашней мастерской

Доступность токарных станков в свободной продаже позволила многим умельцам использовать своё умение и потенциал для изготовления различных изделий. Раньше, и это правда, купить станок для дома было практически не реально. В настоящее время в продаже представлено много разных моделей от российских и зарубежных производителей. В основном это российско- китайские (идея и патент Россия, изготовлено в Китае) и швейцарско – китайские станки. Это такие марки, как Кратон, Зубр, Энкор, относящиеся к настольным станкам, с мощностью около 350 Вт и ценой от 7400 рублей до 9000 рублей.

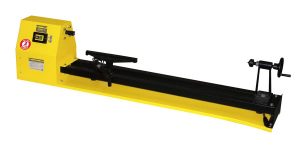

Станок ЭНКОР Корвет-73с мощностью 350 Вт и ценой 7800 рублей

Станки компании Jet JML имеют более высокую цену, но и качеством отличаются с такой же разницей, как и сравнивать цены. Есть варианты как настольных так и напольных станков, с хорошим качеством сборки и отличной литой станиной. Цена в среднем с мощностью 500 Вт, которой вполне достаточно для работ с деревом от 25000 рублей.

Работа на токарном станке Jet JML доставляет одно удовольствие

Цена на хороший станок и стоит хороших денег. Но чем покупать недорогой станок типа Зубр и доводить и усовершенствовать его своими руками, многие задаются вопросом — не проще ли полностью сделать токарный станок по дереву своими руками. Тем более, что чертежи найти в интернете очень просто, остальное умение и сообразительность.

Чертеж самого простого токарного станка по дереву, изготовленного своими руками

Берем несколько схем и чертежей для самых простых станков, подбираем то, из чего можно его сделать, если есть возможность, дополняем деталями для улучшения качества и точности работ.


Пробуем изготовить станок по дереву своими руками

Изготовление самодельного токарного станка по дереву своими руками не так уж сложно, как может показаться на первый взгляд.

У каждого из нас в гараже есть отсек для таких деталей — «авось пригодится». Из них можно изготовить станок, который по качеству не будет  уступать заводскому. Главное, это выбранный вами и отредактированный по вашим возможностям чертёж для токарного станка по дереву, который вы будете делать своими руками чертежи и точный расчет по геометрии.

Берем как основу, станок изготовленный в заводских условиях

Лучше взять конструкцию заводского станка и делать по её подобию.

Станок начинается с рамы. Её можно изготовить из профильной трубы, швеллера или уголка. Здесь важно не допустить перекоса и выдерживать прямые углы. Можно изготовить её при помощи сварки, можно при помощи резьбового соединения. Если нет металла, вполне можно изготовить и деревянную основу под станок.

Самодельный мини станок по дереву со станиной из дерева.

Единственный недостаток такого станка – он прослужит не столько, как изготовленный из металла, так как в работе придется подтягивать болты. Они в процессе начнут расшатываться, давать люфт. Металлический каркас намного долговечнее и если вы занимаетесь токарными работами всерьёз, постарайтесь применить его.

Бабки, как передняя, так и задняя, а также двигатель и регулировка скоростей, упор для резца, а также фиксаторы, как ведомые, так и ведущие – это набор, без которого станок работать не будет.

Начиная изготавливать простой станок своими руками, нужно продумать, что как будете устанавливать на своем станке и из чего будете изготавливать необходимые узлы. Электродвигатель обычно используют от стиральной машины или пылесоса. Если в запасе в гараже нет, можно обратиться в скупку металлолома или купить на Авито за гроши.

Если есть необходимость, перемотайте его. Переднюю бабку найти сложнее, можно найти от списанного заводского станка. Можно сделать самому, как показано на фото токарного станка по дереву, где показано, как пользователь сделала переднюю бабку своими руками.

Самодельная передняя бабка
Боковый вид передней бабки

Для этого на шкиве было нарезано 6 штук отверстий с резьбой М6, закрепив шпильками с резьбой (4 штуки) круг из фанеры толщиной 20 мм. На остальных двух отверстиях установлено специальный трезубец для крепления.

Сделать заднюю бабку вполне по силам самому. Направляющие и её корпус сваривают из того же металлопроката: уголков, швеллеров, профильной трубы. Конус можно выточить на токарном станке по металлу, рукоятку к нему было изготовлено из фанеры на 20 мм, крепёж из шпилек и гаек плюс сварка. Смотрите примеры самоделок для токарного станка по дереву своими руками на фото.

Задняя бабка в сборе
Пример крепления конуса
Задняя бабака в готовом виде

Подручник для резцов можно изготовить также при помощи сварки.

Пример изготовления подручника

Это один из вариантов изготовления своими руками простого токарного станка по дереву, имеющего небольшие габаритные размеры по раме: 100 см х 20 см.

В качестве узла переключения скоростей, необходимого для хорошего станка, можно использовать систему ременных передач.

Как изготовить мини токарный станок по дереву своими руками

Такой токарный  мини станок по дереву ,может быть изготовленный своими руками из деревянным основанием. Так как детали на нём могут обрабатываться небольшие, мощность двигателя большая не требуется и вибрация будет минимальная.

Пример изготовления подручника

Поэтому все необходимые детали можно просто изготовить из дерева, что совсем упростить работы.

Из металлических деталей обычно изготавливают станину, но это не обязательно, примеров конструктивного решения достаточно много. Если не хотите использовать дрель, можно использовать электродвигатель от насоса или от другой техники. В качестве передней бабки можно использовать и точило. Задняя бабка – часть от старой использованной дрели.

Если используем раму из дерева, обязательно нужно скрепить её углы для уменьшения расшатывания при работе. Внутренние направляющие изготавливаются из деревянных реек, по которым двигается задняя бабка.

Мини станок, изготовленный почти полностью из дерева

Каретка двигается по направляющим, которые изготавливаются в форме призмы. Самое главное – выдержать геометрические размеры и параллельность.

На переднюю бабку или, как её второе название шпиндельную бабку передается движение от электродвигателя через вал. В её комплекте обычно бывают такие делали:

  • корпус бабки;
  • шпиндель;
  • подшипники, по возможности хорошего качества;
  • устройство, которое будет контролировать движение шпинделя в нужном направлении;
  • устройство, контролирующее скорость движения шпинделя;
  • кнопка пуска.

Задняя бабка может быть и заводской и изготовленной самостоятельно. Может быть как на деревянной основе, так и на металлической. Конус для самодельной бабки нужно точить.

Схема задней бабки

Или полностью деревянная основа.

Схема изготовления задней бабки с деревянным креплением

Регулировка скорости происходит при помощи шкивов и ременной передачи, ремень можно взять от автомобиля, шкив выточить из дерева. Подручник изготовить и установить на рейку не составит труда.

Токарно — фрезерный станок, делаем сами

Количество операций, которое выполняется на нём, намного больше, чем у просто у токарного, например, выборка пазов, канавок, изготовление конусов. Для начала чертим схему, составляем перечень необходимых материалов.

При монтаже передняя или шпиндельная бабка закрепляется неподвижно, а задняя двигается по панели.

Отличие в таком станке в том, что на вал, идущий от двигателя, одевается диск небольшого размера, тогда как на валу от шпиндельной бабки – размер диска намного больше. Для фрезерных работ используем фрезер, фреза берется шестёрка, подошву под него используем из фанеры толщиной 6 мм. Эта подошва вместе с фрезером должна двигаться по направляющим. Этот фрезер и будет выполнять работы как фрезерные, так и токарные. Он размещается на платформе, которую изготавливаем сами, в верхней точке опоры станка.

Пример станка, токарно — фрезерного

Есть ещё один вид станков по дереву, изготавливаемых своими руками, это токарно -копировальный станок. Этот вид станков используется для изготовления одинаковых изделий, например, подсвечники на продажу, ножки к столам или стульям и тому подобных изделий. При этом можно использовать те детали и узлы, которые просто не нужны в использовании.

В отличии от обыкновенного токарного станка, разница в том, что в токарно – копировальном станке добавляется копир.

Его изготавливают в основном или из старого фрезера, который можно приобрести недорого на таких сайтах, как Авито. Он размещается на фанере толщиной 12 мм и размерами примерно 20 х 50 см.

В центе фанеры прорезают отверстия, как для фрезы так и для крепёжных деталей. Фрезу закрепляют при помощи фиксаторов и упоров. Направляющую изготавливают из трубы, по которой будет двигаться часть площадки с расположенной на ней фрезой.

Установка площадки из фанеры

Как и фреза, так же важной частью копира будет специально установленный брусок, который можно будет снимать при ненадобности. Он который крепится горизонтально и лучшим размером его будет 7х 3 см, верхняя часть которого должна быть параллельна оси станка.

Упор, который играет роль копира, делают из толстой фанеры, например 15 -20 мм, крепят на рабочую поверхность вертикально непосредственно на переходной брус. Шаблоны, которые также изготавливаются из фанеры, которые при помощи крепежа устанавливаются к бруску, то есть к его передней части, а верхнюю часть совмещают с осью нужного шаблона.

Чертеж токарно — копировального станка

Намного лучшим результатом будет применение циркулярной пилы вместо фрезера.

Можно посмотреть видео: делаем токарный, токарно – фрезерный, токарно — копировальный станок по дереву своими руками ниже

Токарно – копировальный:

Токарно – фрезерный станок:

Токарный станок:
